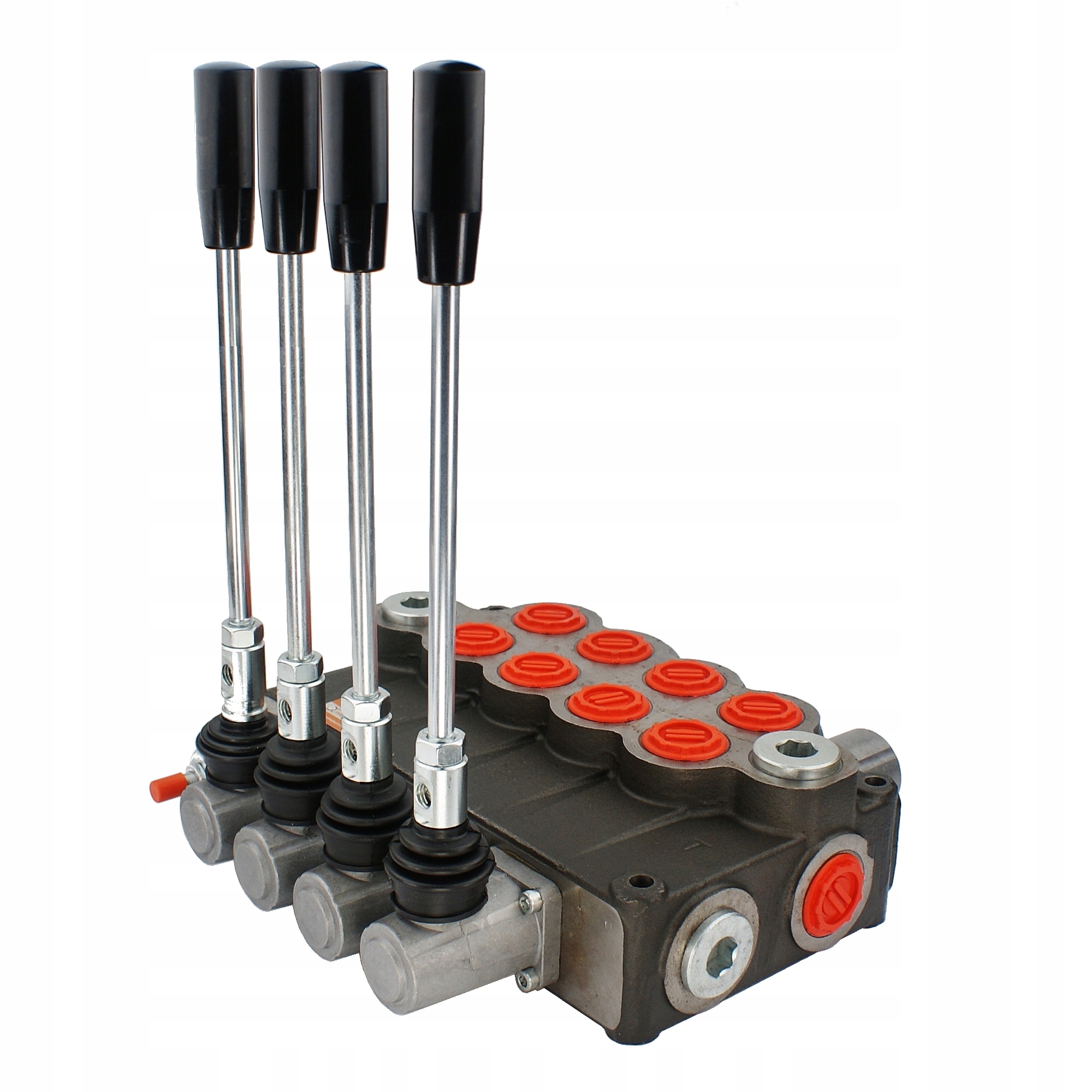

4-СТОРОННИЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ P120

ПЕРВЫЕ ТРИ СЕКЦИИ С ПОЛЗУНКОМ ДЛЯ УПРАВЛЕНИЯ ДВУХСТОРОННИМ ЦИЛИНДРОМ

ЧЕТВЕРТАЯ СЕКЦИЯ С ПОЛУЗКОМ И ЗАЩЕЛКОЙ ДЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Производство:

Оригинальный продукт торговой марки Badestnost Bulgaria, символ производителя: P120 A1A1A1D8 GKZ1; символ: 1.10.20.044

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Распределитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, туреры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Первая, вторая и третья типовые секции рекомендуются для управления приводом двойного действия.

Благодаря рычагу с защелкой и специальному ползунку Четвертая секция распределителя идеально подходит для управления гидромотором. Здесь можно запустить двигатель и отойти от распределителя, не удерживая рычаг. Особая конструкция ползуна исключает рывки машины при включении и выключении привода двигателя. Двигатель заводится и тормозит постепенно без нагрузки. Благодаря такой конструкции ползуна и защелки эта секция идеальна для управления двигателем, но не подходит для управления гидроцилиндром.

Технические данные:

Рекомендуемый расход масла: 0–120 л/мин.

Пример управления: три привода двойного действия и двигатель в обоих направлениях

Возможность последовательного подключения к существующей системе ( требуется напорная втулка).

Управление:

Первые три трехпозиционных рычага (1 - 0 - 2), подпружиненные, которые самостоятельно возвращаются в положение 0 (нейтраль):

• Нейтральное положение 0 (рычаг установлен вертикально) шток цилиндра стоит на месте - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен под наклоном вперед), шток цилиндра выдвигается.
• Рабочее положение положение 2 (рычаг установлен в диагональное положение назад) шток поршня цилиндра втягивается.

Четвертый трехпозиционный рычаг (1 - 0 - 2 ), с фиксатором, который сам удерживает положение в рабочих положениях:

• Нейтральное положение 0 (рычаг установлен вертикально) двигатель не работает - масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен по диагонали вперед) двигатель вращается влево.
• Рабочее положение 2 (рычаг установлен наклонно назад) двигатель вращается вправо.
• Рабочее положение 1 (рычаг установлен наклонно назад) двигатель вращается вправо.
• Рабочее положение 1 (рычаг установлен наклонно назад) двигатель вращается вправо.
• Рабочее положение 1 (рычаг установлен наклонно назад) двигатель вращается вправо. li>

С правой стороны гидравлическая схема распределителя:

Подключение:

• Подача от насоса (P1, P2): внутренняя резьба BSP 1 дюйм.
• Обратный трубопровод ( T1, T2): внутренняя резьба BSP 1 дюйм.
• Сечения (A, B): внутренняя резьба BSP 1 дюйм.
• Последовательное соединение (N): внутренняя резьба M36x1,5< /li >

Диапазон давления:

• Максимальное давление подачи: 250 бар.
• Максимальное обратное давление: 50 бар.
>
• Максимальное давление на секциях: 300 Бар.

Перепускной клапан имеет заводскую настройку 175 Бар ± 30 Бар.

Рекомендуется проверить и установить соответствующее давление. перед запуском.
