diy kit-sb26stc-c000-4 + sb13pfcr25-08-project от Tatami audio & diy spot

Код продукта: Tatami DIY

• ширина: 0,00
• высота: 0,00
• глубина: 0,00

DIY KIT-SB26STC-C000-4 + SB13PFCR25-08-PROCTIE

Столбки комплекта DIY для самосборки SB Acoustics SB26STC-C000-4 + SB13PFCR25-08-Project от Tatami Audio & DIY Spot

Набор включает в себя одну пару столбцов:

• твитеры

• Низкие вводы

• Элементы в кроссовер

• демпфирование

• Туннели Bass-Reflex

Корпуса не включены в набор. Они должны быть сделаны самостоятельно в соответствии с рисунком.

diy column для самостоятельной ассемблеры SB Acoustics

https://diyaudio.pl/forum/praktycznie/w-asne-konstrukje-elektroakustyczne/projekty-kumumny/25567-sba-na-start-sb26stc-c000-4-sb13pfcr25-08-proof

Из -за того, что в последние дни было место по случаю 15 -й годовщины форума, мы решили сделать еще один бесплатный проект, чтобы скопировать как Татами.

В предположениях, проект должен был быть дешевым и простым в создании. Вот почему были отобраны динамики SB Acoustics с круглыми динамиками.

Технические данные:

Используются динамики:

SB Acoustics SB26STC-C000-4-Dome Tweeter с текстильной мембраной

https://blackdotaudio.eu/glosnik-sb-acustics-sb26stc-c000-4 ---26mm-soft-doome, 243 9849.html

sb acoustics sb13pfcr25-08-middle-wotone с бумажной мембраной

https://blackdotaudio.eu/glosnik-sb-acustics-sb13pfcr25-8--5-nisko-szenotonium-25mm-vc,250,9886.html

Жилье:

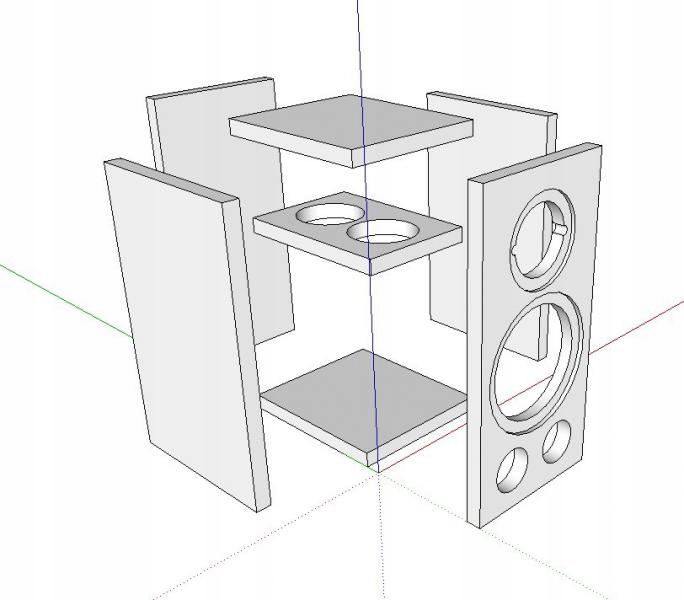

Корпус изготовлен из MDF толщиной 18 мм. Внешние размеры: шириной 175 мм, высота 360 мм, глубина 235 мм.

В середине усиление с двумя отверстиями диаметром 80 мм.

Пропускная способность после вычета поглощения и динамиков составляет около 8 литров.

демпфирование:

poroso на каждой стене, кроме внутреннего перегородка и фронта, над разделением 50 граммов шерсти. Здесь рекомендуется ваши собственные тесты и выбирать количество демпфирования в соответствии с вашими предпочтениями.

порты портов:

Две части на передней части порта BR с 900019 - т.е. длиной 165 мм, без укорочения. Это дает настройку корпуса примерно до 45 Гц.

кроссовер:

000-1490 индус. 0,250 мх +/- 3% 0,460 Ом dr. 0,63 мм диаметром 29 Длина 8 мм

000-2208 катушка Ind. 1,700 мх +/- 3% 0,340 Ом DR. 1,00 мм Fe 0,066 кг. Ср 33 длина 35 мм

000-0183 Ind. 2,500 мх +/- 3% 6,44 Ом dr. 0,30 мм диаметр 22 длина 15 мм

001-0208 Kon. 0,22 мкф 400 В постоянного тока 5% MKP Jantzen Cross-Cap śr-9/19 мм. Уровни

001-0254 Kon. 5,60 мкл 400 В постоянного тока 5% MKP Jantzen Cross-Cap śR-21/36 мм. Уровни x2

001-6035 Kon. 10,00 мкл 100 В постоянного тока 10% Ele. Например, MDL śR-10 /20 мм. Уровни x2

002-0583 Res. 2,20 Ом 5 ​​Вт 5% проволочная керамика. SQP TY-OHM 10/10/23 мм

002-0595 Res. 3,30 Ом 5 ​​Вт 5% проволочная керамика. SQP TY-OHM 10/10/23 мм x2

002-0643 Res. 22,00 Ом 5 ​​Вт 5% проволочная керамика. SQP TY-OHM 10/10/23 мм

Сводка:

Это дешевая, достойная игра, проект для начала. Это может быть альтернативой другим дешевым проектам.
