HTRS230V(30)

Проводной цифровой регулятор температуры – ежедневно, 230 В

HTRS230(30)

Комнатный контроллер поверхностного монтажа, предназначенный для управления поверхностным обогревом/охлаждением, характеризующийся высокой тепловой инерцией. Подключается к проводному планку.

Контроллер не имеет функции создания расписаний – он снижает заданную температуру через проводной планку после получения сигнала NSB от недельного контроллера.

Алгоритм ШИМ

Управление с широтно-импульсной модуляцией (ШИМ) является более стабильным алгоритмом управления, чем простейший двухпозиционный гистерезис, столь распространенный в более дешевых регуляторах, который не гарантирует точность работы, что приводит к большим колебаниям температуры в помещениях.

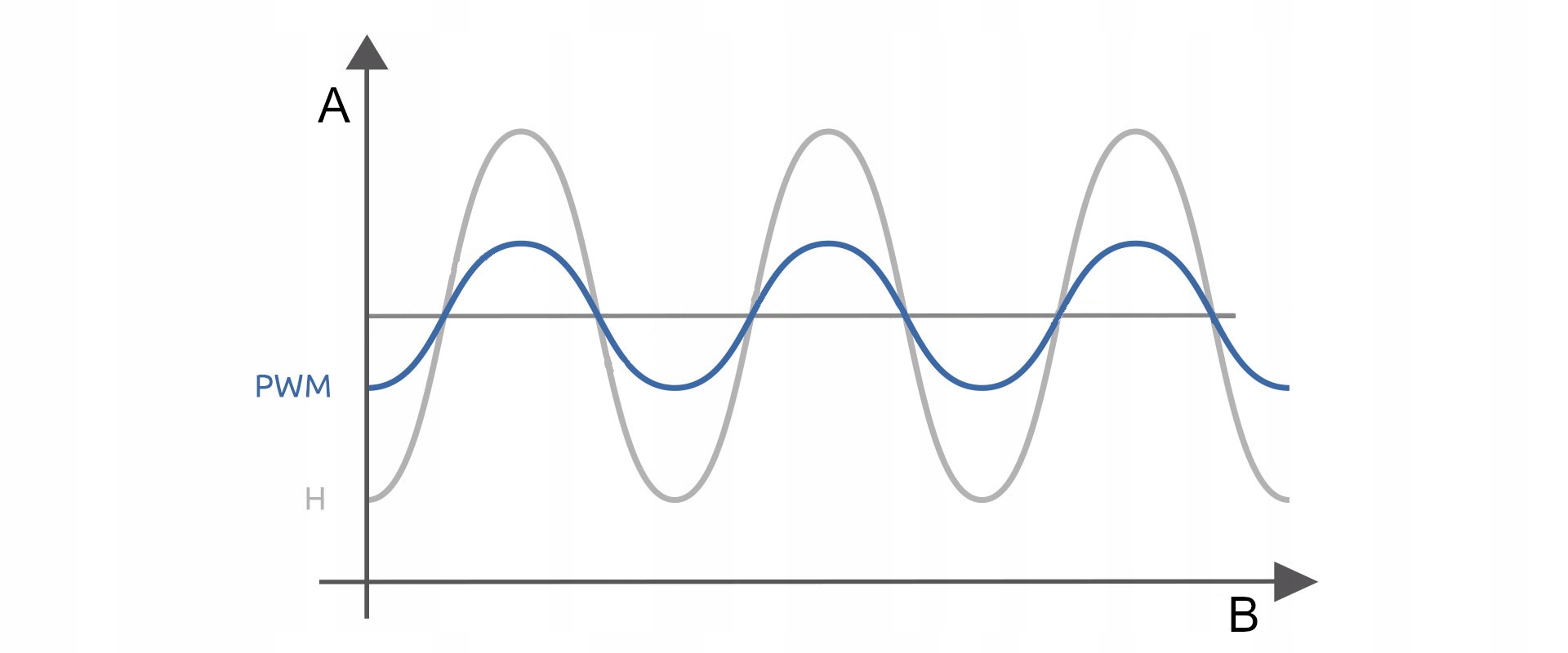

Алгоритм ШИМ обеспечивает гораздо более высокий тепловой комфорт, чем гистерезис (включение, выключение). Это связано с тем, что в этом решении амплитуды колебаний температуры сглаживаются. Это иллюстрируется приведенным ниже синусоидальным графиком температуры для гистерезиса включения/выключения и алгоритма ШИМ.

A - температура

Б - время

Алгоритм ШИМ также представляет собой двухпозиционный механизм включения/выключения, но у него есть дополнительный параметр, на котором основана его работа — время нагрева. Время работы нагревательного устройства определяется разницей между заданной температурой и текущей температурой. Контроллер на основе математической формулы рассчитывает, на какое время необходимо включить отопление для поддержания заданной температуры. Эта операция определяется таблицей формул, установленной на этапе проектирования.

В связи с тем, что в качестве дополнительного параметра имеется время нагрева, для управления теплым полом часто выбирают алгоритм ШИМ, который характеризуется низкой температурой поверхности нагрева и высокой тепловой инерцией.

Контроллер может взаимодействовать с другими контроллерами, работающими на основе алгоритма ШИМ (VS35, VS30, HTR, HTRP, BTRP, BTR, RT10) и Монтажные ленты KL08NSB, CB500, CB500X, KL06.

Основные функции:

• Бесшумное переключение
• Бесшумная работа (TRIAC) Регулирование яркости
• Подсветка особенно важна для контроллеров с небольшим дисплеем. Это позволяет легко считывать температуру и другие функции – особенно важно для пожилых людей.
• Функция ШИМ – гарантирует точное поддержание заданной температуры в помещения
• Функция VP - защищает термостатические клапаны от застоя
• Функция NSB (ночное понижение в качестве ведомого регулятора - Ведомый)
• Автоматическое переключение режимов ОТОПЛЕНИЕ/ОХЛАЖДЕНИЕ через контакт ЦО
• Блокировка режима охлаждения
• Совместимость с проводными планками KL08NSB, KL06, CB500

Технические данные:

• Питание: 230 В переменного тока, 50 Гц
• Макс. нагрузка: 0,5 А
• Выходной сигнал: 230 В переменного тока, 50 Гц
• Диапазон регулировки температуры: 5–35°C
• Точность индикации температуры: 0,5°C
• Гистерезис: ±0,25°C или ±0,5°C

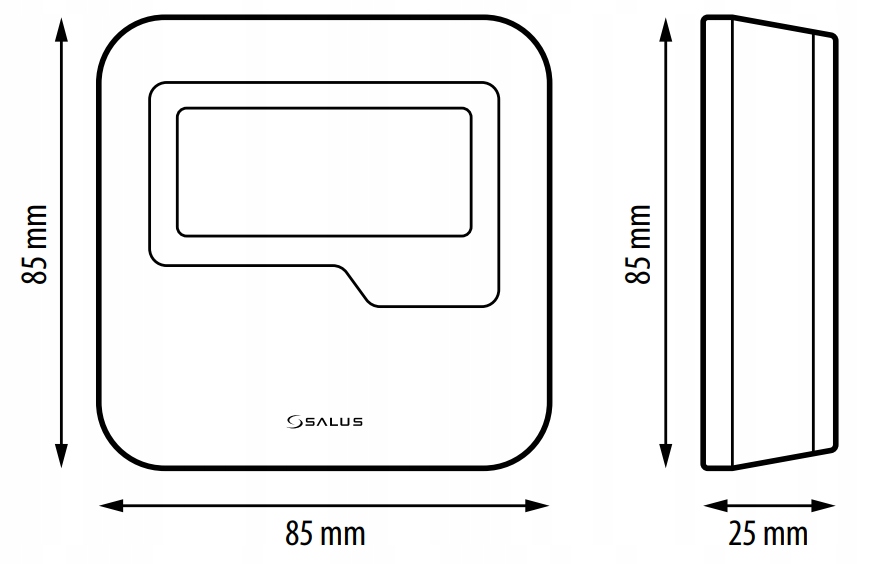

• Размеры [мм]: 85 х 85 х 25
