ДОМАШНЯ GSM СИГНАЛІЗАЦІЯ SATEL PERFECTA 4 BOSCH

Проводная сигнализация Satel Perfecta с 4 извещателями Bosch

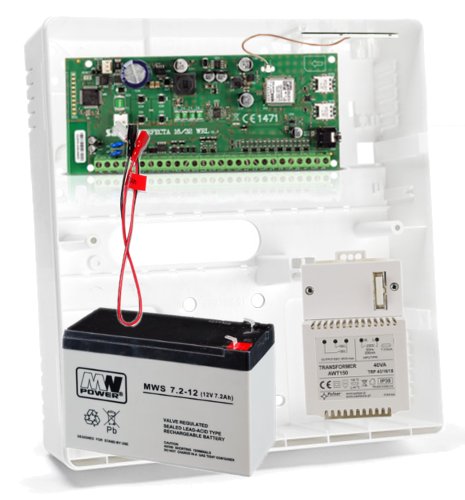

В комплекте:

• Пульт управления Satel Perfecta 32 - 1 шт;
• Антенна Satel ANT-GSM-I – 1 шт;
• Накладной пластиковый корпус Satel OPU-4 P – 1 шт;
• Трансформатор Pulsar AWT150 40ВА/16В/18В – 1 шт;
• аксессуары для панели управления (кабель аккумулятора, монтажные штыри, резисторы);
• Проводная клавиатура Satel PRF-LCD – 1 шт;< /li>
• li>
• проводной, внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 – 4 шт;
• проводной внешний оптико-акустический сигнализатор Yotogi TI700 – 1 шт;
>
• Необслуживаемый аккумулятор 12В 7Ач - 1 шт.

Настроить ПКП можно тремя способами: с помощью программы Perfecta Soft (с компьютера, подключенного по RS-232 (TTL) - требуется кабель Satel USB-RS или DB9FC/RJ-KPL - не входит в комплект, удаленно (GPRS) и с клавиатуры (последовательностью клавиш в сервисном меню).

Датчик продается без держателя, который можно приобрести отдельно. Доступны следующие варианты: универсальный держатель (настенный), специальный B335 (настенный), специальный B338 (потолочный).

Руководство пользователя и инструкцию по установке можно скачать в разделе «дополнительная информация» внизу страницы. страница.

ПРОВОДНАЯ СИСТЕМА СЕРИИ PERFECTA предназначена для охраны объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы, небольшие компании и т.п. Помимо основных, традиционные методы управления системой, панель управления предлагает и более современные – с помощью функционального и интуитивно понятного приложения PERFECTA CONTROL для мобильных устройств (системы Android и iOS) и пультов дистанционного управления, работающих в диапазоне частот 433 МГц ( после подключения модуля INT-RX-S - не входит в комплект).

Встроенный модуль GSM/GPRS позволяет, среди прочего, взаимодействие с мобильным приложением, с поддержкой PUSH-сообщений, управления/оповещения по SMS. Пульт управления позволяет разделить объект на 2 зоны, с выбором 3-х режимов ожидания (день, ночь, полная) . Каждый вход может быть назначен одной или обеим контролируемым зонам.

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИИ Satel Perfecta 32 – помимо основных, традиционных методов управления системой – предлагает и более современные – с помощью функционального и интуитивно понятного приложения для мобильных устройств PERFECTA CONTROL (система Android и iOS) и пульты дистанционного управления, работающие в диапазоне частот 433 МГц (после подключения модуля INT-RX-S - в комплект не входят).

✅ Встроенный модуль GSM/GPRS обеспечивает:

• совместную работу с приложением PERFECTA CONTROL, с поддержкой PUSH-сообщений,
• удаленную настройку с помощью программы PERFECTA Soft,
• мониторинг событий (например, на ПЦН охранного агентства),
• голосовое сообщение,
• управление через SMS и аудиоверификацию (прослушивание звуков с охраняемого объекта).
• контроль через SMS и аудиоверификацию (прослушивание звуков с охраняемого объекта).
• li>

  Панель управления поддерживает 2 карты nano-SIM (в комплект не входят), что обеспечивает непрерывность связи – при проблемах с покрытием первого оператора, второго плата выбирается автоматически.

  Плата электроники ПКП оснащена 8 входами и 4 проводными выходами. Их количество можно увеличить (до 32 входов и 12 выходов) путем подключения модули расширения: Расширители входов INT-E и INT-выходов O или INT-ORS. Это позволяет расширить систему за счет добавления дополнительных извещателей, сигнализаций и даже исполнительных механизмов (для управления гаражными воротами, рольставнями, садовые оросители).

  Панель управления позволяет разделить объект на 2 зоны, с выбором 3 режимов ожидания (день, ночь, полный). Каждую зону можно закреплен за одной или обеими контролируемыми зонами.

✅ ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ (Perfecta 32):

• от 8 до 32 проводных программируемых входов: выбор конфигурации: NO, NC, EOL, 2EOL/NO, 2EOL/НЗ; возможность поддержки роллетных и вибродатчиков
• от 4 до 12 программируемых проводных выходов
• 2 выхода питания на материнской плате
• встроенные модули: GSM/GPRS с 2-мя слотами для SIM-карт (SMS, мониторинг станции, мобильное приложение, PUSH-уведомления); голосовой (воспроизведение голосовых сообщений для телефонных сообщений); акустическая верификация тревоги (прослушивание звуков)
• разделение системы на 2 зоны: 3 режима наблюдения в каждой зоне; возможность распределения входа на две зоны; управление пользователем или с помощью таймеров.
• коммуникационная шина для подключения клавиатур (PRF-LCD), модулей расширения (INT-E, INT-O, INT-ORS) и брелока-расширителя 433 МГц (INT-RX). ) -S)
• управление системой с помощью: проводных клавиатур PRF-LCD (до 4), мобильного приложения PERFECTA CONTROL и пультов дистанционного управления, работающих в диапазоне 433 МГц (до 15) - требуется сотрудничество с INT -Модуль RX -S (прошивка PERFECTA 32 v1.02 или новее)
• возможность обновления программного обеспечения (прошивки)
• пароли: 15 паролей пользователей, 1 сервисный пароль
• редактирование названий (пользователей, зон, входов, выходов и модулей), облегчающее контроль и управление системой
• таймеры: 8 таймеров с возможностью установки исключений
• память на 3584 события
• li>
• автоматическая диагностика основных компонентов системы
• встроенный импульсный источник питания: защита от перегрузки, защита от полной разрядки аккумулятора, регулирование тока зарядки аккумулятора
• программирование настроек панели управления : локально (клавиатура, компьютер с установленной программой PERFECTA Soft, подключенный к порту RS 232 (TTL) ПКП) или удаленно (компьютер с установленной программой PERFECTA Soft, подключающийся к ПКП по GPRS)
< /ул>

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta 32):

• программируемых проводных входов: 8
• максимальное количество программируемых входов: 32 (расширение с помощью расширитель входов)
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 12 (расширение с помощью расширителей выходов)
• входы питания: 2
• li>
• шины связи: 1
• клавиатуры: до 4
• зоны: 2
• номера телефонов для оповещения: 8
• голосовые сообщения: 16
• пользователи: 15
• таймеры: 8
• память событий: 3584
• высокая нагрузка -токовые программируемые выходы: 1000 мА/12 В постоянного тока.
• нагрузочная способность слаботочных программируемых выходов: 25 мА/12 В постоянного тока.
• нагрузочная способность выхода КПД: 500 мА/ 12 В постоянного тока.
• нагрузочная способность выхода AUX: 500 мА / 12 В постоянного тока.
• уровень защиты согласно EN 50131: класс 2.
• класс окружающей среды в соответствии с EN 50130-5: II
• рабочая температура: -10°C ...+55°C
• максимальная влажность: 93% (±3%)
• напряжение питания: 18 В переменного тока (±15%), 50–60 Гц.
• рекомендуемый трансформатор: 40 ВА.
• потребление тока: 150 мА (в режиме ожидания), 180 мА (макс. )
• Ток потребления от аккумулятора: 100 мА (в режиме ожидания от аккумулятора); 160 мА (макс. от аккумулятора)
• выходное напряжение источника питания: 12 В постоянного тока (±15 %)
• диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• выходной ток источника питания: 2 А
• ток зарядки аккумулятора: 500 мА
• напряжение сообщения о сбое аккумулятора: 11 В ±10%
• напряжение отключения аккумулятора : 10,5 В ±10 %.
• Размеры электронной платы: 160 x 68 мм.
• Вес: 105 г.

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а значит, сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули их расширения, модули связи, контроллеры и многие другие устройства.

Оборудован двойной противодиверсионной защитой: от вскрытия. крышку и не снимать ее со стен. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервной батареи 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки блока питания APS-412 вместо трансформатора
• поверхностный монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL ; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

ДВУХДИАПАЗОННАЯ АНТЕННА Satel ANT-GSM-I с разъемом IPX работает в 2-х диапазонах частот: 900/1800 МГц. Предназначен для работы с:

• Панелью управления PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• Модуль сигнализации MICRA.

Антенна может быть размещена в пластмассовых корпусах SATEL со специальным местом для установки данного типа устройств, например ОПУ-4 П , ОПУ-3 П, ОПУ-2 Б.

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT150) ):

• напряжение питания: 230 В переменного тока / 50 Гц
• выходное напряжение (U1/U2/U3): 16 В/18 В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (T 315 мА/250 В)
• тепловая защита: 130 градусов C (нереверсивная)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/термальная класс: -10 град.С...+40 град.С/Та 40В
• относительная влажность: 90%
• размеры: 72 х 115 х 70 мм

ПРОВОДНАЯ КЛАВИАТУРА Satel PRF-LCD используется для ежедневной работы с панелями управления серии PERFECTA. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: нападение, пожар, экстренную помощь.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТА (PRF-LCD):

• совместимость с панелями управления серии PERFECTA
• большой, читаемый ЖК-дисплей< /li>
• Светодиоды, информирующие о состоянии групп и системы.
• Быстрая активация выбранного режима ожидания с помощью функциональных клавиш.
• Тревожные сигналы «ПАНИКА», «ПОЖАР», «ПОМОЩЬ», срабатывающие с клавиатуры.
• подсветка дисплея и клавиш
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PRF-LCD):

• рабочая температура: -10°С...+55°С
• питание напряжение: 12 В постоянного тока.
• Потребляемый ток: 30 мА (в режиме ожидания), 50 мА (макс.).
• Размеры корпуса: 139 x 124 x 22 мм.
• вес: 246 г

ПРОВОДНОЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ Bosch Gen2 ISC-BPR2-W12 использует 2 линзы Френеля, обеспечивающие четкое изображение по всему полю обзора и высокую эффективность обнаружения злоумышленников. Эти линзы характеризуются высокой плотностью (77 зон) в 7-слойной системе, а регулируемая линза области непосредственно под устройством позволяет настроить 3 дополнительные зоны контроля. Улучшены параметры мониторинга зона непосредственно под устройством и зона наблюдения за рядами 12 м х 12 м позволяют охватить всю поверхность.

Дополнительным преимуществом датчика является уровень. b>расположен в задней части корпуса, что позволяет точно позиционировать датчик. FSP (обработка первого шага) обеспечивает практически немедленную реакцию на присутствие человека без генерации ложных сигналов тревоги из других источников. Чувствительность зависит от параметров анализируемого сигнала: амплитуды, поляризации, крутизны и времени. Это избавляет установщика от необходимости выбирать уровень чувствительности, повышая простоту установки и надежность.

Оптическая камера и электроника герметично закрыты передней панелью с защитной крышкой для предотвращения повреждений при установке. Благодаря этому на работу извещателя не влияют циркуляция воздуха и насекомые. Детектор самостоятельно регулирует свою чувствительность, поэтому может идентифицировать злоумышленников практически при любой температуре.

❗ Детектор не имеет опции невосприимчивости к домашним животным.

✅ ОСОБЕННОСТИ ПРОДУКТА (Gen2 ISC-BPR2-W12):

• динамическая температурная компенсация — отличная эффективность обнаружения в любых условиях
• диапазоне на всей поверхности 12 х 12 м
• угол обзора: 85 градусов
• регулировка чувствительности
• первый этап анализа (FSP)
• тест функции
• устойчивость к радиочастотным помехам
• возможность изменения высоты установки, не требует дополнительных регулировок – сокращение времени установки и меньшее количество ложных срабатываний
• самоблокирующийся корпус и встроенный пузырьковый уровень - сокращенное время сборки
• обработка сигнала микропроцессором

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендуемая высота установки: 2,2 – 2,75 м
• класс безопасности: 2 класс
• рабочая температура : -30 градусов C .. +55 градусов C
• питание: 9~15 В постоянного тока
• макс. ток потребления: 18 мА.
• размеры: 105 х 61 х 44 мм.

ВНЕШНЯЯ ПРОВОДНАЯ СИРЕНА Yotogi TI700 оснащена пьезоэлектрическим преобразователем, излучающим звук интенсивностью макс. <б>120 дБ. Оптическая сигнализация осуществляется с помощью светодиодов. Устройство оснащено тремя противодиверсионными системами:открытие корпуса, отсоединение его от основания и попытка вспеньте его. При установке установщик может выбрать способ модуляции акустического сигнала, а также акустический и оптический сигналы могут срабатывать независимо. Корпус сирены выполнен из качественного пластика.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (TI700 ):

• оптическая сигнализация с помощью ярких светодиодов
• тройная противодиверсионная защита (вскрытие корпуса, отрыв его) стена, пена)
• интенсивность звука: макс. 120 дБ
• рабочая температура: -35°C +60°C
• напряжение питания: 12 В постоянного тока
• потребление тока (среднее): звуковая сигнализация до 250 мА, оптическая 35 мА
• размеры: 300 x 300 x 78 мм
• вес: 0,9 кг
