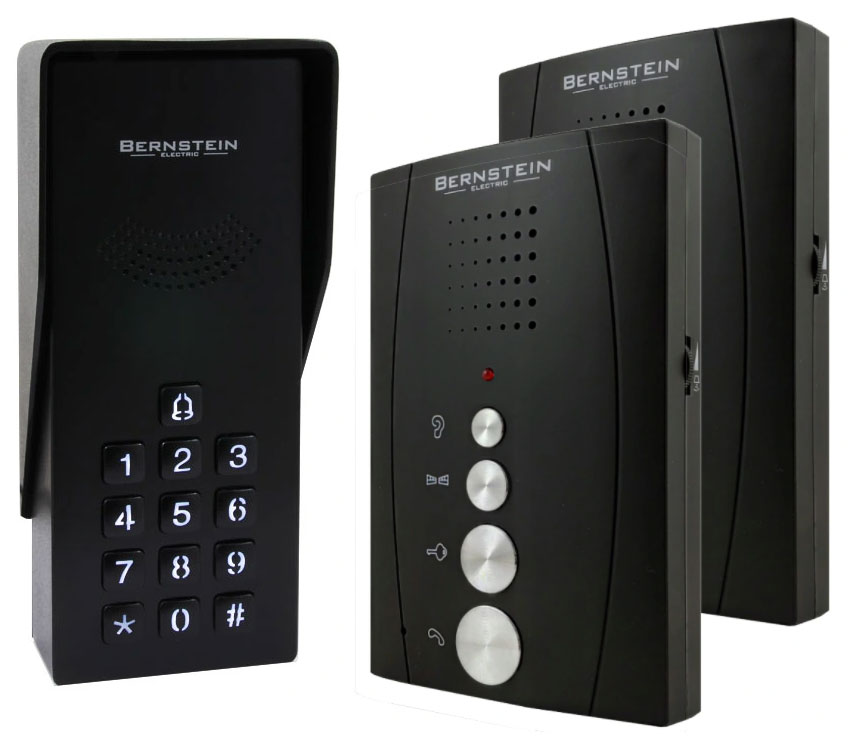

ОДНОСЕМЕЙНЫЙ ДОМОФОН BERNSTEIN ADS-10RU

- поддержка 2-х подъездов (ворот и калитки)

- шифратор с белой ночной подсветкой

- 2x динамики черные uniphone

- внешняя кассета поверхностного монтажа

Домофон на одну семью оснащен черным унифоном, черной внешней кассетой и 2 источниками питания 12 В постоянного тока >.

Переговорное устройство громкой связи позволяет управлять двумя входами путем непосредственного управления электромагнитным замком и приводом въездных ворот.

Одноквартирная пропускная станция предназначена для поверхностный монтаж. Алюминиевый корпус кассеты в сочетании с защитной крышей обеспечивает ее устойчивость к неблагоприятным погодным условиям.

Клавиатура с цифровой клавиатурой с подсветкой белого цвета позволяет открывать ворота с помощью 6-значный PIN-код.

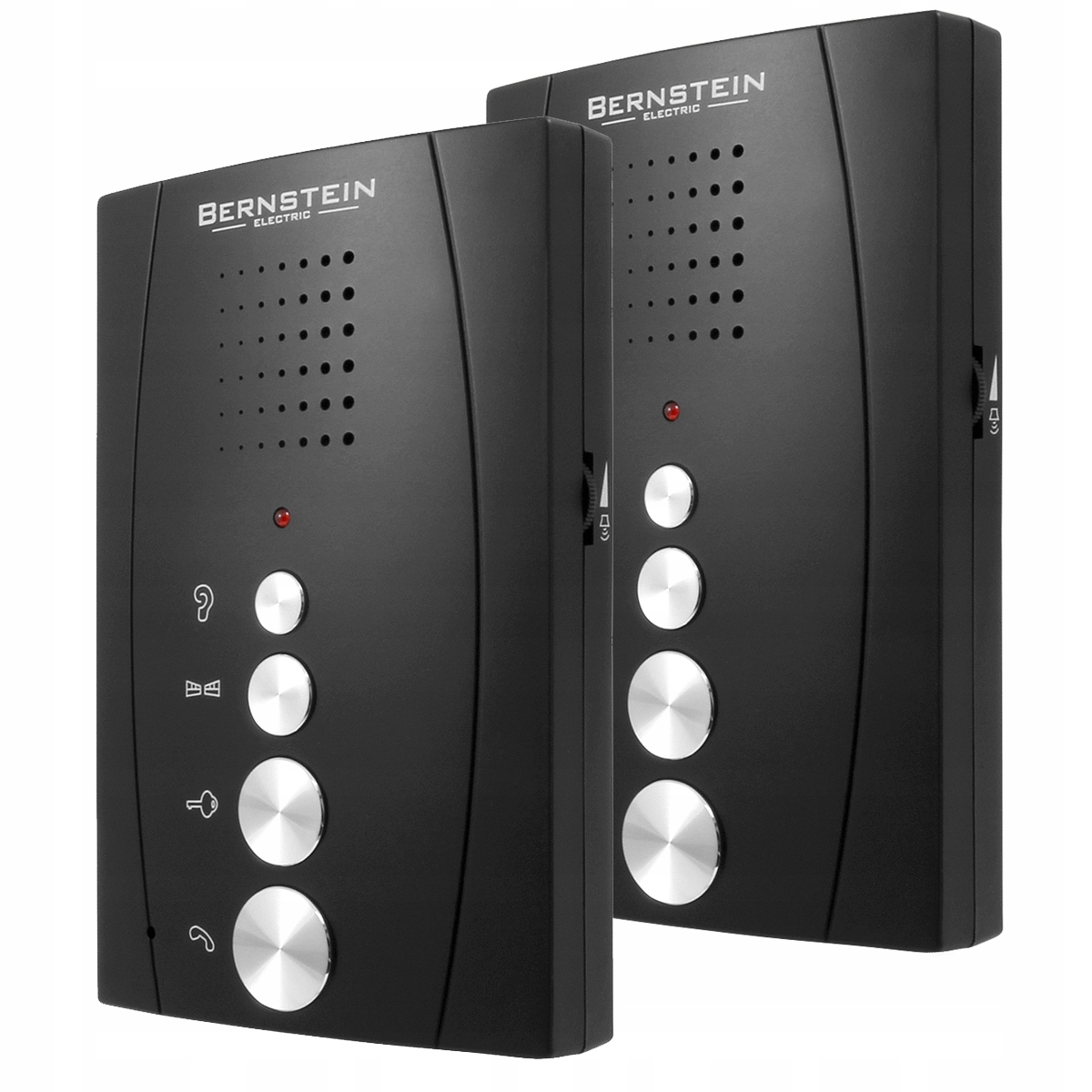

2x UNIFONE

Переговорное устройство громкой связи позволяет управлять двумя входами путем прямого управления электромагнитным замком. Кроме того, он оснащен функцией регулировки громкости разговора и кнопкой для незаметного прослушивания окружения внешнего модуля.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Напряжение питания: 12 В постоянного тока.< /li>
• Потребляемая мощность — режим ожидания/работа: 0,2 Вт / 2 Вт
• Количество соединительных проводов: 4
• Количество поддерживаемых выходов: 2
• Тип связи: Проводной
• Количество мелодии звонка: 1
• Громкая связь: Да
• Материал корпуса: Алюминиевый сплав, пластик >
• Выходное напряжение электромагнитного замка: 12 В постоянного тока (выход ворот)
• Рабочий диапазон температур: 0°C ~ +55°C
• Размеры (В x Ш x Г): 137 x 89 x 23 мм.
• Вес нетто переговорного устройства: 160 г

ВОРОТНАЯ СТАНЦИЯ

Черный однопользовательский воротный терминалинтерком предназначен для поверхностного монтажа. Изготовленный из алюминиевого сплава и закрепленный дополнительной крышей, он гарантирует устойчивость к неблагоприятным погодным условиям.

Комбинированная клавиша с цифровой клавиатурой с подсветкой белого цвета позволяет открыть ворота с помощью 6 ключей.Цифровой PIN-код.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Выходное напряжение электромагнитного замка: 12 В постоянного тока, 350 мА
• Тип связи: Проводной
• Макс. количество жильцов: 1
• Материал корпуса: Алюминиевый сплав
• Способ установки: Накладной >/ li>
• Защитный кожух: Да
• Класс защиты: IP44
• Температурный диапазон эксплуатации кассеты: - 18°C ​​~ +45°C
• Размеры (В x Ш x Г): 198 x 82 x 52 мм
• Вес нетто кассеты: 570 г

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

1. Какой кабель следует использовать для соединения переговорного устройства с внешней станцией?

При проектировании электромонтажа учитывайте соответствующее сечение кабелей:

• до 30 м — рекомендуемый кабель XzTKMXpw 4x2 x0,5 мм2
• до 50 м — рекомендуемый кабель XzTKMXpw 4x2 x0,8 мм2

2. Каким кабелем следует соединить внешнюю панель с ригелем (электрозащелкой)?

Кабель, соединяющий электрозащелку с внешней кассетой, должен быть не менее 2х1мм2

3. Может ли внешняя панель подвергаться воздействию дождя и снега?

Да, устройство имеет высокий коэффициент устойчивости IP44, поэтому оно может подвергаться воздействию погодных условий.

< б>5. Могу ли я использовать блок питания на DIN-рейке?

Да, рекомендуемый блок питания должен иметь напряжение постоянного тока 12 В и силу тока не менее 2 А.

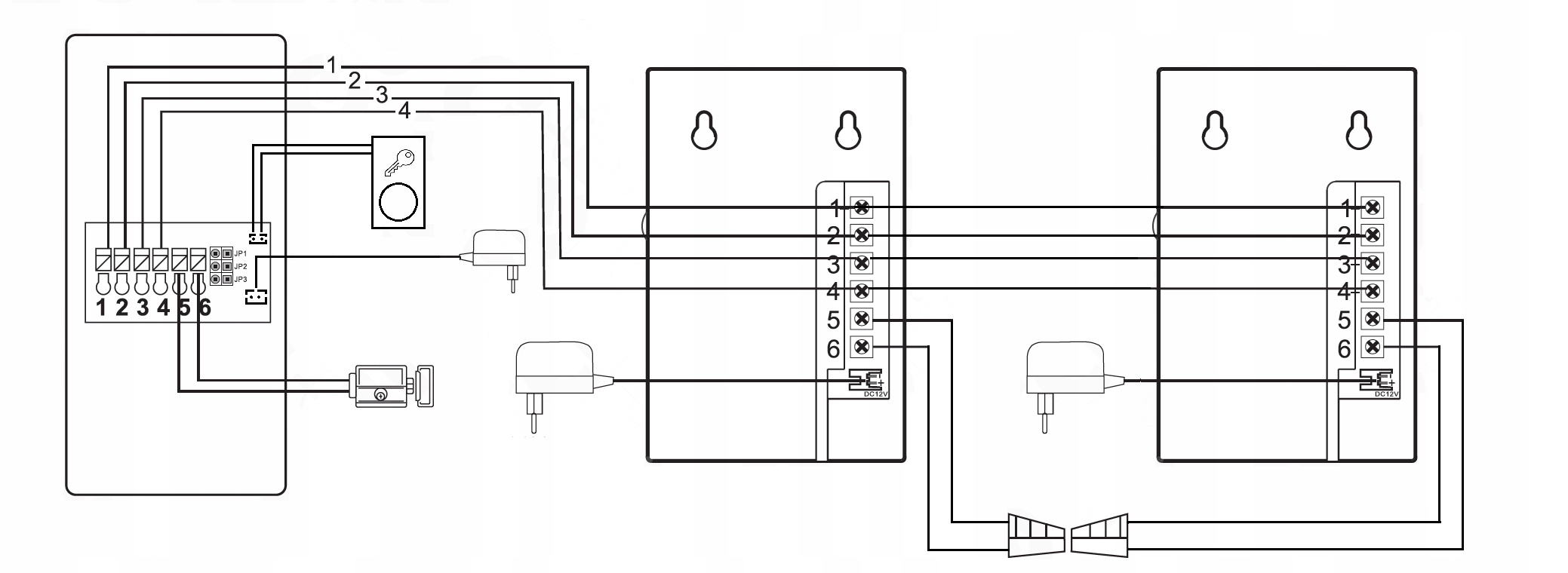

СХЕМА ПОДКЛЮЧЕНИЯ
