Комплект внутренней связи для наушников поверхностного монтажа CARLO для одной семьи

Orno DP-16

👉 Комплект внутренней связи для наушников DP-16 предназначен для

для установки в одноквартирных домах.

👉 Классический 2-проводной домофонный комплект CARLO, с возможностью подключения к штатной установке звонка.

Характеризуется:

✔️ Алюминиевым корпусом внешним кассета с местом для имени.

✔️ Поверхностный монтаж, защитный козырекв комплекте.

✔️ В комплекте имеется двухступенчатый регулятор громкости звонка.

✔️Электрический удар (в комплект не входит, рекомендуется с функцией памяти) не требует дополнительного питания. b>

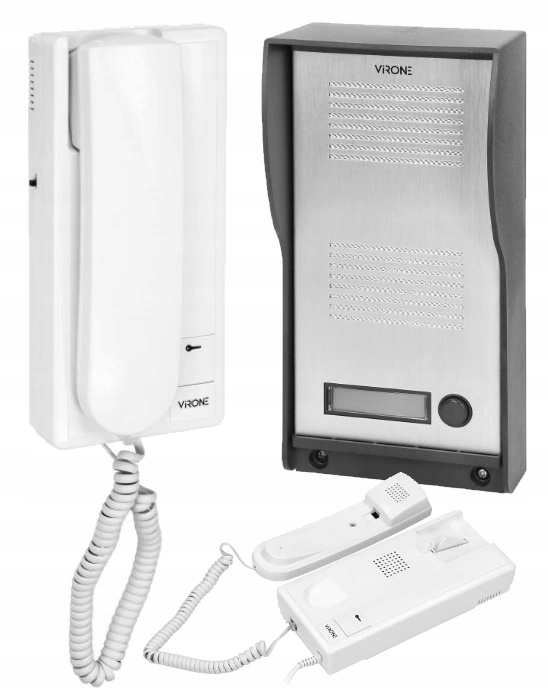

В комплект входит:

• 1 шт. Внутренний Модуль - Наушники-унифон

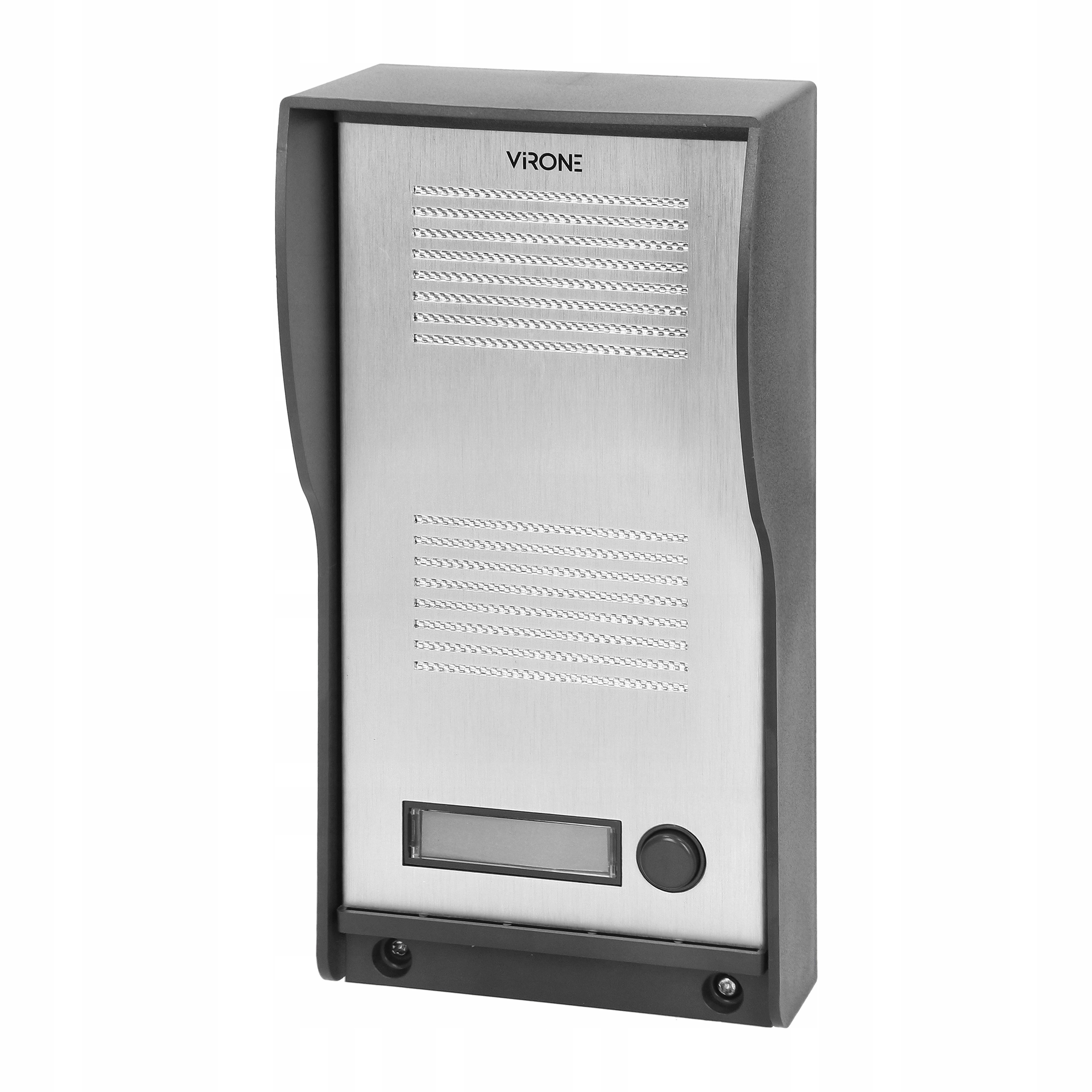

• 1 шт. Внешняя панель с защитной крышей в комплекте
• Монтажная рамка
• Набор установочных винтов

Общая техническая характеристика комплекта:

• Тип: Односемейный
• Тип трансмиссии: Проводное
• Тип питания: сетевое (230 В)
• Система подключения: 2-проводное< /li>
• Количество проводов: 2 + 2 для электрозащелки
• Питание электрозащелки: от внешней панели
• Автоматическое управление воротами: Нет
• Возможность расширения дополнительным переговорным устройством: Нет
• Возможность расширения дополнительным переговорным устройством дополнительная внешняя панель: Нет

Технические характеристики Uniphone:

• Поддержка: Наушники
• Напряжение питания: 230 В/50 Гц Ac
• Тип связи: Дуплекс
• Условия эксплуатации в диапазоне температур: 0С/+40С< /li >
• Энергопотребление в состоянии покоя: < 1 Вт
• Энергопотребление во время разговора: < 3 Вт
• Регулировка громкости : Да
• Количество мелодий звонка: 1
• Функция внутренней связи: Нет
• Цвет унифона: Белый

Размеры унифона:

• Ширина: 98 мм
• Высота: 215 мм
• Глубина: 68 мм

Построение внутреннего модуля - Унифон

• а- установка уровня громкости
• b - трубка
• c - кабель питания 0,9 м
• d - кнопка открытия двери/ворот
• d - кнопка открытия двери/ворот ли >

Технические характеристики внешнего блока:

• Напряжение питания: 9В от внутреннего блока
• Выход параметры напряжения для электрозащёлки: 12В постоянного тока
• Тип материала:Алюминий
• Условия эксплуатации в температурном диапазоне: от -20C/+40C
• Установка: Поверхность
• Считыватель бесконтактных карт и брелоков: Нет

Внешние размеры панели:

• Ширина: 107 мм
• Высота: 217 мм
• Глубина: 65 мм

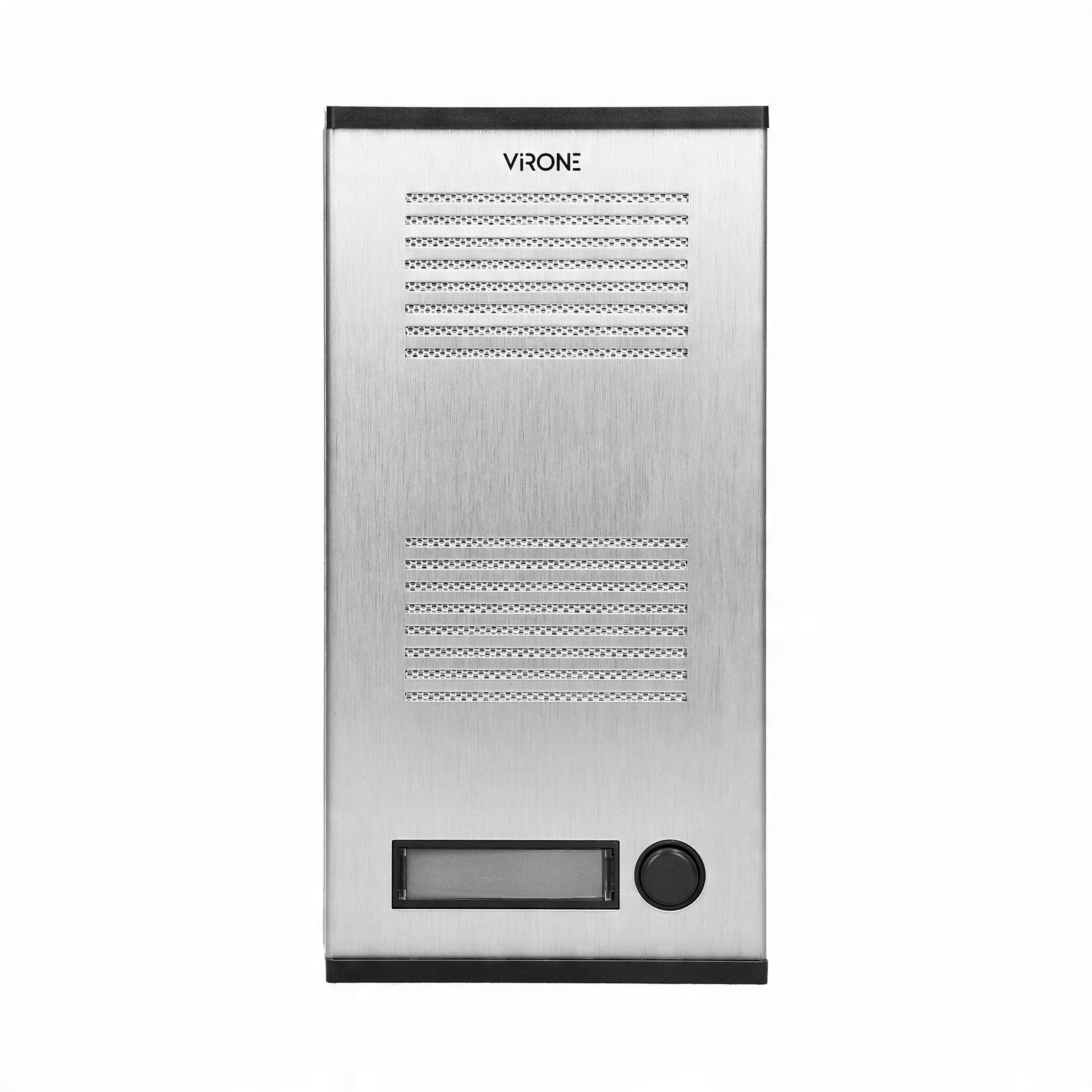

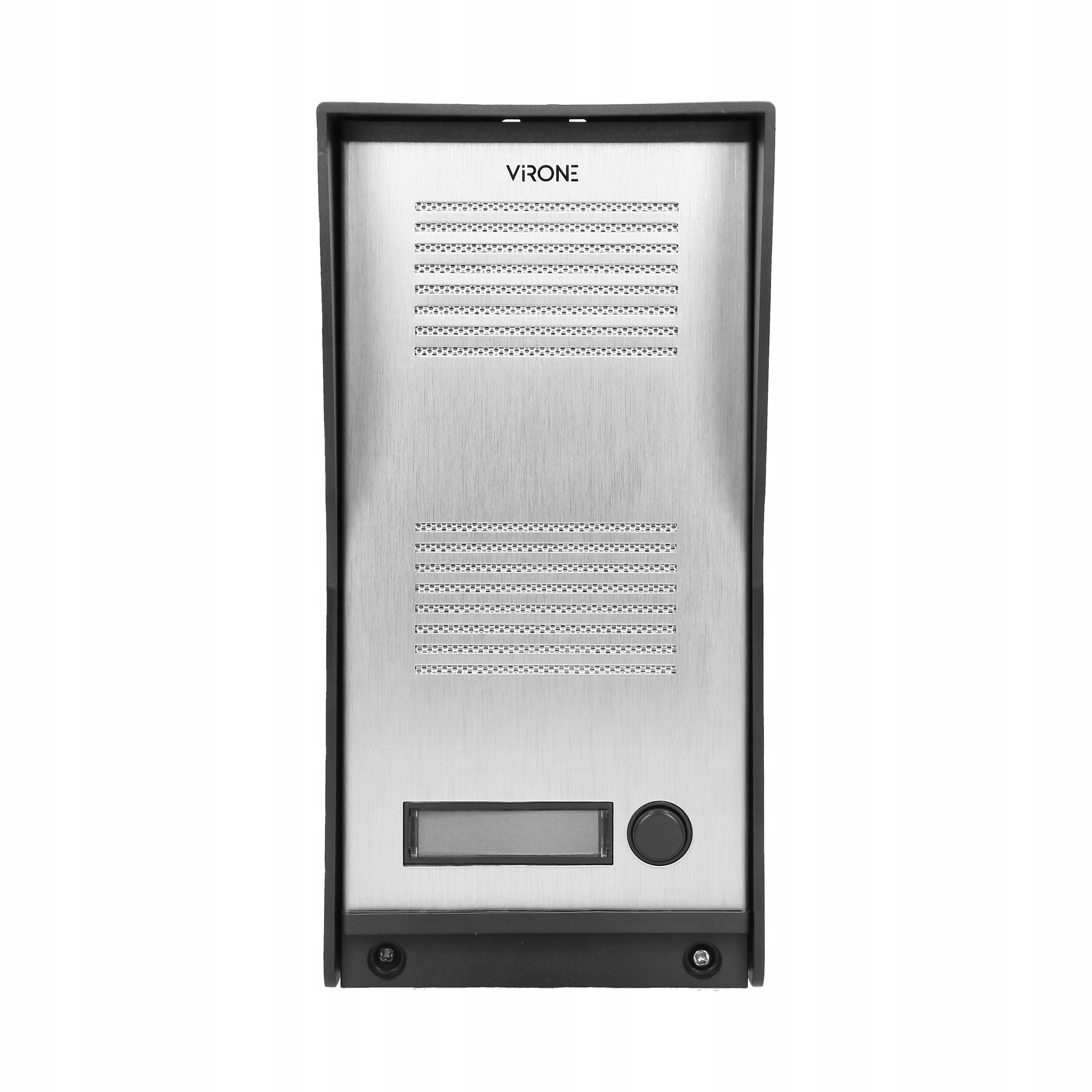

Конструкция внешней кассеты:

• a – микрофон
• b - Громкоговоритель
• c - Кнопка вызова
• d - Место для имени

Схема подключения

• a — Электрическая защелка 12 В постоянного тока макс. 500 мА
• b — Внешняя панель
• c — Унифон
• d - AC 230В/50Гц

❌ В комплект не входит электрозащелка!

👉 Комплект корректно работает с любым электрозамком с напряжением питания 12В постоянного тока и потребляемым током макс. 500 мА.

👉 Общая длина установки не должна превышать 100 метров.
