Драйвер для двигунів з мостом BTS7960 H 43A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Оплачивая «Драйвер для двигунів з мостом BTS7960 H 43A», вы можете быть уверены, что данное изделие из каталога «Аппарат управления» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

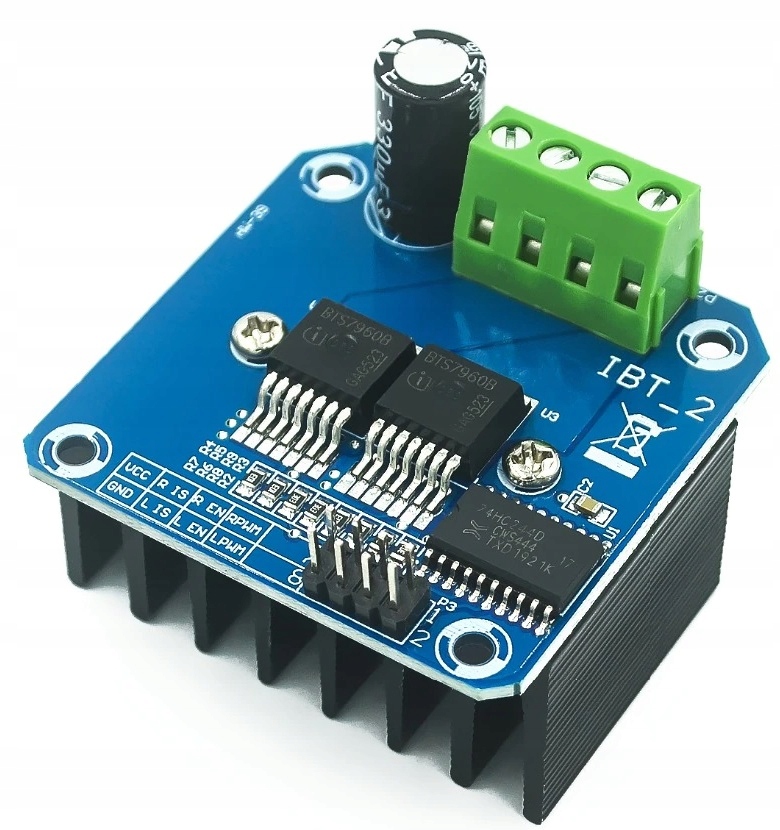

Контроллер двигателя с BTS7960, H-мост 43А
Мост на базе двух систем BTS7960.
Контроллер может управлять одним двигателем постоянного тока с максимальным током 43А. Рабочее напряжение двигателя в диапазоне от 6 В до 27 В постоянного тока. Модуль обеспечивает плавное регулирование частоты вращения двигателя путем регулировки ШИМ 0–100 % и изменения направления вращения двигателя.
В модуле используется система 74HC244, которая изолирует систему управления от усилителя мощности.
Системы BTS7960 имеют ряд защит, например, тепловую защиту, защиту от короткого замыкания, защиту от перегрузки.
Описание контактов:
- VCC - Входы напряжения питания +5В для цифровой части
- GND – земля
- R_EN, L_EN – вход активации усилителей мощности
- RPWM – вход управления движением вперед< /li>
- LPWM - вход управления реверсом
- R_IS, L_IS - выход сигнализации, информирующий о слишком большом токе или перегреве
- B+, B- Вход питания двигателя < /li>
- W+, W- Выход для подключения двигателя
Технические параметры:
- Входное напряжение 6В - 27В
- Максимальный мгновенный ток 43А
- Максимальный продолжительный рабочий ток 30 А
- Управляющее напряжение от 3,3 В до 5 В
- Управление ШИМ или логический уровень 1 или 0
- Управление скоростью ШИМ 0–100 %
