Драйвер для двигунів з мостом BTS7960 H 43A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 38
Заказывая «Драйвер для двигунів з мостом BTS7960 H 43A» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

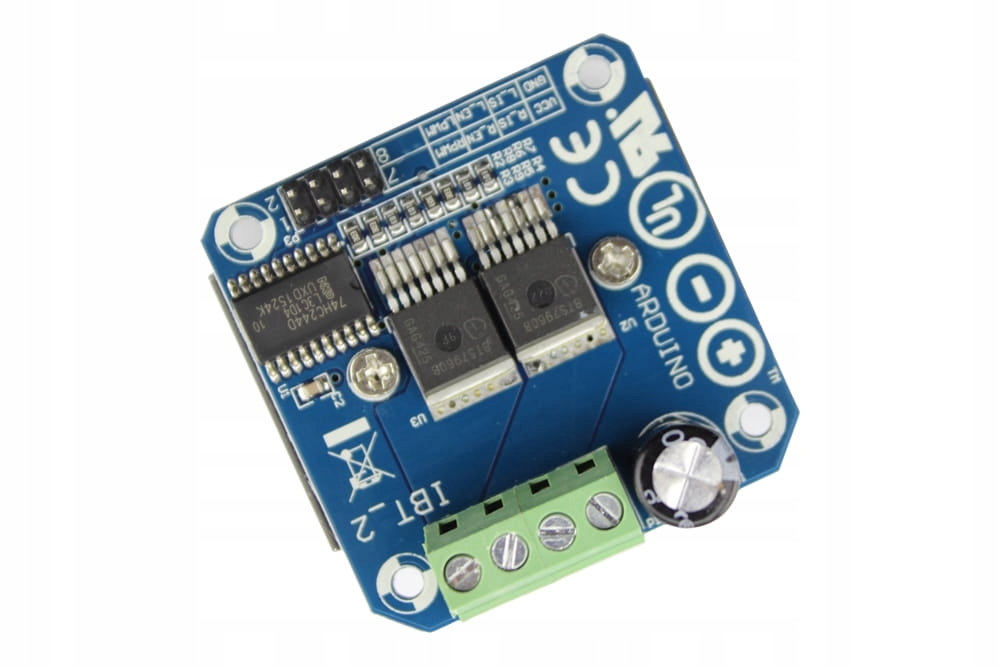

Контроллер двигателя построен на двух системах BTS7960 - полумостах типа H. Контроллер может управлять одним двигателем постоянного тока с максимальным током 43А, рабочим напряжением двигателя 6-27В. Модуль позволяет плавно регулировать ШИМ от 0 до 100% и изменять направление вращения двигателя. Контроллер также можно использовать для независимого управления двумя двигателями, но тогда изменить направление вращения будет невозможно.
В модуле используется система 74HC244, которая изолирует систему управления от усилителей мощности. Сами системы BTS7960 имеют ряд защит, например, защиту от перегрева, короткого замыкания и перегрузки, а модуль оснащен радиатором.
Контроллер двигателя с BTS7960 – технические характеристики
- Входное напряжение: 6–27 В
- Модель контроллера: IBT-2
- Максимальный ток: 43 А
- Управляющее напряжение: 3,3–5 В< /li>
- Метод управления: ШИМ или уровень
- Заполнение: 0–100 %
- Радиатор включен
Описание пинов:
- VCC- вход напряжения питания цифровой части
- GND - земля напряжения питания цифровой части< /li>
- R_EN, L_EN - входы включения усилителей мощности
- RPWM - вход управления мощностью для движения вперед
- LPWM - вход управления мощностью обратного движения
- R_IS, L_IS - аварийные выходы, информирующие о слишком большом токе, перегреве усилителей мощности
- B+, B- - вход питания для двигателя
- W+, W- - выход для подключения двигателя
Типичное использование:
VCC и GND — питание 5 В
R_EN,L_EN — подключение к 5В
B+, B- — подключите блок питания, который будет использоваться для питания двигателя
W+ W- - подключить двигатель или другой приёмник
с помощью входов RPWM, LPWM мы управляем направлением вращения и скоростью
