Плата контроллера L293D

для 4 двигателей постоянного тока или 2 шаговых двигателей

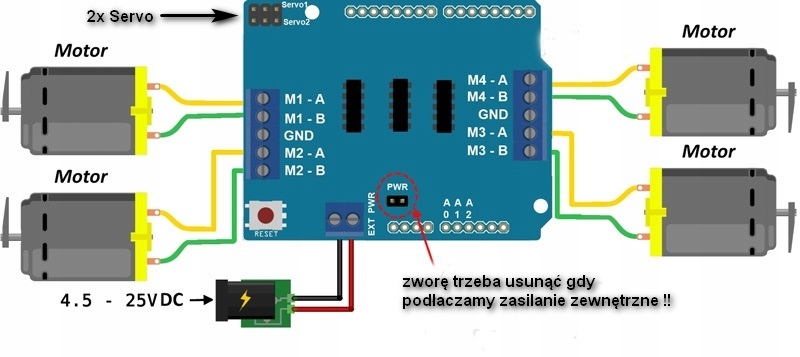

• Модуль контроллера L293D позволяет управлять направлением вращения и скоростью двигателей
• и подключение двух RC-сервомеханизмов.
• Shield обеспечивает двунаправленную работу:
• 4 двигателей постоянного тока с 8-битным разрешением скорости.
• 2 шаговых двигателя (униполярный или биполярный).
• Motor Shield незаменим при построении робототехнических конструкций, движение которых основано на двигателях постоянного тока.
• Систему легко собрать — достаточно подключить ее к Arduino.
• Рабочие параметры:
• Рабочее напряжение логики: 5 В.
• Максимальное напряжение питания двигателя: 36 В.
• Ток на канал: 0,6А
• li>
• Максимальный ток на канал: 1,2А
• Количество каналов: 2
• Количество поддерживаемых шаговых двигателей: 2
• Количество поддерживаемых двигателей постоянного тока: 4
• Встроенная кнопка RESET
• Подтягивающие резисторы удерживают двигатель во время запуска
• li>Разъемы клеммной колодки позволяют легко подключать кабели двигателя.
• Поддерживает работу двигателей при напряжении до 36 В постоянного тока.
• L293D включает защиту от перегрева системы.
>
• Максимальный ток канала составляет 600 мА.
• Благодаря винтовым разъемам ARK блок питания и сами двигатели можно легко подключить, закрутив провода отверткой.
• Управляющие сигналы выводятся на популярные разъемы с золотыми штырями путем прямого подключения к платам Arduino.
• Подтягивающие резисторы отключают двигатели при подаче напряжения.
• Экран позволяет подключить дополнительное питание. питания, таким образом отделяя питание двигателя от питания логики.
