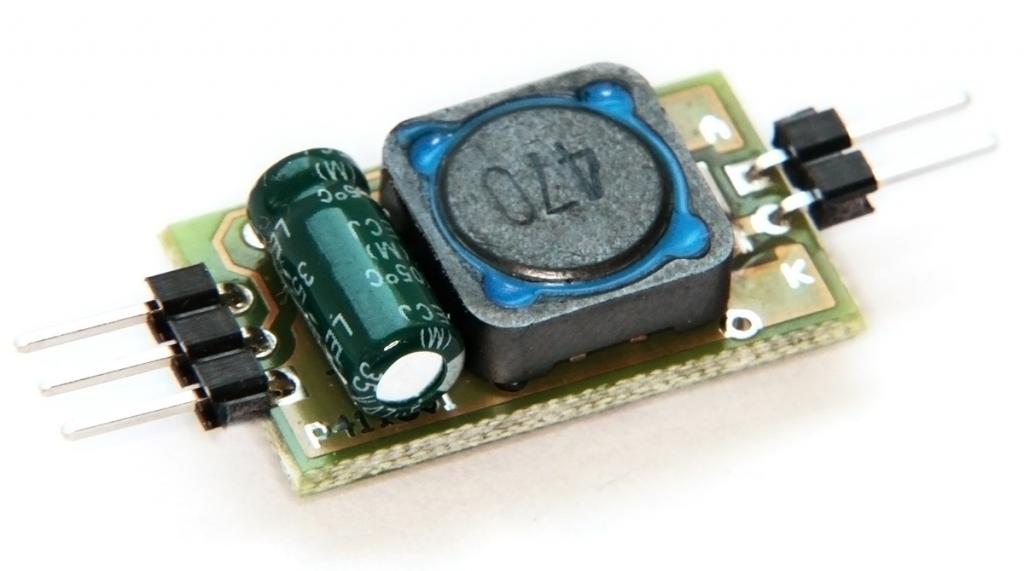

Драйвер P4115H LED 140mA 320mA 510mA 680mA PWM / Lin

P4115H ПОНИЖАЮЩИЙ преобразователь (понижающий напряжение), работающий как источник тока (стабилизация тока), с максимальным КПД 770мА. Ток устанавливается с помощью перемычек в четырех диапазонах. Вход DIM можно использовать для управления яркостью светодиодов с напряжением от 0,4 В (нет света) до 2,5 В (максимальный свет) и напряжением ШИМ TTL (от 2,5 В до 5 В). Напряжение питания от 6В до 32В обеспечивает большую универсальность при подключении светодиодов: от 1 до 14 шт по 1Вт и от 1 до 7 шт по 3Вт.

Плата немного крупнее за счет использования дросселя большего размера. для получения большей эффективности драйвера и в то же время более низкого тепловыделения. Scalak PT4115 имеет больший КПД при более низких температурах.

Цена указана за 1 драйвер.

Технические параметры:

- КПД 96%при Us=24В и выходе 21В 700мА (6 светодиодов 3Вт)

- Напряжение питания 6В - 30В постоянного тока (макс. 32В).

- Минимальное напряжение Uin -Uwy - 2В.

- Минимальное выходное напряжение 0В, стабилизация тока короткого замыкания.

- Выходной ток устанавливается оловянным мостом (подпайка резисторов к токовой цепи):

- Версия H, на 6 светодиодов (UF=3,5В), соединенных последовательно, питание 24В, ток в диапазоне от 670мА до 705мА. Это значение необходимо учитывать при проверке тока по таблицам. Например, если в драйвере написано 670, то ток из таблицы нужно умножить на (670/680).

PDF с таблицами тока и фотографиями перемычек (резисторы имеют другой номинал, их расположение важно) ) во вкладке Дополнительная информация

Существует также другая версия P4115adj с возможностью точной установки выходного тока с помощью потенциометра, расположенного на плате.

ПРИМЕЧАНИЕ - Резисторы могут иметь другое значение, это продиктовано разбросом параметров микросхемы PT4115. При низком напряжении между входом и выходом драйвера необходимо добавить параллельно выходу драйвера конденсатор 47 мкФ/35 В, это улучшит стабильность тока. Этот конденсатор добавлен в драйвер.

- Входные и выходные заземления отключены, выходной минус не может быть подключен к входному минусу. Выходы драйвера нельзя подключать параллельно.

- Напряжение ШИМ от 2,5В до 5В. Превышение 6 В приведет к повреждению драйвера. Отсутствие соединения земли управления с землей источника питания драйвера также может привести к повреждению драйвера.

- Максимальная частота ШИМ 50 кГц при переключении преобразователя 500 кГц. Параметр предоставлен производителем микросхемы.

- Напряжение линейной регулировки от 0,4 В до 2,5 В, изменение тока от 0% до 100%. Ток с 0мА сразу подскакивает примерно до 50мА, для драйвера установленного на 680мА. Очень малые токи регулировать невозможно.

- Напряжение отключения преобразователя (вход DIM) ниже 0,4В, ток потребления падает до 100мкА.

- КПД 80% - 97%. Низкая эффективность для одного светодиода, высокая для семи светодиодов.

- Рабочая частота от 200 кГц до 900 кГц.

- Размеры печатной платы (без контактов): 25,7 мм х 15,1 мм, высота 9 мм.

- Защита от короткого замыкания.

- Защита от перегрева.

- Устойчивость к сбою подключения электроприемника.

- Нет защита от обратного включения питания!.

Мы являемся производителем данного преобразователя.
