Контроллер светодиодов - линейный драйвер 2,8А, программируемый

с термозащитой

Версия программного обеспечения: стандартная v2.0

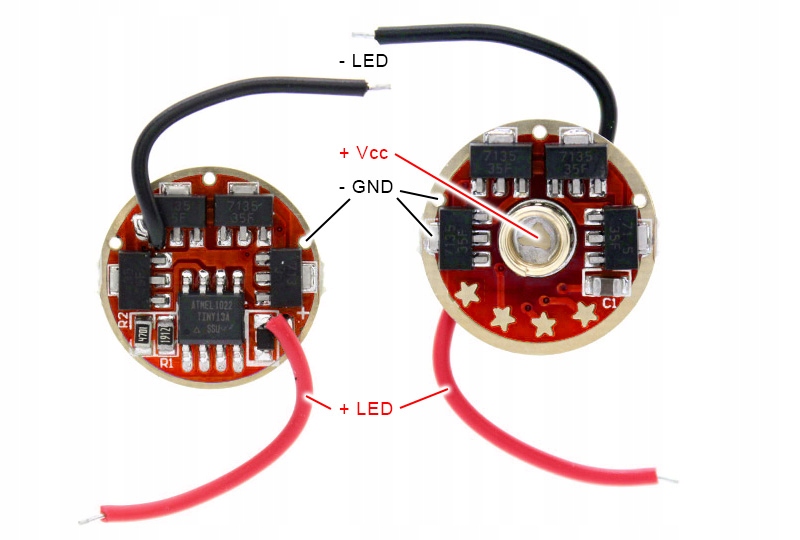

фото иллюстративное, у драйвера немного другое расположение элементов

Параметры:

• 8 источников тока AMC7135 + микропроцессор ATtiny13A
• диаметр 17 мм - стандарт фонаря
• < б>термозащита - контроль температуры головки фонаря, защита электроники от перегрева - важная функциональность контроллера при большой мощности и малых габаритах фонаря
• диапазон напряжения питания 2,8-4,5 В.
• источник питания: 1x Li-ion 18650, желательно без защиты, или 3x NiMH.
• максимальный ток светодиода 2,8А.
• полный. стабилизация тока при напряжении Vf LED + питание 0,15В, с новейшими фирменными элементами, позволяющими использовать 80-85% емкости литий-ионного аккумулятора.
• 1-5 режимов работы контроллера, количество настраивается пользователем li>
• каждый режим индивидуально программируется пользователем
• память последнего режима - после его выключения, начинать с последнего использованного уровня яркости
• опция «включение программирования» активация/деактивация опции «6-7 кликов» (программирование фонарика)
• велосипедный стробоскоп ~3Гц с ранее выбранным режимом мощности
• уровни яркости (режимы работы) реализуются с помощью быстрой ШИМ 9,3 кГц – без мерцания света
• защита от чрезмерного разряда элемента
• b> установлено примерно на 2,8 В – переход на более низкий рабочий режим
• источник питания идеально подходит для последней версии Cree XM Диоды -L и XM-L2 благодаря низкому Vf (прямому напряжению)
• общий КПД в диапазоне питания 2,8-4,5В составляет более 90%
• управление через переключатель фонарика - кратковременные сбои напряжения питания (характерно для фонарей с задним выключателем)
• возможность сброса к заводским настройкам
• полное описание контроллера параметры можно найти на форуме

Заводская конфигурация драйвера:

• режимов: 2 -36-100%
• память: включена
• блокировка функции программирования: включена, необходимо выключить перед программированием!

Каждый из 1-5 режимов (уровней яркости) можно запрограммировать индивидуально в диапазоне мощности 0,035-100%.

Уровни яркости определяются с помощью 12 логарифмических шагов. Кроме того, доступен очень низкий «лунный» уровень яркости.

• режим | Светодиодный ток
• ----------------------
• луна | 0,035%
• 1. | 0,25%
• 2. | 1%
• 3. | 2%
• 4. | 4%
• 5. | 9%
• 6. | 16%
• 7. | 25%
• 8. | 36%
• 9. | 48%
• 10. | 63%
• 11. | 80%
• 12. | 100%

Список доступных параметров пользовательского интерфейса:

• переход в следующий режим в один клик
• 2 клика смена режима на предыдущий
• 3 клика велосипедный стробоскоп ~3 Гц
• 6 кликов программирование яркости текущего режима
• 7 кликов установка количества режимов 1-5
• 16 клик "включение программирования" - активация/деактивация опции 6-8 кликов (по умолчанию: неактивное программирование)
• 20 кликов сброс к заводским настройкам

[3 -click] Велосипедный стробоскоп ~3 Гц

• включите фонарик
• выберите интересующий вас режим, если он другой от текущего
• подождите 1 секунду (или дольше)
• сделайте 3 клика
• вышеуказанное действие активирует стробоскопический режим
• стробоскоп запускается через 0,5 с после совершения 3-х щелчков.
• частота стробирования составляет примерно 3 Гц (импульс ~100 мс каждые ~250 мс).
• мощность стробоскопа соответствует мощности режима, при этом
