Уважаемый покупатель, если вы участвуете в этом аукционе, вы, вероятно, ищете гидравлическое оборудование для сборки прочного и эффективного дровокола. Возможно, вы уже знаете, что большинство имеющихся на рынке дешевых готовых колунов имеют завышенные параметры, ограниченное время работы и не подходят для раскалывания большинства пород древесины, особенно самых твердых и калорийных, таких как дуб, бук, граб, акация, ясень, груша, яблоня и другие. Решение построить собственный сплиттер до сих пор было очень трудным и технически требующим знаний делом. К счастью, теперь это осталось в прошлом. Компания Agricola Hydraulika Silowa представила профессиональные комплекты для сборки дровоколов, предлагая помощь и техническую поддержку. Никогда еще создание дровокола своими руками не было таким простым и безопасным. Благодаря широкому ассортименту продукции и различным комплектам, отличающимся мощностью расколки и временем цикла расколки, вы сможете подобрать набор, соответствующий вашим потребностям.

ГИДРАВЛИКА ДЛЯ РАСКОЛИВАНИЯ ДРЕВЕСИНЫ

ОСНАЩЕНА СИСТЕМОЙ МАСЛЯНОГО ОХЛАЖДЕНИЯ

МОЩНОСТЬ РАБОТЫ: 19,2 ТОНН; ВРЕМЯ ЦИКЛА РАСКОЛЕНИЯ: 14 - 17 СЕК

Производство:

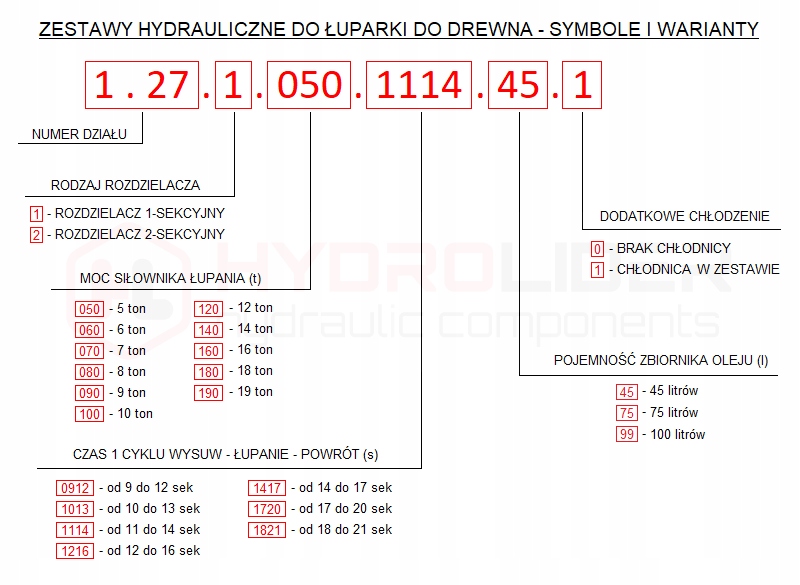

Оригинальный продукт марки Hydrolider Символ производителя: 1.27.2.190.1417.99.2

Применение:

Комплект элементов для построения гидравлической системы в очень прочном и эффективном дровоколе. Гидравлические параметры элементов в комплекте подобраны для колунов, работающих непрерывно в сложных условиях, в которых коммерческие, готовые колуны, предлагаемые на рынке, малоэффективны.

Мощность привода колуна в предлагаемом комплекте позволяет раскалывать средние и крупные стволы древесины:

• очень мягкие, такие как осина, тополь, ива, ель, пихта
• мягкий тип:
• мягкий тип: сосна, липа, платан, ольха, орешник, каштан благородный, можжевельник, платан, лиственница
• средней твердости тип: береза, вяз, орех, черная сосна
• твердый тип: черешковый дуб, ясень, груша, яблоня
• очень твердый тип: бук, граб, сидячий дуб

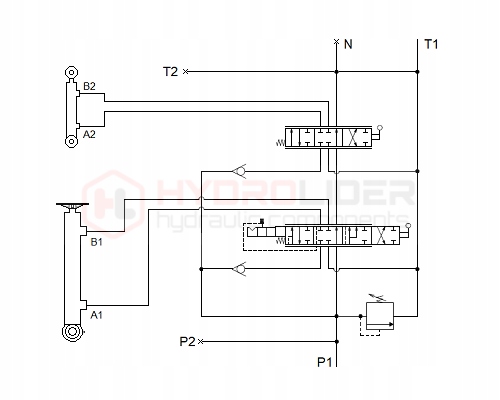

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ – СПЕЦИАЛЬНО ДЛЯ КОЛОВ

ПЕРВАЯ СЕКЦИЯ – УПРАВЛЕНИЕ ВЫДВИЖНЫМ ЦИЛИНДРОМ

Разработан специально для дровоколов. Ползунок приводится в движение в одну сторону пружиной, в другую - подпружиненной защелкой. Во время расколки в целях безопасности дровокол требует удержания рычага, при этом возврат штока поршня находится на защелке, которая пружинит при полном втягивании привода и возвращается в исходное положение.

Такое решение позволяет менять ствол и очищать гильзы во время обратного движения поршня. Кроме того, после возвращения штока поршня защелка самостоятельно пружинит и разгружает насос, поэтому гидравлическая система не нагревается. В нейтральном положении масло свободно протекает через распределитель и поступает в обратный канал в бак.

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ - ЭФФЕКТИВНАЯ РАБОТА

Распределитель имеет две дополнительные скорости для штока поршня, который быстрее выдвигается по пути к стволу, но после достижения его замедляется и увеличивает давление. Такое решение ускоряет цикл расколки, повышает эффективность работы дровокола и исключает эффект удара раскалывающего элемента о пень - явление, создающее множество проблем при работе с дровоколом.

ВТОРАЯ СЕКЦИЯ - УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМ ЦИЛИНДРОМ

Дополнительная секция, позволяющая управлять любым цилиндром двойного действия. Это может быть привод, управляющий устройством подачи пней, или привод, предназначенный для установки высоты поперечного ножа. Гидравлическая регулировка высоты ножа сокращает время работы дровокола и дает возможность быстрой регулировки высоты ножа под стволы разного диаметра.

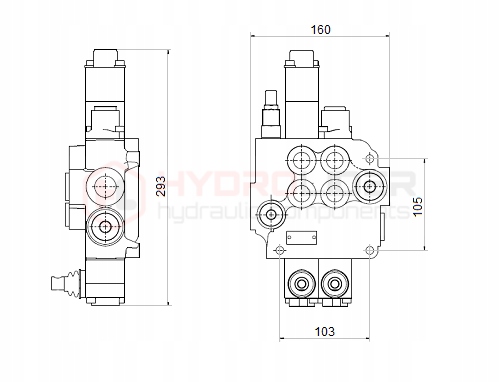

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ - ТЕХНИЧЕСКИЕ ДАННЫЕ

Количество рабочих секций: 2

Управление 1 основная секция: рычаг с 3 рабочими положениями и 1 нейтральным положением (3-1-0-2)

• 1 - выдвижение штока
• 3 - ускоренное выдвижение штока
• 0 - остановка штока
• 2 - возврат штока (защелка с отскок)

Управление 2 дополнительная секция: рычаг с 2 рабочими положениями и 1 нейтральным положением (1 - 0 - 2)

• 1 - выдвижение штока
• 0 - остановка штока
• 2 - возврат штока

Резьба подводящая: наружная М22х1,5 (для троса с гайкой ДКОЛ)

Резьба обратная: наружная М27х2 (для троса) с гайкой ДКОЛ)

Резьба на рабочем участке: наружная М22х1,5 (для кабеля с гайкой ДКОЛ)

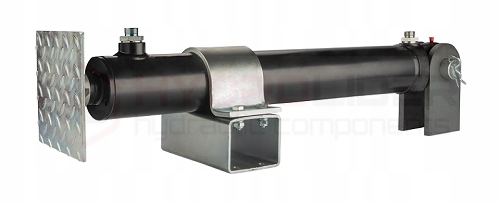

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР - СПЕЦИАЛЬНЫЙ ДЛЯ КОЛУЛОВ

Специальный цилиндр двойного действия, предназначенный для раскалывания стволов деревьев в дровоколах. Оснащен специальным перфорированным листом, который стабилизирует ствол при подаче и раскалке древесины. Оснащен креплением и специальной опорой, обеспечивающей безопасную и стабильную работу привода.

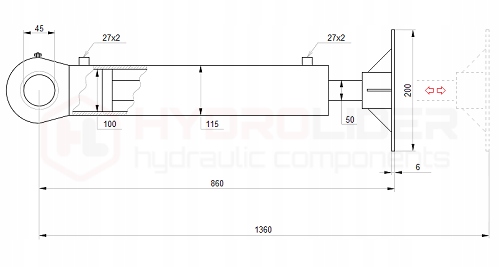

ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР - ТЕХНИЧЕСКИЕ ДАННЫЕ

• Тип кулинатора: двойного действия
• Рабочий ход штока поршня: 500 мм
• Длина в состоянии покоя: 860 мм
• Длина после максимального выдвижения: 1360 мм
• Максимальная сила давления при раскалке древесины: 19,2 тонн
• Время одного полного цикла (вперед - раскол - возврат): 17 - 20 секунд
• Максимальная рекомендуемая длина ствола: 550 мм
• Резьба на обоих выводах: внешняя М22х1,5 (готова для кабелей с гайкой ДКОЛ)

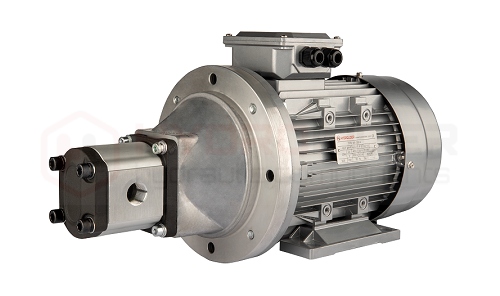

НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ - СПЕЦИАЛЬНО ДЛЯ ЛЕСОВАЛА

Полный привод дровокола, включающий в себя 3-фазный электродвигатель и 1-секционный гидронасос, сцепление, разъем колокола и винты для соединения с двигателем.

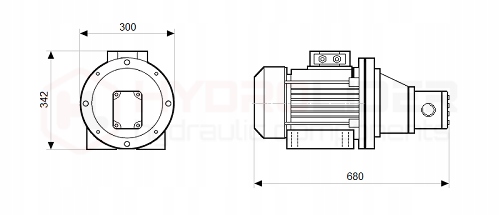

НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ - ТЕХНИЧЕСКИЕ ДАННЫЕ

• Тип двигателя: 3-фазный
• Питание: 400В (380В)
• Ток: 14,64 А
• Материал корпуса двигателя: алюминий
• Тип насоса: шестеренный Европейский
• Размеры всего привода: длина 770 мм; высота 342 мм; ширина 300 мм
• Всасывающая резьба: наружная М27х2 (для кабеля с гайкой ДКОЛ)
• Резьба экспресс: внешняя М22х1,5 (для кабеля с гайкой ДКОЛ)

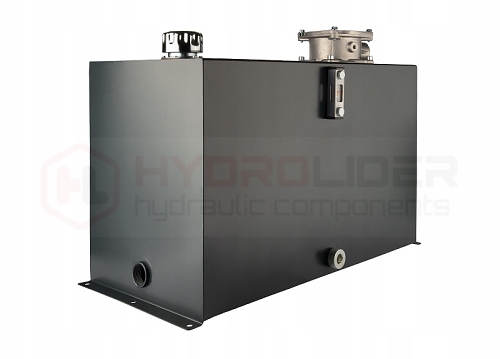

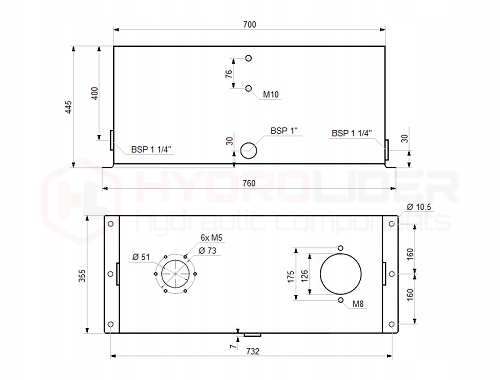

МАСЛЯНЫЙ БАК С ФИЛЬТРацией - СПЕЦИАЛЬНО ДЛЯ РАЗБРАСЫВАТЕЛЕЙ

Комплектный масляный бак с креплением на основании, оснащенный заливной пробкой с вентиляционным отверстием и фильтрующей сеткой, щупом уровня масла с термометром, сливной пробкой с магнитом и погружным фильтром с перепускным каналом на давление 1,5 бар и сменной вставкой.

МАСЛЯНЫЙ БАК С ФИЛЬТРацией – ТЕХНИЧЕСКИЕ ДАННЫЕ

• Общая емкость бака: 75 литров
• Уровень фильтрации: 25 мкм
• Место фильтрации: обратка
• Размеры бака: длина 600 мм; высота 450 мм; ширина 355 мм.
• Расстояние между монтажными отверстиями: 632 мм х 320 мм.
• Всасывающая резьба: внешняя М27х2 (для кабеля с гайкой ДКОЛ)
• Обратная резьба: внешняя М27х2 (для кабеля с гайкой ДКОЛ)

ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Маслоохладитель позволяет дровоколу работать еще дольше без необходимости делать перерывы для охлаждения гидросистемы. Особенно рекомендуется для дровоколов, работающих в промышленном режиме на предприятиях и фермах, где ведется обширная обработка древесины и требуется длительная и бесперебойная работа дровокола.

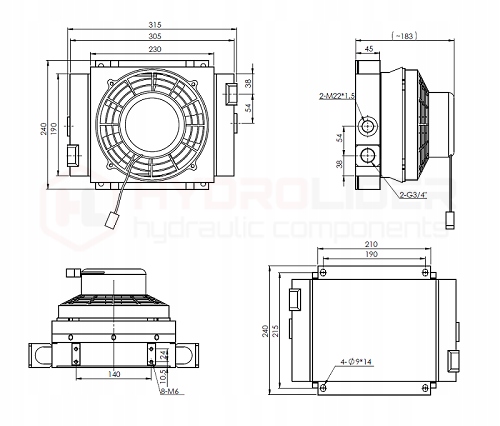

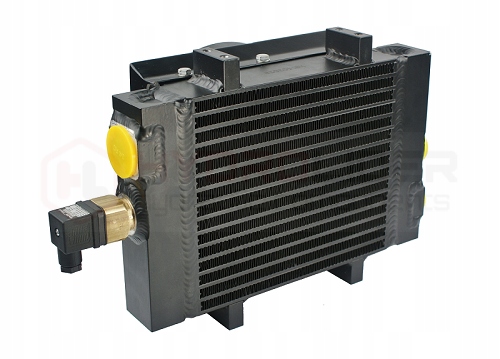

МАСЛЯНЫЙ ОХЛАДИТЕЛЬ - СПЕЦИАЛЬНО ДЛЯ РАЗБРАСЫВАТЕЛЕЙ

• Тип охлаждения: вентилятор
• Охлаждающая среда: воздух
• Электропитание: 12 В постоянного тока
• Диаметр вентилятора: 190 мм
• Расход воздуха: 1300 м3/ч
• Размеры охладителя: ширина 350 мм; высота 240 мм; толщина 190 мм.
• Входная резьба: внешняя М27х2 (для кабеля с гайкой ДКОЛ)
• Выходная резьба: внешняя М27х2 (для кабеля с гайкой ДКОЛ)

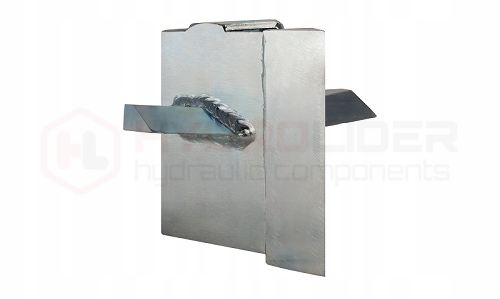

НОЖ КРЕСТОВЫЙ - СПЕЦИАЛЬНЫЙ ДЛЯ КОЛЕНИ

• Высота: 120 мм
• Материал корпуса: сталь
• Материал ножа: высококачественная закаленная сталь
• Покрытие: оцинкованное

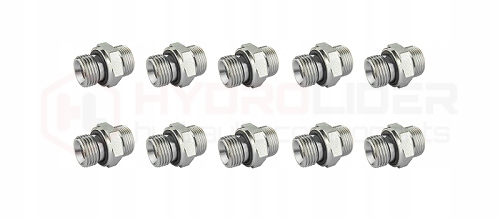

СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ И КАБЕЛИ

• Все гидравлические соединения, ввернутые в отверстия привода, насоса, бака и коллектора, входят в предлагаемый комплект (иллюстративное фото)
• Из-за свободы и разнообразия решений в конструкции разветвителя нам не удалось подобрать длину гидравлических шлангов, соответствующую конструкциям и решениям, используемым всеми пользователями. Поэтому мы не решили включать их в предлагаемый набор. Гидравлические шланги рекомендуем приобретать в конце, после того как все гидроэлементы из комплекта будут установлены на раму делителя.
