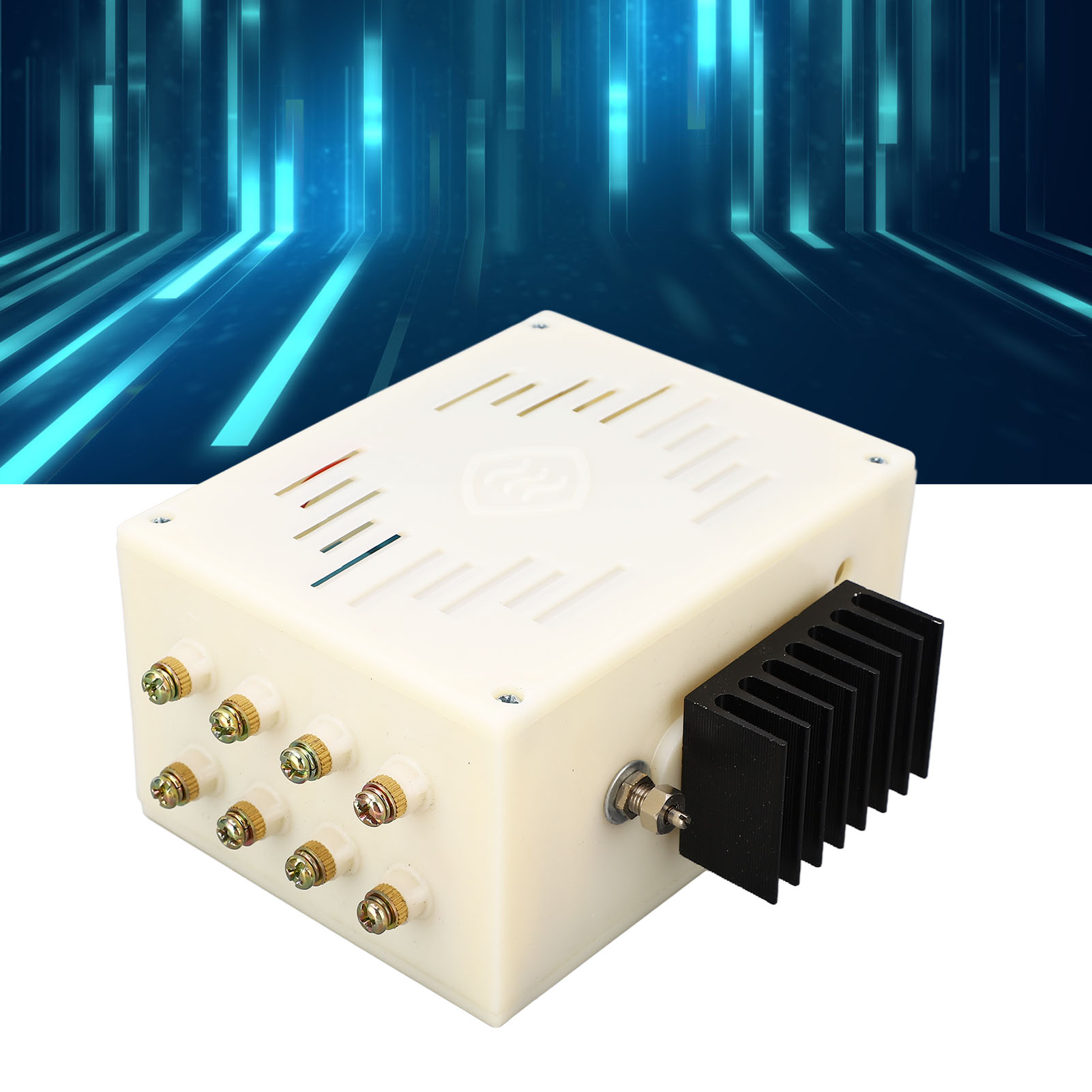

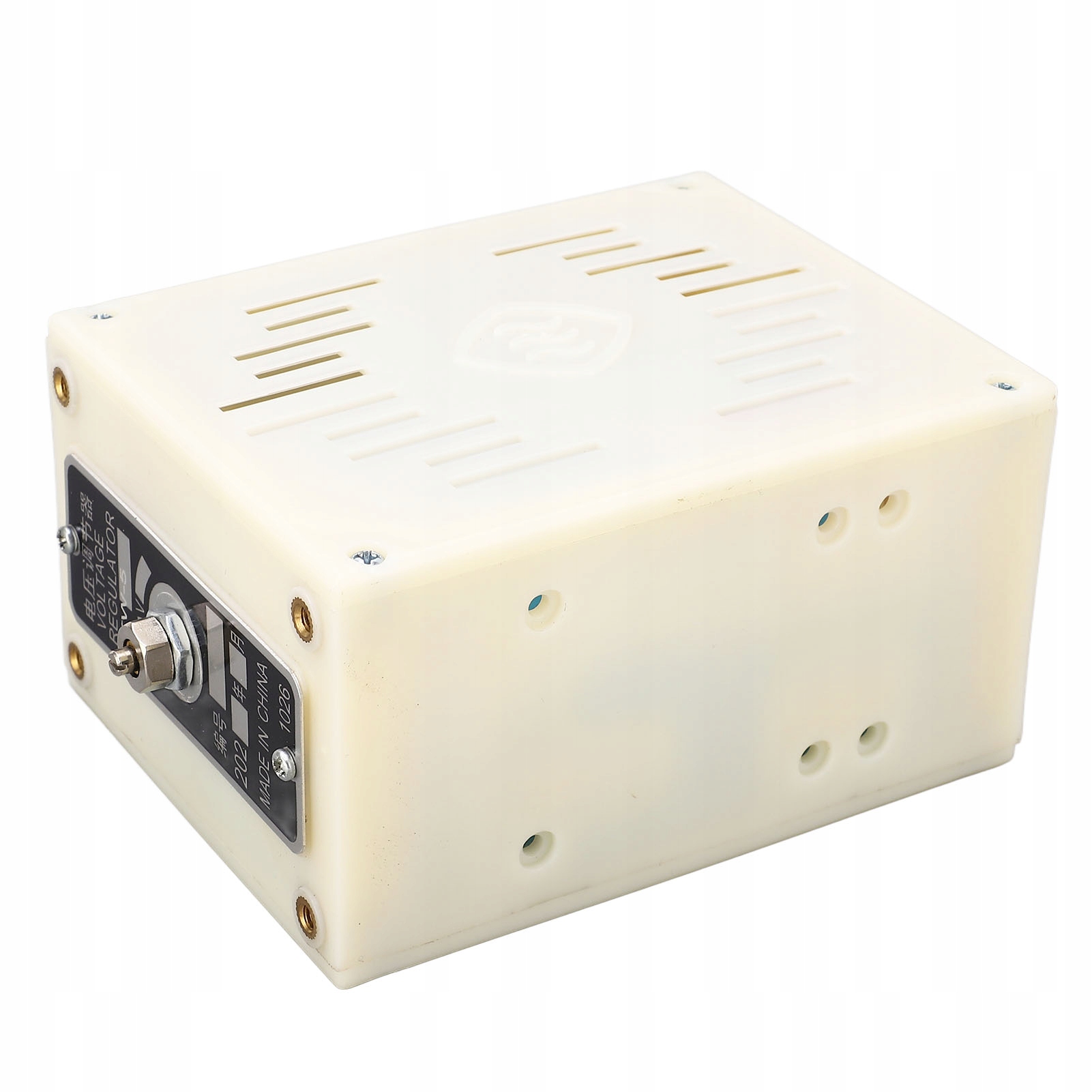

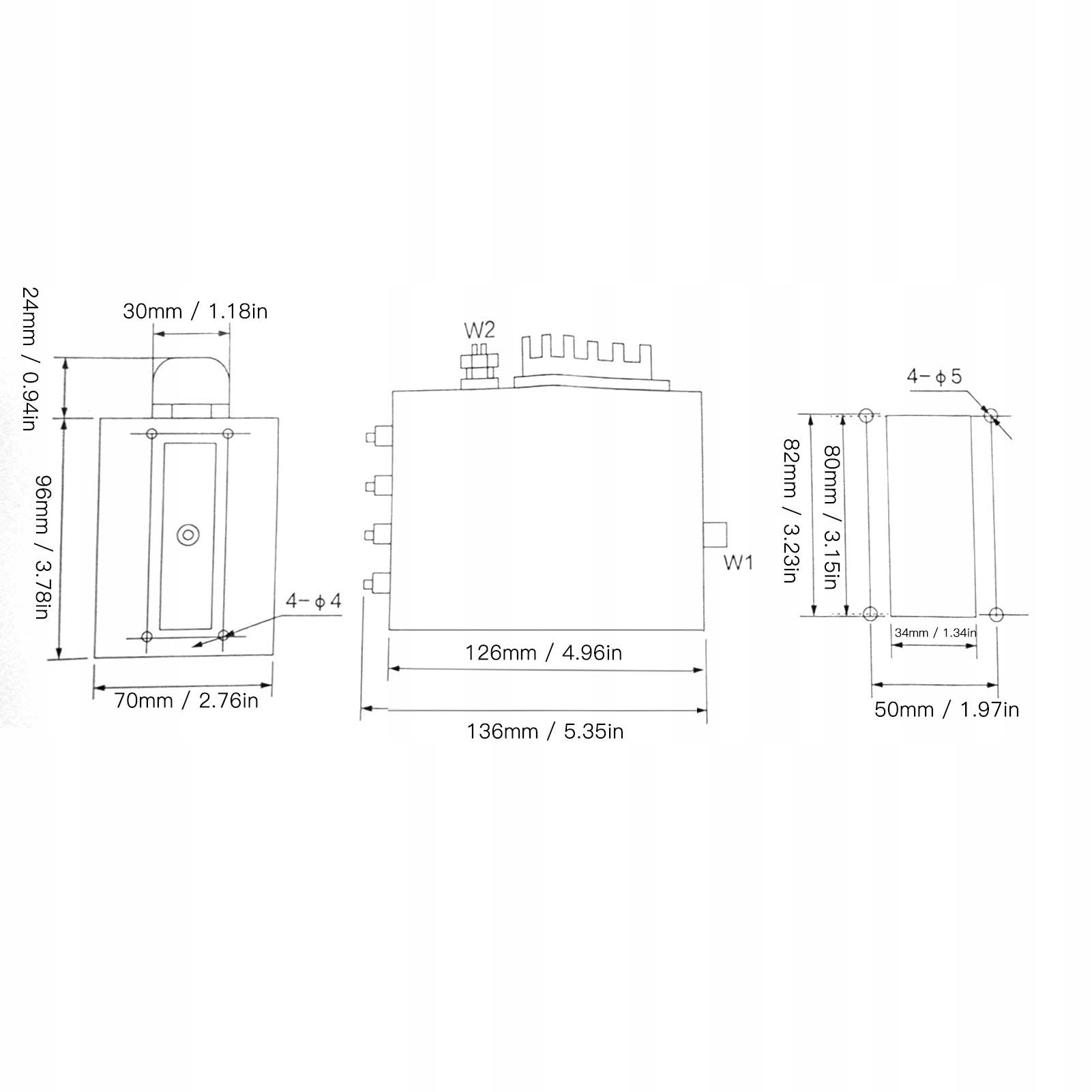

DTW 5 Регулятор напряжения 400В AVR Стабилизатор напряжения на 3 УЗ

Функция:

1. Защита цепи: когда обороты двигателя падают, встроенное выходное напряжение регулятора напряжения падает, что хорошо защищает цепь.

2. Высокая производительность: AVR имеет стабильное и быстрое регулирование напряжения, для более эффективной работы используйте регулятор напряжения. Экономьте время и силы.

3. Превосходный материал: регулятор напряжения изготовлен из материала ABS, обладает высокой ударопрочностью и устойчивостью к царапинам, а также устойчивостью к коррозии и простотой обработки.

4. Простота установки: регулятор напряжения имеет компактные размеры и легкий вес, поэтому простая установка может быть выполнена быстро. Никаких сложных этапов установки нет.

5. Применимый генератор: плата AVR подходит для трехфазного бесщеточного синхронного генератора переменного тока. Пожалуйста, проверьте модель на предмет лучшего соответствия. Можно использовать спокойно.

Спецификация:

• Тип изделия: Регулятор напряжения
• Материал: абс.
• Модель: DTW 5
• Степень регулирования напряжения в установившемся режиме: ± 1% или ± 2,5%
• Степень регулирования переходного напряжения (время восстановления TPROPORTION) Разница распределения реактивной мощности при параллельной работе: ± 10 % от максимального значения двигателя, ± 25 % от минимального двигатель
• Напряжение входного сигнала: 3 фазы 400 В, 50 Гц или 60 Гц
• Выходной ток тиристора: ≤ 4А (эффективное значение)
• Внешний потенциометр регулирования напряжения: 560 Ом 3 Вт
• Диапазон настройки напряжения: UN (1 ± 5%)
• Регулятор напряжения DTW 5 специально разработан для использования с 3-фазным бесщеточным двигателем Регулятор напряжения состоит из трансформатора, печатной платы и полупроводниковых компонентов и встроен в прямоугольную коробку. На передней части небольшой коробки находится головка потенциометра W1, которая используется для регулирования напряжения генератора. Мощность генератора находится в соответствующем диапазоне DTW5.
• (2) Убедитесь, что установка безопасна и правильность подключения.
• (3) Включите потенциометр регулирования напряжения W1 внутри DTW5. в направлении против движения вниз.
• (4) Установите потенциометр регулирования устойчивости W2 в среднее положение.
• 2.
• (1) Дайте генератору работать на номинальной скорости.
• (2) В нормальных условиях генератор может выполнять автоматическое создание напряжения. Если это невозможно, используйте провод, чтобы временно укоротить оба конца регулятора напряжения 4 и 6.
• (3) Настройка напряжения: отрегулируйте потенциометр регулировки напряжения W1 до достижения напряжения. достигает номинального значения.
• (4) Регулировка стабильности: отрегулируйте потенциометр регулировки стабильности W2, чтобы изменить время отклика. Отрегулируйте по часовой стрелке, чтобы увеличить демпфирование и повысить стабильность.
• Когда пользователи настраивают W2, они должны отрегулировать его с колебания на режим простого отсутствия колебаний (см. вольтметр), а затем отрегулировать его примерно на 1,5 °, чтобы сохранить определенный запас устойчивости. Если они отрегулируют его слишком сильно, он будет стабильным, но время отклика увеличится. W2 отрегулирован, в дальнейшем его регулировка не требуется.
• (5) Регулировка падения напряжения для параллельной работы: Для генераторов с требованиями параллельной работы используются регуляторы типа DTW5 с клеммами исходящих связей (7, 8) и тока.
• Трансформатор ТА подключается к потенциометру дифференциального управления RPL, а вторичный ток и направление трансформатора тока должны соответствовать требованиям регулирования, когда генератор находится под номинальной нагрузкой
• (Cos). φ = 0,8 задержки), отрегулируйте значение сопротивления RP1 от 0 до максимума, и напряжение генератора должно упасть со 100 В до уровня ниже 380 В. Если напряжение генератора увеличивается с 400 В до значения выше 420 В, замените два провода второй клеммы трансформатора. Следует подчеркнуть, что трансформатор должен быть подключен к фазе V, а клеммы регулятора напряжения (1, 2 и 3) должны совпадать с клеммами генератора. (U, V и W), в противном случае параллельное дифференциальное регулирование приведет к путанице.
• Для пользователей, которым необходимо работать только с одним компьютером (т.е. не работать параллельно), используйте регулятор напряжения DTW5 и используйте провода для коротких клемм 7 и 8.

Список комплектации:

• 1 регулятор напряжения
