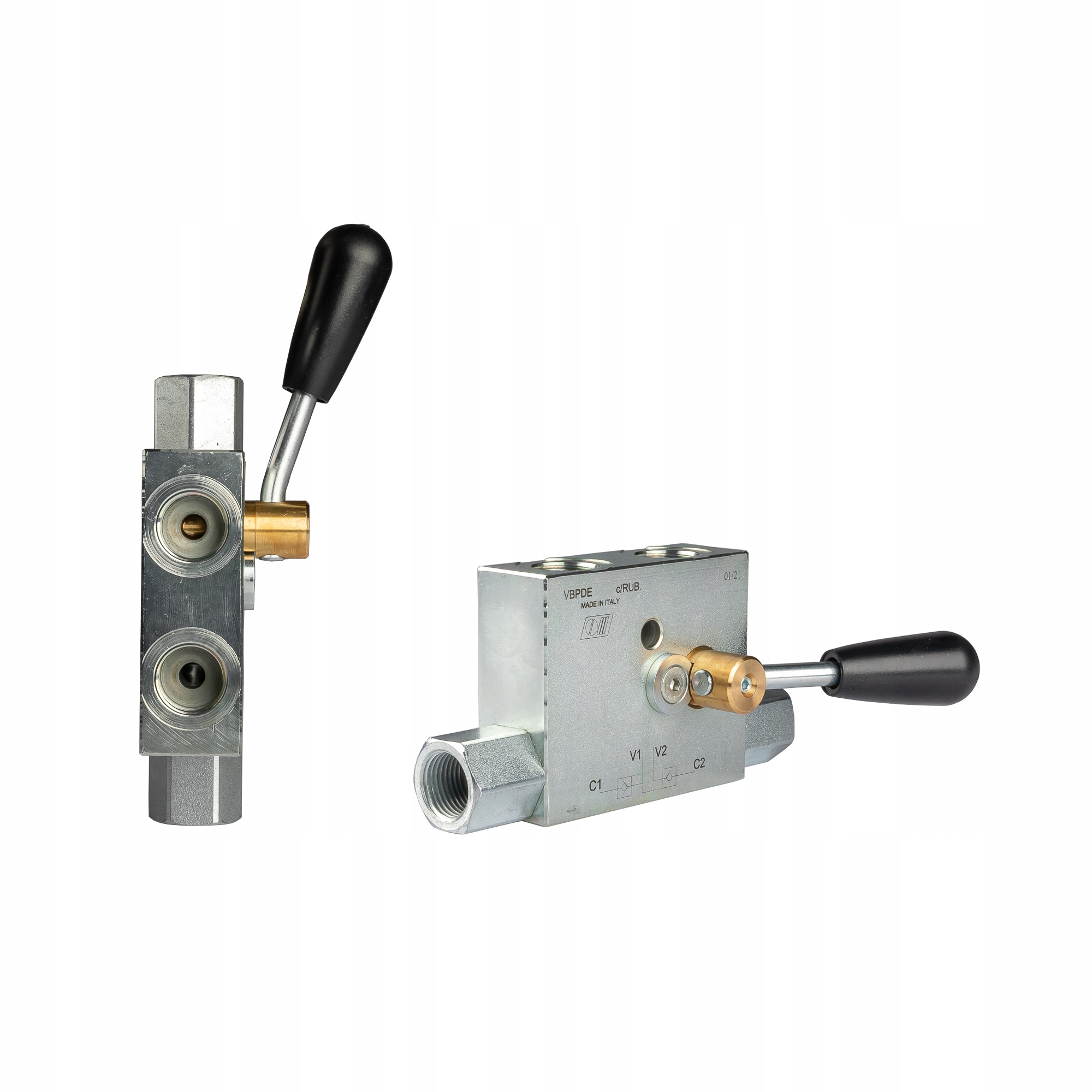

КЛАПАН ОБРАТНЫЙ ГИДРАВЛИЧЕСКИЙ VBPDE c/RUB 1/4"

"ЗАМОК" ДЛЯ ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Производство:

Оригинальный итальянский продукт марки Oleodinamica Marchesini, условное обозначение: VBPDE c/RUB 1/4"; 1.35.17.007

Применение:

Он широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и широко понимаемой промышленности.

Принцип работы:

Обратный клапан с двойным управлением, также известный как «затвор», используется для блокировки движения штока поршня привода в обоих направлениях. Он обеспечивает стабилизацию положения штока поршня, когда мы не управляем распределителем и на исполнительный механизм действуют большие силы. Блокировка клапана перестает работать, когда мы начинаем управлять гидрораспределителем.

Подключение:

Подключите V1 и V2 к линиям электропередачи, например. секции гидрораспределителя. Подключите C1 и C2 к приемнику, например. привод двойного действия.

Поток от V1 к C1 и от V2 к C2 полностью блокируется, когда нет давления на V1 и V2. Поток от V1 к C1 и от V2 к C2 открывается при приложении давления к V1 или V2.

Технические данные:

• Максимальный расход: 20 л/мин
• Количество гидравлических отверстий в корпусе: 4
• Внутренняя резьба в корпусе: 1/4" [BSP]
• Материал корпуса: оцинкованная сталь
• Допустимое максимальное давление: 350 бар
• Давление открытия потока от V до C: 4 бар
• Вес: 0,990 кг

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на основе минерального масла

Гидравлическая схема клапана VBPDE (фото):
