Термостат двухканальный/двухзонный IB-TRON 3100HT-2Z

ВНИМАНИЕ! ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯ!

В связи с тем, что в процессе продукционирования Аллегро неправильно совмещает предложения с товарами, учитывая лишь несколько параметров, пожалуйста, ИСПОЛЬЗУЙТЕ ТОЛЬКО ОПИСАНИЕ В СОДЕРЖАНИИ ПРЕДЛОЖЕНИЯа не в названии товара, которое может быть неверным.

К сожалению, мы не имеем на это никакого влияния и, несмотря на предоставление правильных параметров, Аллегро неправильно совмещает предложения с товарами.

Общая информация

Термостат IB-Tron 3100HT-2Z представляет собой двухканальный независимый микропроцессорный термостат, оснащенный большим жидкокристаллическим ЖК-дисплеем. отображать. Термостат предназначен для управления работой клапанов, воздушных заслонок, электронагревателей, насосов, вентиляторов и других устройств.

Модель серии IB–Tron 3100HT-2Z позволяет контролировать процессы нагрева и охлаждения. Позволяет поддерживать заданную температуру в двух независимых местах по заданному недельному графику работы.

Принцип действия

Логика действий зависит от текущего сезона. Летний и зимний сезоны можно установить навсегда или изменить автоматически в зависимости от средней температуры наружного воздуха T1 (если этот датчик подключен и работает как датчик наружной температуры). Более подробное описание сезона в инструкции по эксплуатации.

Отопление предусмотрено в зимний сезон. Термостат измеряет температуру, если она ниже желаемого на данный момент значения, термостат активирует нагревательное устройство для поднятия температуры до нужного уровня.

В летний сезон осуществляется охлаждение. Термостат измеряет температуру, если она выше текущего желаемого значения, термостат активирует охлаждающее устройство, чтобы снизить температуру до нужного уровня.

Прибор включается/выключается с учетом гистерезиса.

В настоящее время желаемая температура является переменной и ее значение зависит от недельного графика. Подробнее о расписании в инструкции.

Термостат имеет два независимых канала (поддерживает две зоны). То есть он объединяет два термостата в один. Каждая зона имеет свой датчик температуры и выход на исполнительное устройство.

Каждый канал имеет отдельно определяемый сезон, т.е. способ его определения можно задать индивидуально для каждого канала:

• постоянно зимой
• постоянно летом
• автоматически – в зависимости от наружной температуры. Автоматический режим общий для обоих каналов – он определяется на основе одной и той же внешней температуры.

На практике это означает, например, следующую ситуацию:

• Первый канал отвечает за температуру в помещении, а задача контроллера — нагрев и охлаждение. Поэтому первый канал зависит от автоматической смены сезона (в зависимости от внешней температуры).
• Второй канал отвечает за нагрев бака ГВС. Поэтому сезон для этого канала должен быть установлен «постоянно зима» (постоянный режим отопления)

Смена сезона в автоматическом режиме осуществляется в долгосрочном режиме с учетом гистерезиса.

Контроллер по умолчанию поддерживает три датчика температуры:

• T1 - внешний датчик температуры, от которого зависит время года
• T2 – датчик температуры второго канала
• T3 – датчик температуры первого канала (встроенный датчик)

Можно установить датчик Т1 в качестве эталонного датчика первого канала. Тогда функция автоматического выбора сезона неактивна.

Смена летнего/зимнего сезона меняет логику, и контролируется та же физическая мощность. Поэтому источник холода/тепла должен быть физически заменен в зависимости от установки кондиционирования воздуха.

Если для данного канала выбран режим автоматического определения сезона и внешний датчик Т1 используется в качестве эталонного датчика первый канал, то считается действительным зимний сезон.

Примеры применения

• Комнатный термостат – регулирование температуры в помещении или
• Термостат бака – контроль температуры в баке с горячей водой
• Напольный термостат – контроль температуры пола
• Регулятор насоса – включение насоса после достижения котлом соответствующая температура.
• Независимый контроль температуры в 2-х помещениях, если в каждом помещении имеется свой отопительный прибор (например, радиатор) или регулирующий прибор (например, клапан).

Пример подключения термостата

Пример подключения устройства показан ниже. Термостат контролирует температуру двух контуров. Исполнительным устройством на первом канале является насос – он включается, когда температура датчика Т3 падает ниже заданного значения. Исполнительным элементом второго канала является шаровой запорный клапан IB-Qxx. Он открывается, когда температура датчика Т2 падает ниже заданного значения. Клапан управляется дополнительным реле, поскольку он имеет трехточечное управление. Клапаны с двухточечным управлением, например, термоэлектрические приводы, насосы и т. д. не требуют дополнительного реле.

Клапаны и реле доступны на другом нашем аукционе.

Функции

• Большой жидкокристаллический ЖК-дисплей с синей подсветкой (опция), отображающий текущую температуру и другую информацию.
• Синий экран подсветка (подсветка включается при нажатии любой кнопки и выключается через некоторое время бездействия).
• Эстетичный и современный внешний вид.
• Простое, интуитивно понятное управление и программирование.
• Функция нагрева и охлаждения
• Внешний датчик температуры
• Комплексное программирование процесса в недельном цикле с точностью до 1 минуты и возможностью программирования до 4 временных сегментов каждый день для каждого канала.
• Ручной или автоматический режим работы.
• Три регулируемые температуры: Комфорт/Эконом/Отпуск
• Поддержка встроенного или двух внешних датчиков температуры (по одному на канал), подключенный к модулю питания. Оба датчика входят в комплект.
• Основное питание – батарейки не требуются – с памятью и резервными часами.
• Температура отображается с точностью до 0,1 °C.
• Возможность калибровки устройства (внешние датчики на длинных кабелях, независимая калибровка для каждого канала).
• Регулируемый гистерезис.
• Большой диапазон устанавливаемых температур.
• >Функция GUARD – защита устройства от повреждений.
• Функция TEST.
• Блокировка клавиатуры.

Комплект поставки

• 1x термостат (главная панель)
• 1x силовой модуль
• 2x стандартный датчик температуры
• 1x данное руководство

Технические данные

• Энергопотребление: <2 Вт
• Темп. хранение: -5 ÷ 50 ºC
• Темп. отображается: -20 ÷ 100 ºC каждые 0,1 ºC
• Диапазон настройки: 5 ÷ 90 ºC каждые 0,5 ºC
• Точность измерения : 1 ºC
• Гистерезис: 1 ÷ 10 ºC каждые 1 ºC
• Макс. нагрузка: 2 кВт на канал
• Питание: 230 В переменного тока
• Корпус: ABS
• Дисплей: ЖК-дисплей (3,2 дюйма)
• Размеры [мм]: 120x120x23
• Управление: Электронное
• Уровень защиты: IP30
• Временное резервное копирование: 36 месяцев

Датчики температуры

Термостат имеет встроенный датчик температуры, к модулю питания можно подключить два внешних датчика температуры.

Структура контроллера

Контроллер IB–Tron 3100HT-2Z состоит из двух частей: основной панели с ЖК-дисплеем и клавиатурой и релейный модуль.

Оба модуля соединяются друг с другом с помощью многожильного кабеля.

Размеры

Панель управления

1 — Дисплей

2 — Кнопка M

3 — Кнопка P

4 — Температура датчик

5 – кнопка ВВЕРХ

6 – кнопка ВНИЗ

7 – <кнопка b> ОК

ЖК-дисплей

Установка

Две части корпуса основной панели контроллера должны быть разделены. Для этого вставьте плоскую отвертку в две видимые прорези внизу панели и подденьте пластиковые крючки.

Отцепив крючки, осторожно отделите обе половины основной панели. Во избежание повреждения корпуса начинайте отделение с нижней части панели (со стороны крючков).

После разделения обеих частей отсоедините шлейф, соединяющий основную панель с исполнительным модулем, потянув за вилку из розетки на передней панели.

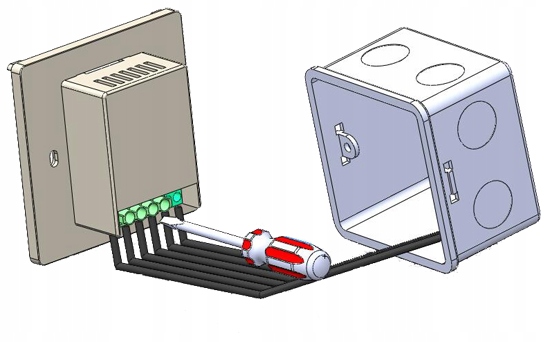

Кабели контроллера, выведенные в электроустановочную коробку, должны быть подключены к соответствующим клеммам контроллера в соответствии с инструкцией. Подключение должно выполняться при выключенном питании.

Осторожно уложите лишние провода в электромонтажную коробку, избегая напряжения, которое может привести к выдергиванию проводов из клемм.

Поместите исполнительный модуль контроллера в электроустановочную коробку и прикрутите заднюю часть корпус основной панели с двумя винтами.

Подключите ленточный кабель к разъему на передней панели главной панели.

Соедините две части контроллера, начиная с крючков в верхней части устройства и заканчивая крючками на внизу.

Для скрытого монтажа рекомендуется использовать прямоугольную монтажную коробку размерами 80x80x50 мм.

Коробка продается на отдельном аукционе.

Модуль реле

• 1, 2 - Между этими клеммами следует подключить датчик температуры T1 - замена встроенного датчика температуры (первая зона) или внешнего датчика температуры. датчик;
• 1, 3 — между этими клеммами должен быть подключен датчик температуры T2 — вторая зона;
• 4 - На этом выходе отображается фаза, когда контроллер хочет нагреть/охладить вторую зону;
• 5 - На этом выходе отображается фаза, когда контроллер хочет нагрев/охлаждение первой зоны;
• 6 - Нулевой провод сети электропитания 230В;
• 7 - Фазовый провод сети электроснабжения 230В;

Руководство пользователя:

Подробное руководство пользователя на польском языке:

http://download.insbud.net/pl/manuals/pl_ibtron_3100ht -2z.pdf

Руководство на английском языке:

http://download.insbud.net/en/manuals/en_ib-tron_3100ht-2z.pdf
