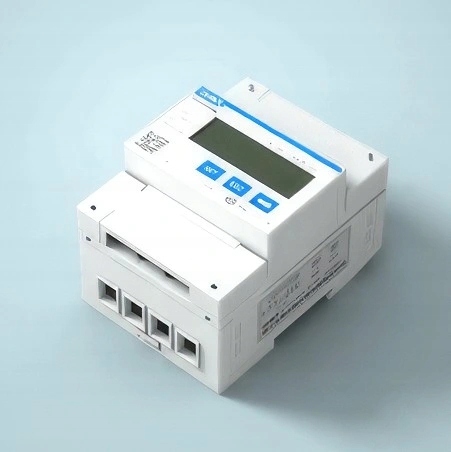

Счетчик электроэнергии Chint DTSU666 Modbus

Это усовершенствованный многофункциональный счетчик электроэнергии, который проверяет такие параметры, как:

• распределение нагрузки на отдельных фаз
• напряжения
• емкостной и индуктивной реактивной мощности

Счетчиктрехфазный, двунаправленный (считает потребление и производство ), четырехквадрантный и благодаря сертификату MID соответствует европейским стандартам измерений.

Работает с устройством PVMterminal, которое позволяет считывать и записывать данные на PVmonitor. веб-сайт .pl.

Прибор позволяет измерять:

• напряжение
• токи
• мгновенную активную мощность
• мгновенную реактивную мощность
• мгновенную реактивную мощность
• мгновенную реактивную мощность
• мгновенную активную мощность
• li>
• общая активная мощность

Он имеет выходы, настраиваемые для активной или реактивной энергии, и выход RS-485 с протоколом Modbus-RTU. Его можно использовать для контроля энергии, поглощаемой и подаваемой в сеть, емкостной и индуктивной реактивной энергии, а также для контроля других параметров сети при подключении.

устройство измеряет и передает информацию с такими параметрами, как:

• напряжение (В)
• частота (Гц)
• ток (А)
• энергия в измерении четырехквадрантный (кВтч/кВАрч)
• введено в сеть (экспорт)
• принято (импорт)
• всего

Совместимость

Измеритель совместим с FoxEss, Deye (SUN-12K-G03), Sofar Solar инверторы (SofarSolar KTLX G3) и систему Hoymiles, а также легко считываются с помощью различных типов устройств с портом RS-485, например Raspberry PI или компьютеры.

Измеритель НЕ МОЖЕТ работать с инверторами Huawei

Если он у вас есть инвертора, мы рекомендуем использовать представленный счетчик и ДОПОЛНИТЕЛЬНО устройство PVMterminal, позволяющее контролировать как генерационные и рабочие параметры инвертора Huawei, так и измеряемые счетчиком энергетические и рабочие параметры. DTSU666.

Возможные применения

Счетчик можно использовать в различных системах управления энергопотреблением, таких как мониторинг энергопотребления в домах, общественных зданиях, на заводах и других промышленных объектах. Его также можно использовать в системах возобновляемой энергии, таких как солнечные и ветряные электростанции, для мониторинга производимой энергии и подачи ее в сеть.

Связь Возможности устройства позволяютлегко интегрировать его с существующими системами, а его точность и надежность делают его пригодным дляпрофессиональных и домашних применений

Технические данные

• Соответствие стандартам lEC62052-11 lEC62053-21
• Тип подключения 3P4W
• Класс точности 1.0 для активного напряжения
• Номинальное напряжение (Un) 3х220/380В, 3х57,7/1000В
• Рабочий диапазон 0,7Un-1,2Un
• Собственная потребляемая мощность ≤ 1 Вт , 5 ВА.
• Ток постоянного тока, 60 Гц
• ЖК-дисплей 7 символов, 5,3 x 2,8 мм
• Светодиод количество вспышек на кВтч
• СвязьRS485, Modbus и DL/T
• Диапазон рабочих температур от -40°C до +75°C
• Диапазон температур хранения от -40°C до +85°C< /ли>
• Относительная влажность ≤ 95 % относительной влажности
• Уровень защиты IP54
• Размеры 98 мм x 65 x 72 мм.
• Вес около 0,4 кг
