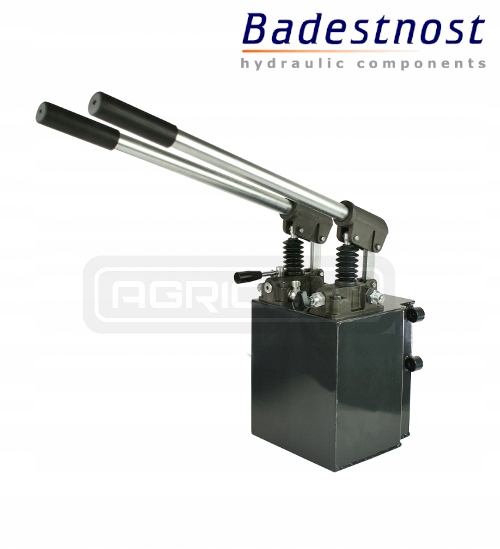

ДВА ГИДРАВЛИЧЕСКИХ РУЧНЫХ НАСОСА

УСТАНОВЛЕНЫ НА ОДНОМ БАКЕ

• НАСОС ОДНОСТОРОННИЙ 12см3
• НАСОС ДВУХСТОРОННИЙ 45см3
• БАК 10Л

Производство:

Оригинальный продукт Бренд Badestnost, символ: 1.40.95.10.1245

Применение:

Устройство широко применяется в гидросистемах сельского хозяйства, строительства и промышленности.

Универсальное применение:

• Передвижные системы на транспортных средствах, эвакуаторах и самосвалах в качестве основных или аварийных насосов.
• Стационарные устройства, прессы, гибочные. станки и другие машины мастерских.
• В любых гидросистемах по оригинальным проектам.

Пример применения: управление двумя приводами, работающими раздельно, один одностороннего действия, другой двустороннего действия.

Насосы прекрасно работают со всеми приводами марки Hydroleader из нашего предложения.

Технические параметры, гидравлическая и графическая схема одностороннего насоса объемом 12см3:

Один масляный разъем выходит из одностороннего насоса, что позволяет подключить односторонний привод. В односторонних приводах функцию возврата штока поршня выполняет пружина или масса поднимаемого материала; возврат штока поршня возможен только после отпускания перепускного клапана в насосе.

• Насос двухтактный, т.е. накачивает и всасывает одновременно.
• Масло перекачивается непрерывно при перемещении рычага вверх и вниз.
• Геометрия производительности насоса: 12 см3 на цикл
• Заводская настройка перепускного клапана: 300 бар
• Диапазон регулировки перепускного клапана: 30–380 бар
• Общий вес одного насоса: 3,20 кг
• Кабельное соединение: внешняя резьба BSP 3/8"

ГИДРАВЛИЧЕСКИЕ СХЕМЫ И ПРИНЦИП РАБОТЫ НАСОСОВ:

Технические параметры, гидравлическая и графическая схема двухстороннего насоса объемом 45см3:

Из двустороннего насоса выходят два масляных патрубка, что позволяет подключить двусторонний привод. В двусторонних приводах шток поршня выдвигается или втягивается в зависимости от настройки направления потока масла. Изменение направления потока контролируется рычагом, установленным на насосе.

• Насос двухтактный, т.е. накачивает и всасывает одновременно.
• Масло перекачивается все время при перемещении рычага вверх и вниз.
• Геометрическая производительность насоса: 45 см3 за цикл
• Заводская настройка перепускного клапана: 200 бар
• Диапазон регулировки перепускного клапана: 30–280 бар
• Общий вес одного насоса: 3,60 кг
• Кабельное соединение: внешняя резьба BSP 3/8"

Технические данные бака:

Банк с порошковой покраской, емкостью 10 литров, изготовлен из высококачественной стали на профессиональной производственной линии. Проверено на герметичность и долговечность. Вес: 4,10 кг

В комплект входят (фото):

• Бачок
• Два насоса
• Рычаги
• Прокладки
• Наборы винтов
• Шланги с фильтром

Для безопасности и качества транспортировки Комплект поставляется в разобранном виде.
