Дюбеля рамы

8х80 мм, 50 шт

Состоит из втулки из полиамида и винта из оцинкованной стали с шестигранной головкой со встроенной шайбой и гнездом ТХ.

Рекомендуется для крепления металлических элементов и в местах, где необходима большая прижимная поверхность и не требуется промывка головки винта, в отличие от винтов с потайной головкой.

Наиболее важные параметры

• Модель: KPS-FAST-08080K
• Размер вилки: 8,0x80 мм
• Максимальная полезная длина : 10 мм
• Упаковка: 50 шт.
• Гнездо: TX-30

Разъем расширения состоит из:

• втулка — пластиковый элемент
• соединитель — стальной винт с потайной головкой и торцевым ключом TORX-30

Оригинальный продукт известной компанииKLIMASWkręt-Met ®

Функции и преимущества

1. Головка торцевая TX-40/SW-13

Гнездо TX гарантирует оптимальную передачу крутящего момента, а использование шестигранной головки SW позволяет затягивать винт с соответствующим усилием (например, с помощью динамометрического ключа).

2. Уменьшение резьбы

Точная установка винта. Увеличенная сила расширения во второй зоне расширения.

3. Антикоррозионная защита - цинковая чешуйка

Чешуйчатый цинк в два раза устойчивее к коррозии, чем гальванический цинк. Лаборатория Klimas Wkręt-met подтвердила отличное качество покрытия испытаниями в соляной камере (240 часов в соляной камере для чешуйчатого цинка по сравнению со 120 часами для гальванического цинка).

4. Футболка из полиамида

Лучшие физические и химические свойства, чем у полипропилена или полиэтилена.

5. Огнестойкость

Для монтажа фасадных систем несущая способность соединителя имеет достаточную огнестойкость не менее 90 минут (R90). если расчетная нагрузка на один разъем NR<0,8кН (без постоянной центральной нагрузки).

Субстраты и примеры применения

А. Бетон

B. Цельнокерамический силикатный кирпич

C. Керамический блок,

D. Просверленный силикатный блок,

E. Автоклавный бетон AAC

1. Монтаж вентилируемых фасадов

2. Монтаж кондиционеров

3. Крепление по технологии теплой сборки

4. Крепежные элементы строительных сооружений

5. Крепление по технологии «теплой сборки»

6. Крепежные элементы строительных сооружений

Это всего лишь примеры приложений.

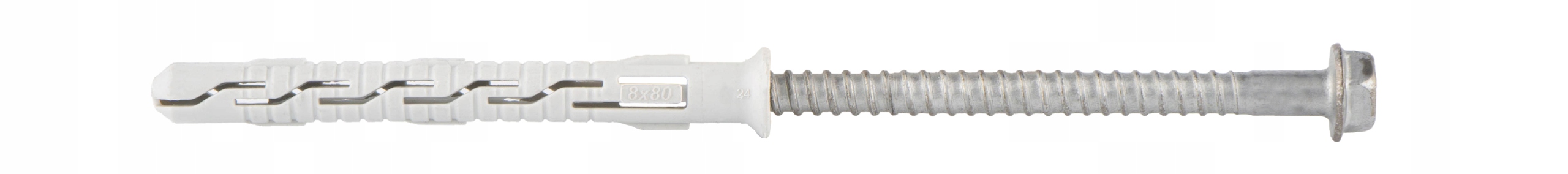

Дюбель рамы с винтом с шестигранной головкой со встроенной шайбой и гнездом ТХ, рекомендуется для крепления металлических элементов.

Разъем расширения состоит из:

• Пластмассовый элемент – рубашка
• Соединитель – стальной винт

Первоначальная сборка разъемов:

• более простой и быстрый монтаж
• готовые к использованию изделия без необходимости сборки
• нет ошибок при подборе втулки под винт

Характеристики продукта

Закрепить

• [Dk] Диаметр штифта: Ø 8,0 мм
• [Lk] Длина штифта: 80 b>мм
• [Tfix] Макс. полезная длина: 10/30 мм
• [Heff] Глубина крепления: 50/70 мм
• Материал шипов: полиамид (нейлон)
• Количество штук в упаковке: 50

• [Dw] Диаметр винта: Ø 6,0 мм
• [Lw] Длина винта: 85 мм
• Тип разъема: SW-10 и TX-30
• Материал винта: оцинкованная сталь
• Количество штук в упаковке: 50

Сертификат

Европейское техническое одобрениеETA 12/0272

Предлагаемые нами саморезы характеризуются высочайшим качеством и могут безопасно использоваться в строительстве. Мы прилагаем все усилия для того, чтобы поставляемая нашим подрядчикам продукция была безопасной и адаптированной под конкретные задачи.

Метод установки

• Перед установкой определите подложку, на которую будет установлен разъем, и сравните нагрузки, которые выдерживает разъем, с допустимыми нагрузками, указанными в паспорте продукта или Европейской технической оценке.
• Длину соединителя следует выбирать такую, чтобы зона расширения располагалась в конструкционном материале стены (толщина закрепляемого элемента соответствует максимальной полезной длине соединителя).
• Глубина заделки. отверстие для сверления должно быть как минимум на 10 мм длиннее глубины крепления соединителя – это обеспечит правильную посадку втулки в отверстии и исключит проблему затяжки винтов.
• Использование Не рекомендуется использовать молоток при сверлении в перфорированном кирпиче, керамических блоках и газобетоне, который разрушает стены и не обеспечивает надежную установку соединителя.
• Диаметр просверливаемых отверстий должен соответствовать диаметру. используемых дюбелей.
• Просверленное отверстие следует очистить, например, дважды переместив сверло, что позволит удалить шлам наружу, отверстия, просверленные вертикально вниз, требуют более глубокого сверления или выдувания скопившегося шлама <. /li>
• Дюбель вставляется в просверленное отверстие и винт ввинчивается до тех пор, пока он полностью не войдет во втулку.
• Приложение усилия может привести к его ослаблению, которое не закрыто. гарантия производителя.
• Установку следует производить при температуре от -20 °С до +40 °С (относится к температуре основания).

Шурупы KLIMAS – самый распространённый выбор профессионалов

*мерный стакан в комплект не входит.
