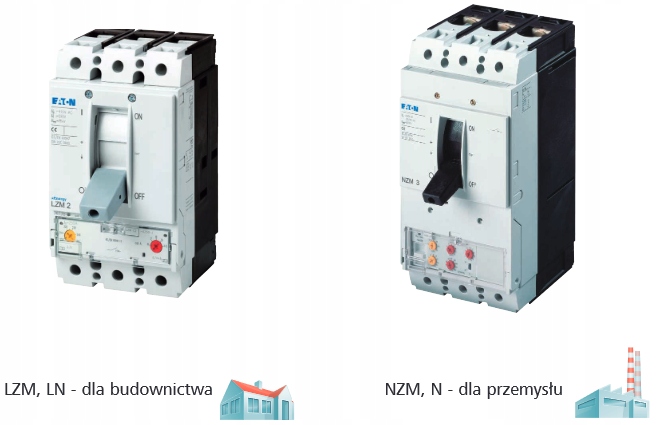

Компактные выключатели мощности NZM до 1600 A

Компактные переключатели NZM с номинальными токами от 20 до 1600 A используются для защиты цепей от воздействия перегрузки и коротких цепей. С точки зрения функциональности их можно использовать в качестве поставки, дренажа и сцепления. Разнообразие выступлений позволяет им использовать для защиты установки, двигателей, генераторов или трансформаторов. Четыре компактных размера, 3- и 4-полюсные версии, емкость короткого замыкания до 150 тыс. Лет в сочетании с современным дизайном, небольшими размерами и простотой установки, доступная работа в самых тяжелых условиях. Эксперты с электронными триггерами стандарта позволяют использовать возможности коммуникации по развитию и диагностику.

nzmn питания переключателей (ICU = 50 Ka)

• Подключаемая емкость 50 кА

• Настройка триггеров перегрузки

• экземпляр немедленно короткий срок службы

• В электронной версии настройка схемы -настройка схемы схемы

• В электронных версиях триггеров VE и AE, общение и диагностика в стандартной комплектации!

• Полное предложение доступно в каталоге «Промышленное оборудование»

• Возможность вверх или с именного триггера

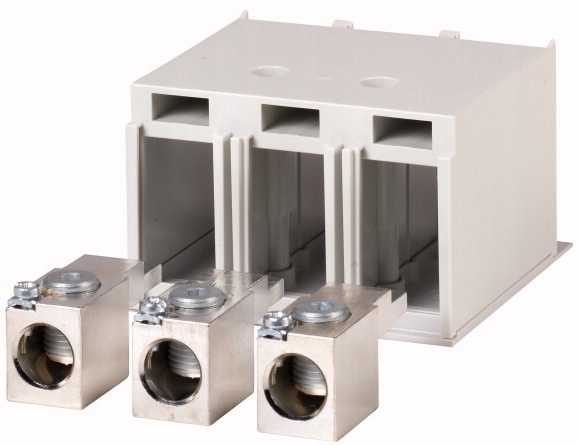

eaton nzm2-xka туннельный зажим 271457

• Минимальный порядок: 1 ПК
• Модель: Другое
• Страна происхождения: de
• Интервал порядка: 1
• до количества поля: 3
• до числа поля: 85389099
• Производитель: Eaton Electric
• Бренд: Eaton Electric
• Код продукта: 164266
• ean: 4015082714574
• ean: 40150827714574
• ean: 40150827714574

Ссылка на каталог NZM и N и аксессуары:

https://www.moeller.pl/documentation/katalogi/hpl2011_17_is.is.pdf

Разнообразие производительности позволяет их использовать для защиты инсталляций, двигателей, генераторов или трансформаторов. четыре компактных размера, 3- и 4-полярные версии, емкость короткого замыкания до 150 кА в сочетании с современным дизайном , с небольшими размерами и простотой сборки оборудования позволяет работать в наиболее суровых условиях. Переключатели с электронными триггерами в стандартной комплектации позволяют использовать обширные возможности связи и диагностику.

Преимущества:

• Функции расширенного измерения, связи и диагностики,

• Компактная и эффективная конструкция,

• Широкий диапазон номинальных токов от 20А до 1600а в 4 номинальных размерах,

• Самый высокий уровень безопасности,

• 4 уровня соединения до 150 кА,

• Универсальные аксессуары,

• Различные методы сборки и здания.

заднее соединение

Когда необходимо использовать основной переключатель с ручкой вращения сцепления в чрезвычайно маленьком пространстве: быстрая установка с помощью компактного механического крепления, адаптируясь к максимальному току 300 А и удобной работой через ручку. Все соединительные варианты, будь то переключатели, и отключения питания от ассортимента NZM1 и NZM2 могут быть настроены с помощью заднего бокового соединения.

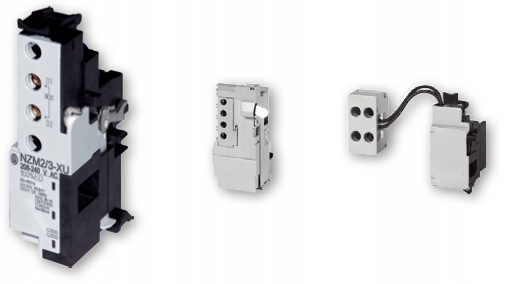

рост и атрофические триггеры

I Атрофические и восходящие триггеры для напряжений AC/DC 12-600 В предлагаются, которые можно использовать для удаленного (аварийного) выключения выключателя или блокировки блоков между коммутаторами. После введения напряжения на катушке для трубчатых спусков или после удаления напряжения из атрофического триггерного катушки, NZM переключает переключает состояние освобождения отключения. Рост и атрофические триггеры монтируются на правой стороне переключателя.

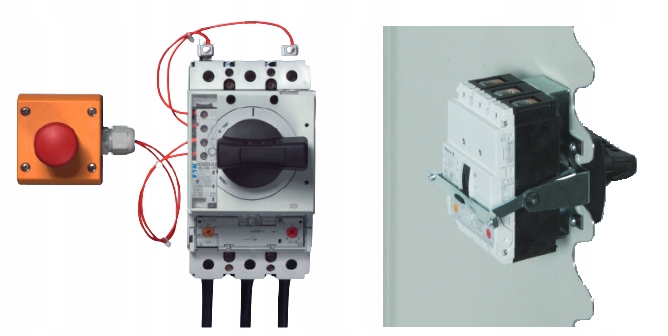

Применение основных переключателей

Когда ударный триггер используется с двумя встроенными перед вспомогательными контактами, все цепи основного и вспомогательного тока отключаются при выключении выключателя. Благодаря этому, новые продукты Eaton могут быть легко и недорогими, поскольку основные переключатели с функцией аварийной остановки с напряжением до 1600 A, в соответствии с IEC 60204-1, VDE 0113 Часть 1

боковой привод

На интенсивность 1600 А боковой привод позволяет запустить переключатель либо справа, либо слева. Благодаря нашему дополнительному углу сборки вы можете оптимально использовать пространство в гардеробе управления. Таким образом, вы можете использовать монтажный диск для управления машиной для прикрепления других элементов управления.

Инновационная система основных контактов

Инновационная система с двумя фризезированными контактами увеличивает скорость соединения. Одновременное сокращение количества выделенного тепла позволяет более широко использовать их в распределительных устройствах. Переключатели характеризуются прочностью короткого циркура до 150 тыс. Лет и достигают ICU = ICS для всех коротких токов. Благодаря таким функциям получается высокий уровень безопасности, также с чрезвычайно высоким током короткого цикла.

Полная эффективность до 50 ° C

Переключатели и разъединители были разработаны таким образом, чтобы при температуре окружающей среды до 50 ° C не наблюдается снижения номинального значения рабочего тока.

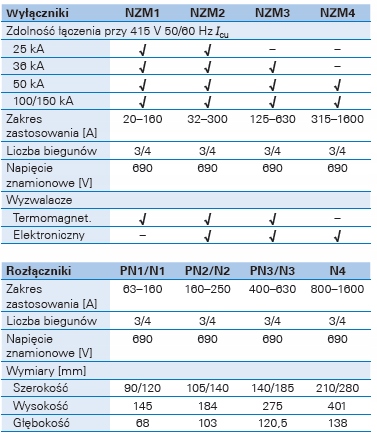

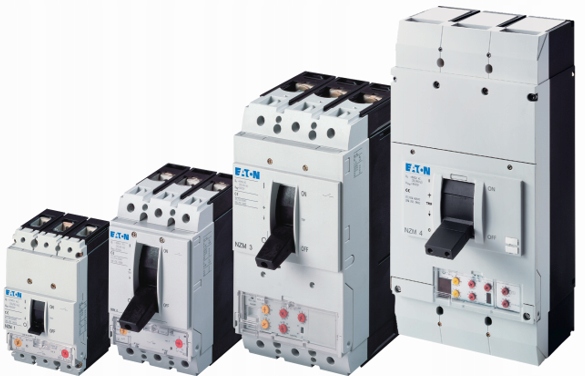

размеры четырех переключателей, четыре уровня навыков соединения

Модульная конструкция обеспечивает функциональную и оптимизированную для ценового соединения с зажимами, установкой реле и другими аксессуарами. Четыре размера коммутаторов с четырьмя диапазонами прочности соединения, от ценовой атрактивной версии 25, используемой в субъектно используемых, через версии 50 и 100, до 150 кА/415 В версий, используемых в основных распределительных игроках, покрывают диапазон тока до 1600 а.

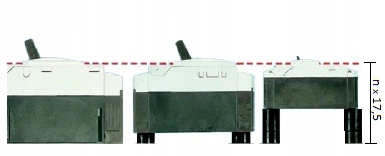

Система регулировки глубины

Все переключатели разработаны таким образом, чтобы их глубина была кратна 17,5 мм, это также относится к аксессуарам, установленным с фронта. Благодаря использованию дешевых и простых элементов расстояния, вы можете без использования дорогих и пользовательских элементов, выровнять фронты переключателей. Независимо от используемого типа переключателя, оборудования с рычагом или роторным приводом, переключатели всегда находятся на одной глубине. Мы экономим время, потому что нет необходимости в индивидуально изготовленных элементах расстояния.

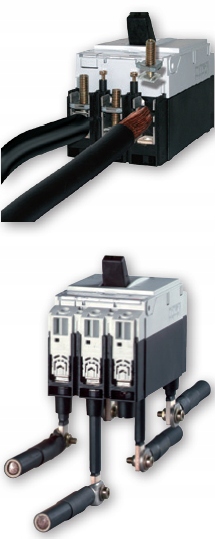

Гибкая система соединения

Небольшие переключатели NZM1 до 160 A в качестве стандарта оснащены зажимами коробок, что позволяет подключить кабели и медные ленты. NZM2, 3, 4, как стандартные переключатели, имеют винтовые соединения, через которые могут быть подключены рельсы и кабели с кончиком глаз. Различные дополнительные подключения могут использоваться для всех переключателей как в стационарных, так и в расширяющихся версиях. Туннельные соединительные зажимы универсальны для соединения меди и алюминиевых кабелей. Используя дополнительные крышки для контактов и кабельных советов, вы можете получить степень защиты до IP2X. В этом простом способе со стороны снабжения защита получается от прямого прикосновения.

аксессуары

Объединение аксессуаров снижает затраты на заказ и хранение. Благодаря соответствующему дизайну можно легко и быстро изменить переключатель. Разнообразие аксессуаров обеспечивает очень высокую гибкость, когда дело доходит до соответствия переключателей с потребностями пользователя.

.

.

Все товары, которые мы продаем, являются оригинальными и новыми продуктами.
