ексцентриковий затискач до столу верстата. з тео горіхом
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 46
Оплачивая «ексцентриковий затискач до столу верстата. з тео горіхом», вы можете быть уверены, что данное изделие из каталога «Держатели и приспособления для крепления» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Эксцентриковый зажим на столе станка. с Т-образной гайкой 18 MITEE-BITE
Эксцентриковый зажим с Т-образной гайкой
Универсальная система зажима для зажима заготовок различной формы и формы, квадратной, наклонной, вогнутой или выпуклой.
Исполнение: Особенностью этих зажимов является стальной винт (прочность 10,9) с эксцентриковой головкой. Эксцентриситет вызывает зажимное движение с очень высокой силой зажима. Зажимной элемент представляет собой латунную шестигранную пластину.
Применение: С помощью стопорных штифтов и 1 или 2 крепежных винтов каждый элемент можно закрепить в различных формах. . Небольшая высота конструкции позволяет беспрепятственно обрабатывать поверхность элемента. Таким образом, нет необходимости учитывать положение нажимных колодок при программировании ЧПУ. Кроме того, небольшие размеры конструкции обеспечивают эргономичный многократный монтаж. Монтажные зажимы также можно использовать в качестве упоров.
Применение: Термообработанные Т-образные гайки вставляются в Т-образный паз и фиксируются шпилькой с резьбой. Крепление осуществляется поворотом эксцентрикового винта.

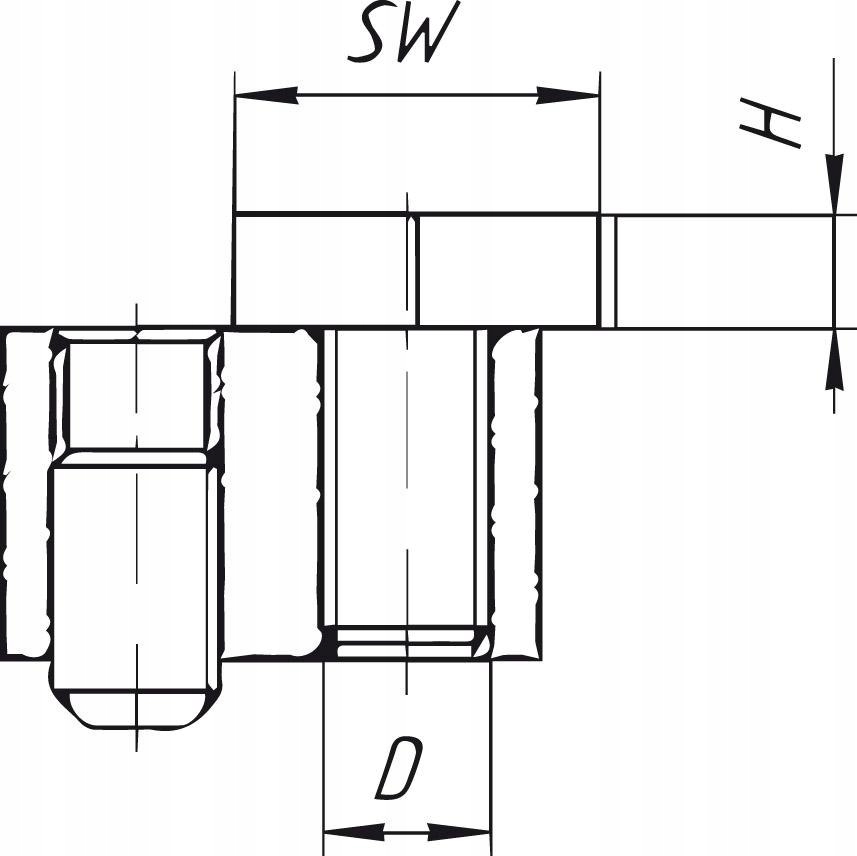

Параметры
- Размер ключа: 25 мм
- Усилие зажима: 18 кН
- Ширина Т-образного паза N: 18 мм
- Диаметр резьбы D: M12
- Шестигранная головка Шестигранник b >: 8 мм
- Высота пластины H: 9,5 мм

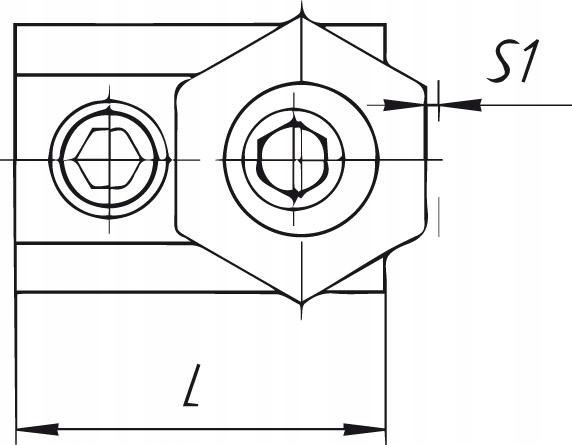

- Ход эксцентрика S1: 2 мм < /ул>
