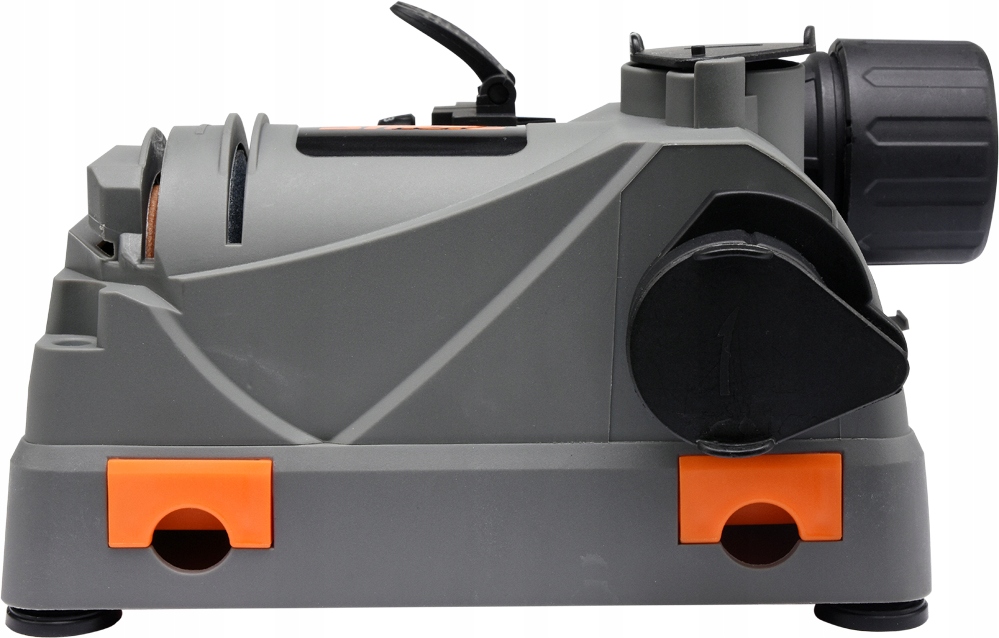

МНОГОФУНКЦИОНАЛЬНАЯ ТОЧИЛКА 150ВТ, 5500 ОБ/МИН, ДЛЯ ЗАТОЧКИ СВЕРЛ 3-13ММ

Точилка электрическая многофункциональная 150 Вт предназначена для заточки стальных сверл 3 мм-13 мм, ножей, ножниц, топоров и колунов.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Напряжение сети - 230 В
• Частота сети - 50 Гц
• Номинальное мощность - 150 Вт
• Номинальная частота вращения - 5500 мин-1
• Диаметр сверла - 3 мм-13 мм
• Угол вершины сверла - 118 градусов
• Класс изоляции - II
• Уровень защиты - IP20
• Уровень шума: - звуковое давление LpA±KpA - 81,56±3 дБ(А) - звуковая мощность LwA±KwA - 94,56 ±3 дБ(А)
• Вес - 1,62 кг

Параметры

• Мощность [Вт]: 150
• Скорость вращения [1/мин]: 5500

Назначение/применение

• заточка сверл, предназначенных для сверления по металлу или универсальных сверл
• заточка ножей
• заточка ножниц
• заточка топоров и тесаков

при условии выполнения всего вышеперечисленного. изделия изготовлены из стали.

Как использовать

Перед началом работы поместите точилку на ровную, плоскую и твердую поверхность. Убедитесь, что все ножки инструмента стоят на земле. Точилку следует использовать только в сухих помещениях, в недоступном для посторонних лиц, особенно детей.

ЗАТОЧКА СВЕРЛА

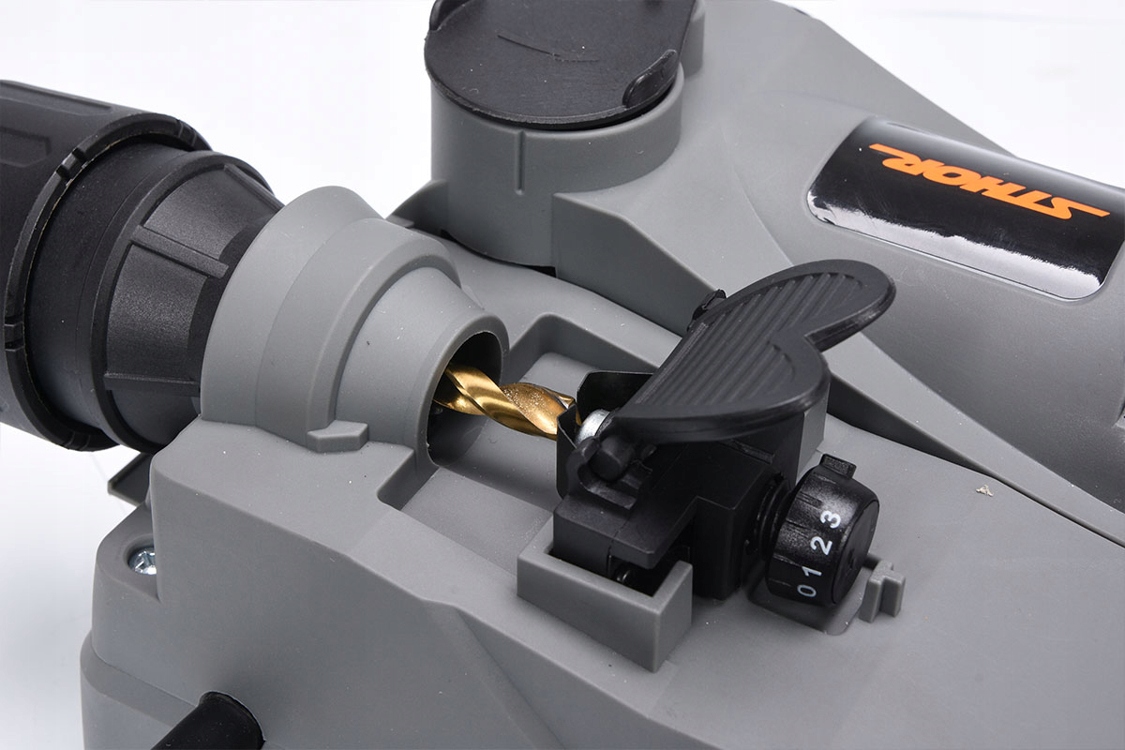

Прежде чем приступить к заточке сверла , прикрепите его к держателю соответствующим образом. Для этого нажмите на защелку челюстей, чтобы открыть их (III). Ручкой рукоятки установите диаметр немного больше диаметра затачиваемого сверла, чтобы обеспечить свободное перемещение сверла в рукоятке. Вставьте держатель в гнездо для позиционирования сверла (IV). Обратите внимание, что держатель сверла имеет шлицы, которые следует вставить в пазы гнезда (V). Поднимите защелку челюсти, чтобы захватить сверло, поверните сверло так, чтобы оно было зажато в самом узком месте (VI).

С помощью регулировочной ручки установите количество материала, собираемого во время заточки. Поворот ручки в направлении стрелки увеличивает количество собираемого материала (VII). Для обычной заточки сверла установите минимальный уровень собираемого материала. В случае большего повреждения сверла установите более высокий уровень собираемого материала.

Прижмите сверло к торцу позиционирующего штифта (VIII), а затем, затянув ручку рукоятки по часовой стрелке, зафиксируйте сверло в держателе (IX). Нажмите на защелки челюстей и откройте их, затем выдвиньте ручку с прикрепленным сверлом из позиционирующего гнезда.

Подключите точилку к электрической сети, включите точилку и дождитесь достижения номинальной скорости. Откройте крышку гнезда для заточки сверл, сдвинув ее в направлении стрелки. Вставьте держатель за прикрепленным сверлом в гнездо, убедившись, что шлицы держателя вошли в выемки в гнезде (X). Услышав скрежет, подвигайте им вперед и назад в течение 5–10 секунд, слегка прижимая сверло к шлифовальной пластине. Затем вытащите держатель из гнезда, поверните его на 180 градусов и повторите операцию для другого края сверла. Обязательно затачивайте обе кромки сверла.

Внимание! Каждый край следует затачивать одинаковое время и прижимать с одинаковой силой. Это позволит избежать неравномерной заточки сверла.

При заточке сверл диаметром 10 мм и более боковая поверхность сверла также должна быть отшлифована. Для этого после заточки, как описано выше, вставьте держатель со сверлом в гнездо для заточки боковой поверхности сверла и слегка нажмите на несколько секунд (XI). Затем вытащите держатель из гнезда, поверните его на 180 градусов и повторите операцию для второй контактной поверхности сверла.

Внимание! Каждую поверхность следует шлифовать одинаковое время и прижимать с одинаковой силой. Это предотвратит неравномерную заточку сверла.

После заточки сверла следует оценить результаты своей работы. Если после заточки кончик сверла посинел или приобрел цвет, отличающийся от естественного цвета стали, это означает, что поверхность перегрелась и во время заточки следует уменьшить давление сверла на заточную пластину.

Если после заточки края сверла не равны по длине, необходимо выровнять время и усилие фокусировки

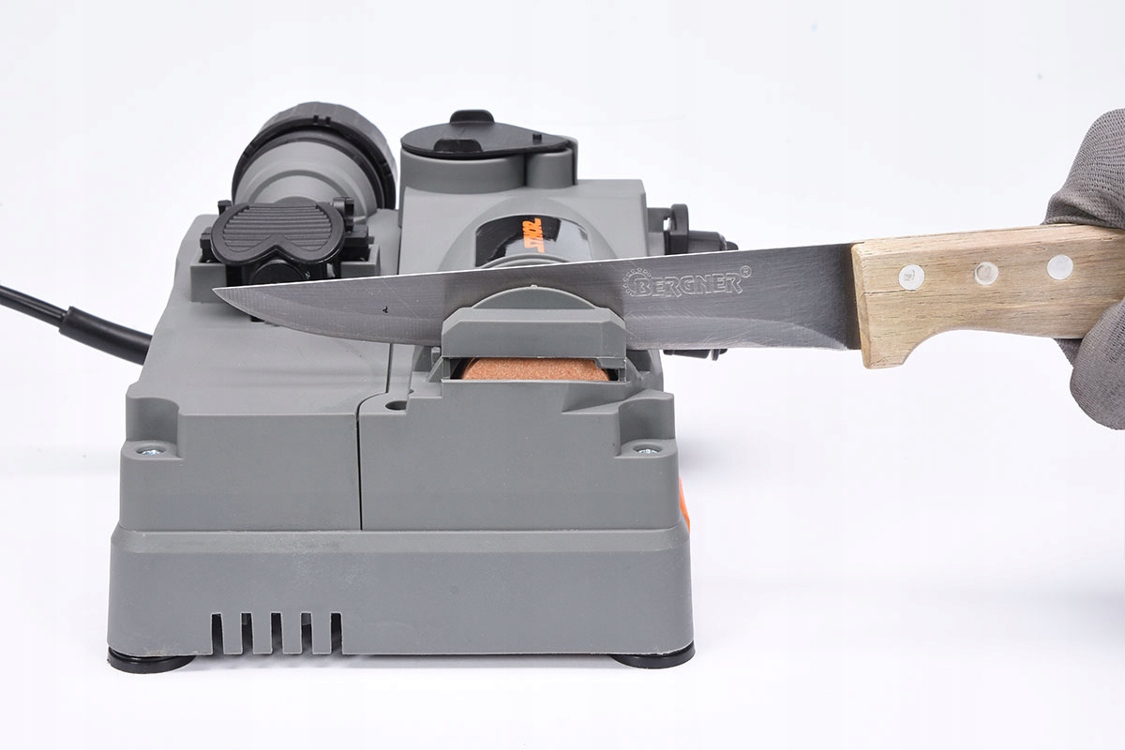

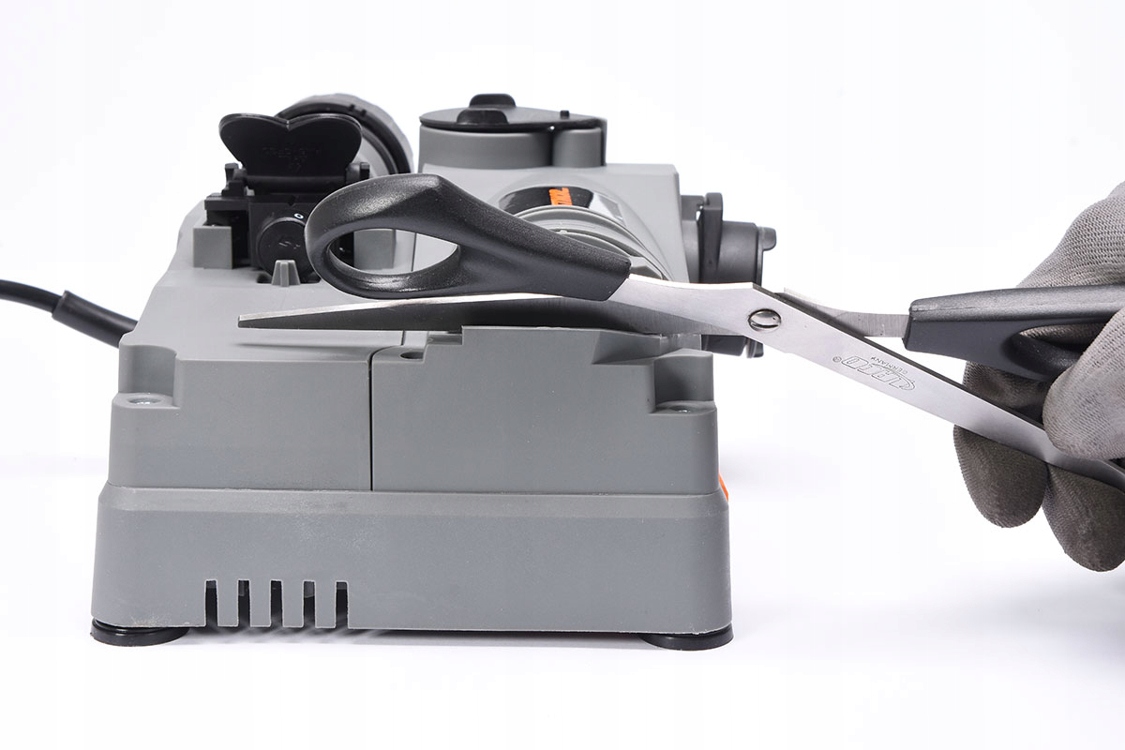

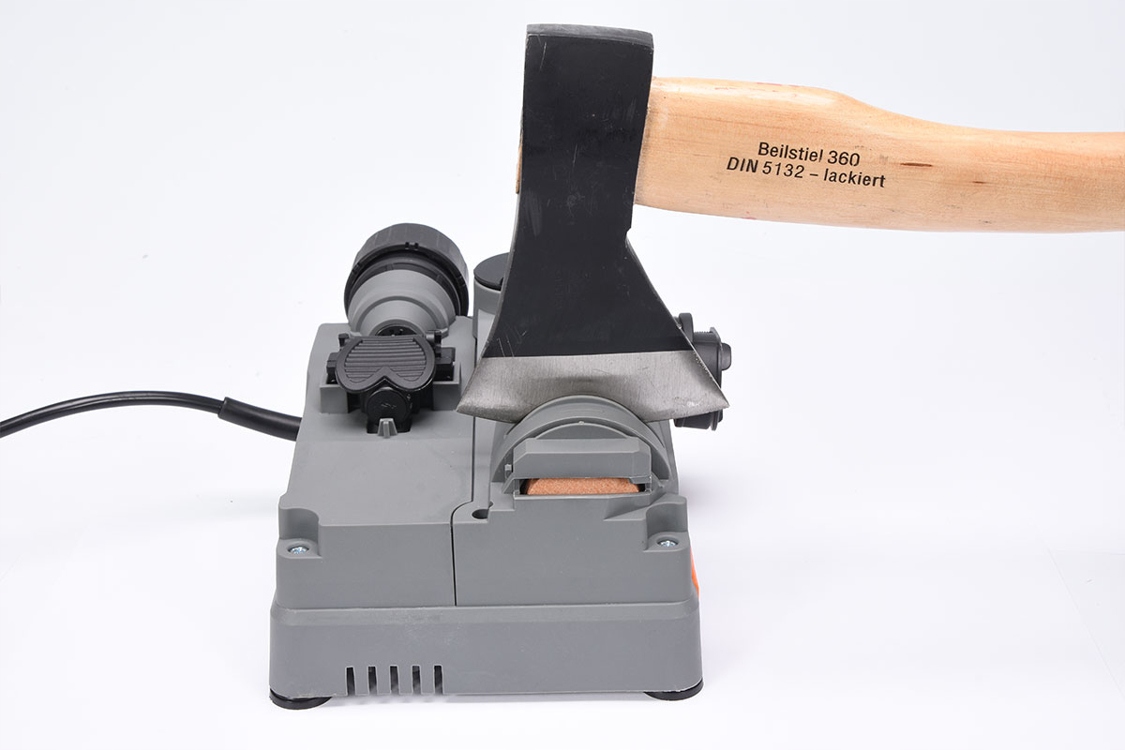

ЗАТОЧКА ТОПОРОВ, НОЖЕЙ И НОЖНИЦ

- Заточку топоров, ножей и ножниц следует производить в защитных перчатках для защиты от порезов.

- Выберите прорезь, предназначенную для заточки данного типа лезвия.

- Включите точилку и дождитесь достижения номинальной скорости.

- Вставьте лезвие в соответствующую прорезь и затем перетащите его в направлении, противоположном направлению вращения шлифовальной пластины, отмеченному на корпусе точилки (II).

- При вытягивании прижимайте лезвие к шлифовальной пластине с небольшим усилием. Повторите операцию несколько раз.

- Затем выключите точилку выключателем и выньте вилку из розетки.

Внимание! При заточке всегда тяните лезвие против направления вращения шлифовального камня.

Не тяните лезвие против направления вращения шлифовальной пластины.

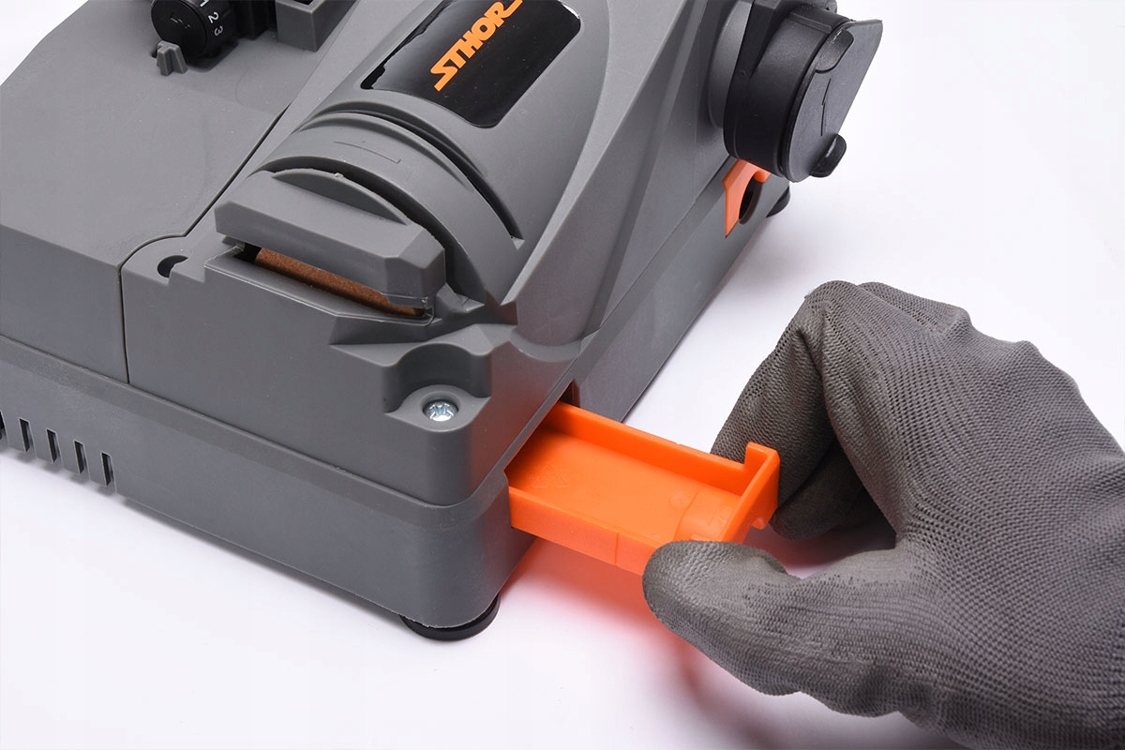

ОПОРОЖНЕНИЕ КОНТЕЙНЕРОВ ДЛЯ ПЫЛИ

Точилка оснащена двумя контейнерами, в которых собирается пыль, образующаяся во время работы. Их следует опорожнять каждый раз после завершения работы. Для этого выньте их из корпуса точилки, очистите, а затем установите в корпус точилки.
