Электромагнитный фильтр нижних частот DC LC 20A
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 40
Приобретая «Электромагнитный фильтр нижних частот DC LC 20A» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Фильтр нижних частот постоянного тока LC, 20 А, переключение электромагнитных помех, DC POWER EMC, автомобильный аудиоусилитель, 12 В, 24 В.

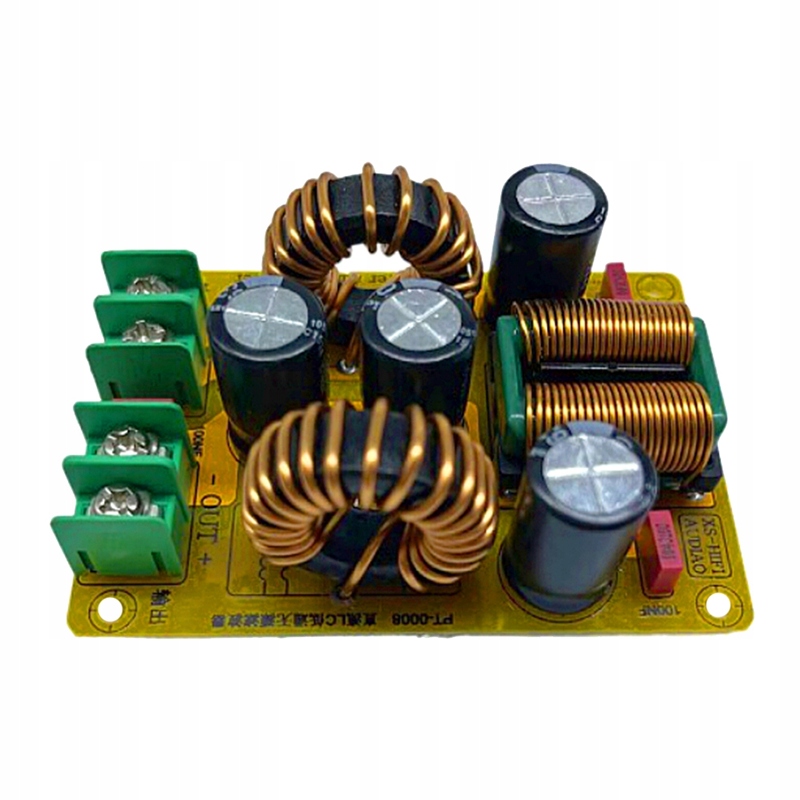

Введение в систему фильтров постоянного тока PT-0008: Система состоит из трехступенчатой фильтрации, первая часть - - системный LC-фильтр, вторая часть представляет собой синфазную фильтрацию, а третья часть представляет собой двухступенчатую систему фильтров. LC.
LC-фильтр обычно называют пассивным фильтром. Это традиционное устройство компенсации гармоник постоянного тока, состоящее из катушек индуктивности и конденсаторов. Он может фильтровать гармоники в источнике питания один или несколько раз.
Очистка источника постоянного тока и синфазная фильтрация, которая может подавить проблему быстрых переходных групповых импульсных помех с частотой повторения в несколько килогерц. на некоторых сайтах пользователей.
Вход: постоянный ток.
Выход: постоянный ток.
Напряжение: 50 В (более высокое напряжение может заменить электролитический конденсатор, чтобы улучшение)
Ток: 20 А
Спецификация основных деталей:
Печатная плата: двухсторонняя стекловолоконная плата FR4
Электролитический конденсатор: 50 В, 470 мкФ, диаметр 13 мм, дозировка, 4 шт.
Пленочный конденсатор: 100 НФ, 3 шт.
Индуктивность магнитное кольцо: количество 2 шт. (сильный ток 20 А использует FeSiAl),
Синфазная индуктивность; потребление 1 шт. (большой ток, выберите индуктивность плоской медной полосы)
Разъем: 7,62 2-контактный разъем 2 шт.
Этот модуль подходит для исключения использования источника питания постоянного тока из-за электромагнитных помех. Может использоваться для фильтрации после переключения выходной мощности, автомобилей, мотоциклов и постоянного тока с сильными электромагнитными помехами.
Заводские партии разные, а внешний вид некоторых изделий может отличаться, что не влияет на продукт
Цвет: цвет фото
Материал: АБС-пластик
Содержимое упаковки:
1 фильтр нижних частот
Только выше содержимого упаковки, другие продукты не включены.
Примечание: отражение света и различные дисплеи могут привести к тому, что цвет товара на изображении может немного отличаться от реального. Допустимая погрешность измерения +/- 1-3 см.
