Електронні пісочні годинники з регулюванням швидкості
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 15
Просматривая «Електронні пісочні годинники з регулюванням швидкості» данное изделие из «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

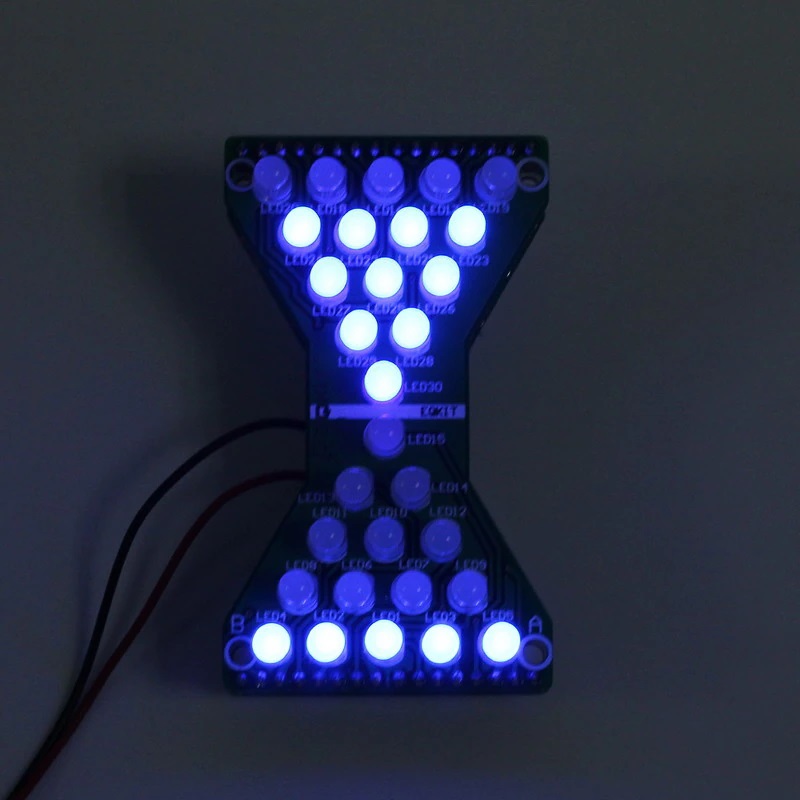

Электронные песочные часы синие
с регулировкой скорости
Сборка самостоятельная, требует пайки.
Сложность системы: Средняя Легкая, время сборки 150 минут.
p>
Напряжение: 3,3–5 В постоянного тока.
Размер платы: 7,5x2,3 см.
30 синих светодиодов
Инструкция:
Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить мультиметром. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
Номер, Имя: Параметр, Кол-во
R1–R30. Р32. R33, RES: 3,3K, 32
R31, RES: 1M, 1
C2, CAP: 222P, 1
C1, E-CAP: 22 мкФ, 1
LED-LED30, светодиод: 5 мм, 30
U1, IC: 4069, 1
U2. U3, IC: 4015, 2
SW1, переключатель направления: SW300DA, 1
S1, выключатель питания: 6P с автоматической блокировкой, 1
VR1, ADJ-RES: 100K, 1
CN1-CN4, разъем: 8P, 4
CN5-CN8, Разъем:8P, 4
Печатная плата:EH-30-MAIN, 1 EH -30-LED, 1
