РЕГУЛЯТОР ДИСТИЛЛЯЦИОННОЙ КОЛОННЫ - ATG SD-01+ 5 июн

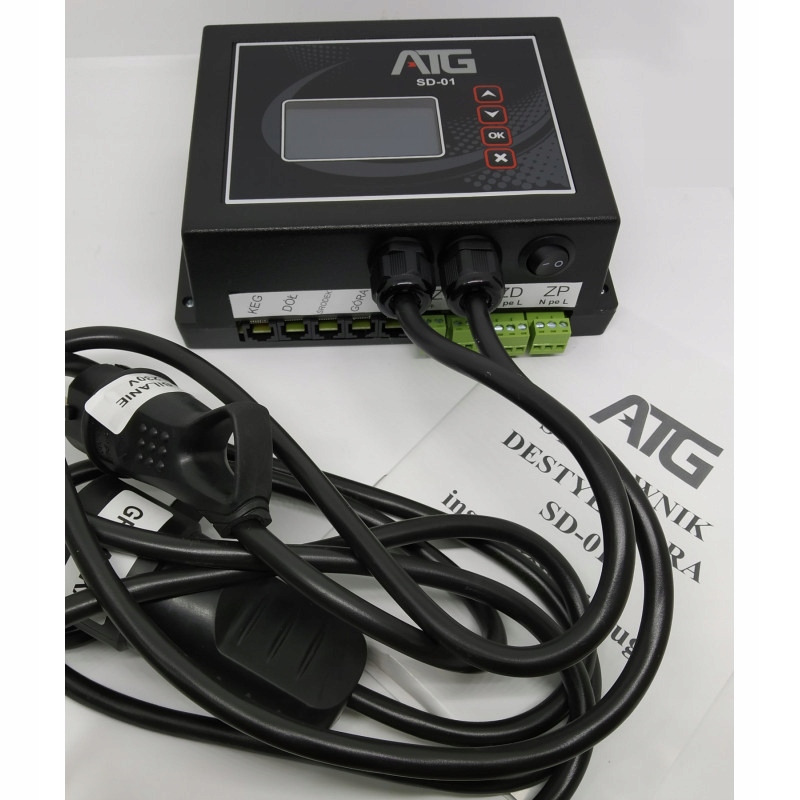

Комплект - включает в себя контроллер SD-01 и 5 датчиков (Порт для зонда для сварки на другом нашем аукционе - посмотрите)

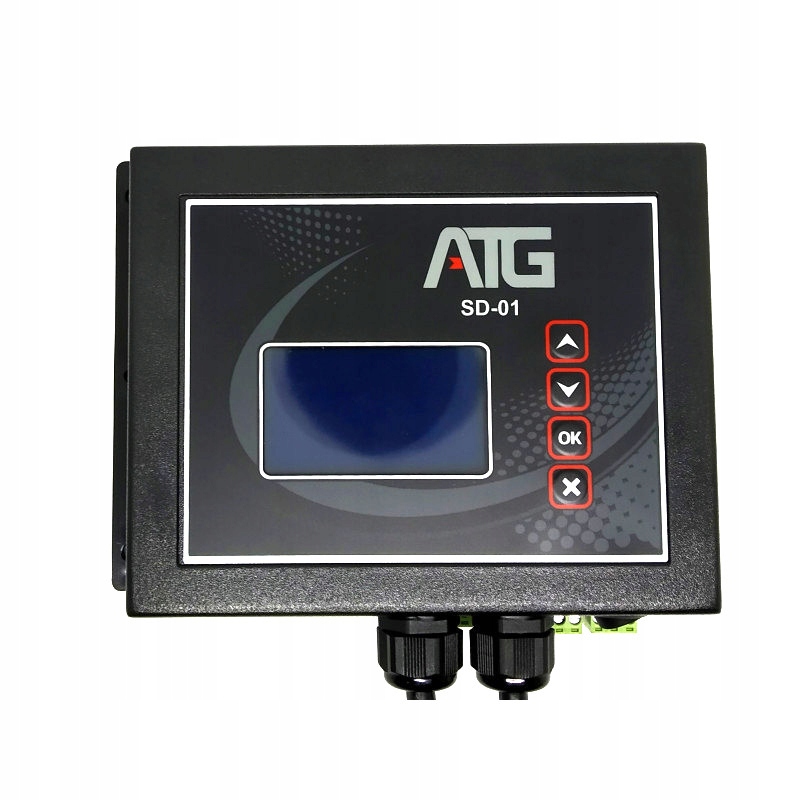

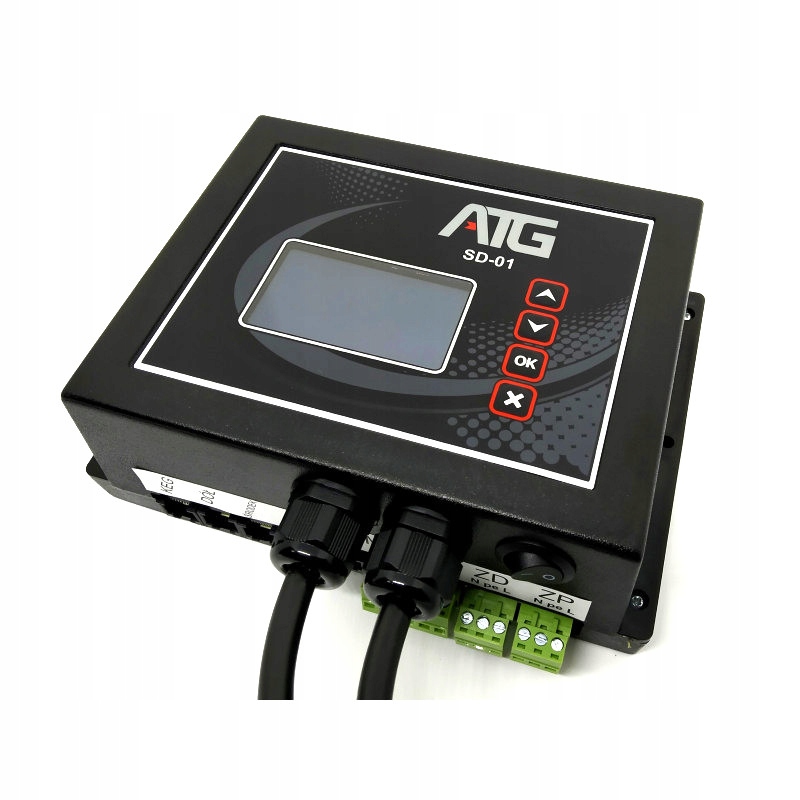

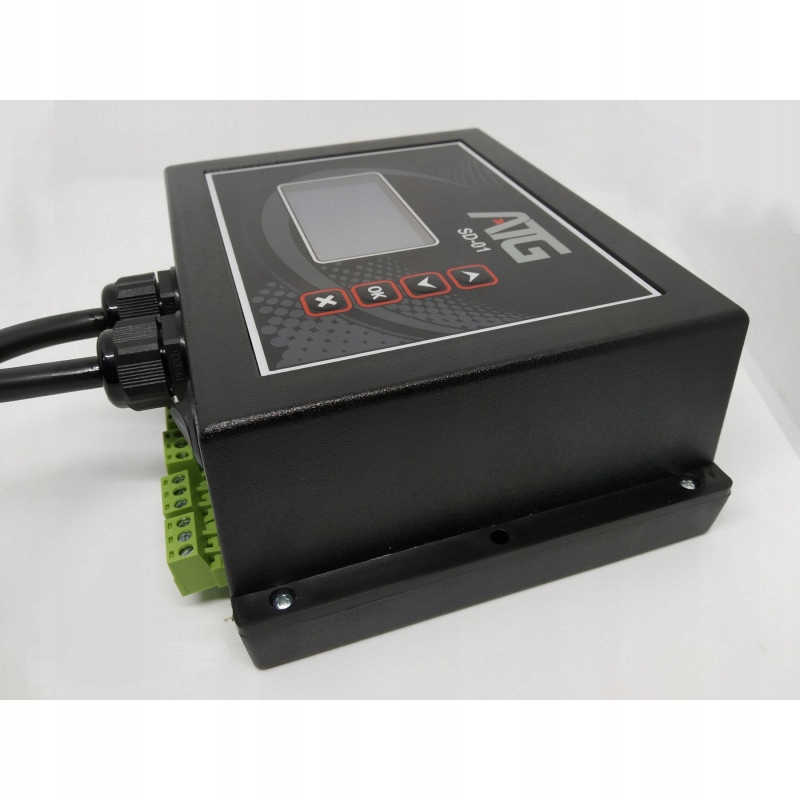

Контроллер СД-01 — устройство, управляющее работой ректификационной колонны.

Контроллер может работать с пятью датчиками температуры (датчик КЕГ, нижний датчик, средний датчик, датчик верхней колонки и датчик холодильника).

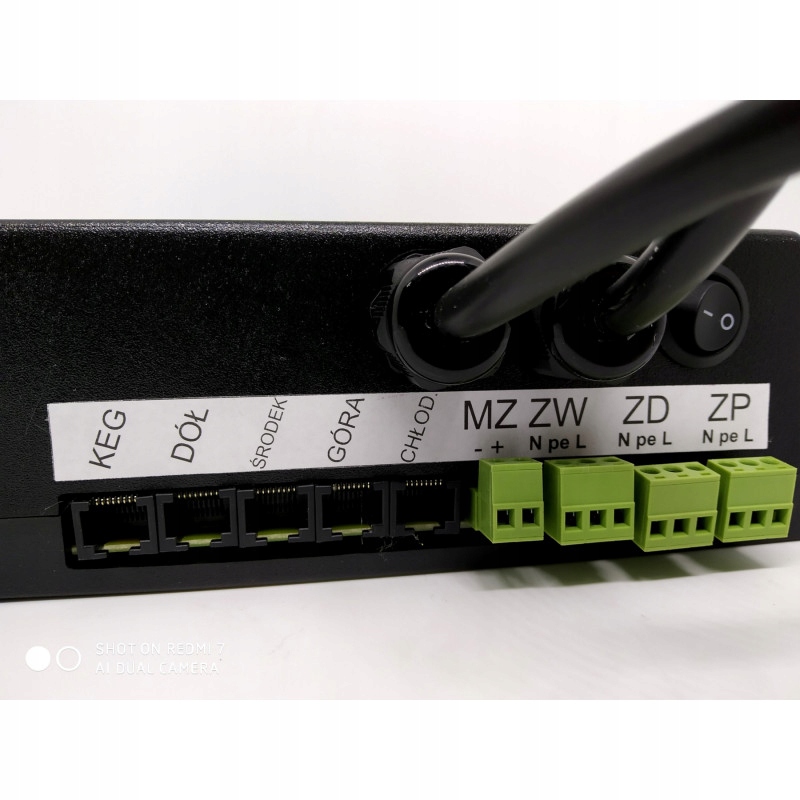

Контроллер СД-01 — устройство, управляющее работой ректификационной колонны. Этот процесс осуществляется путем управления нагревателем, управления 3 клапанами (водяной клапан ZW, предпусковой клапан ZP, дистиллятный клапан ZD) и управлением электроприводным клапаном (MZ).

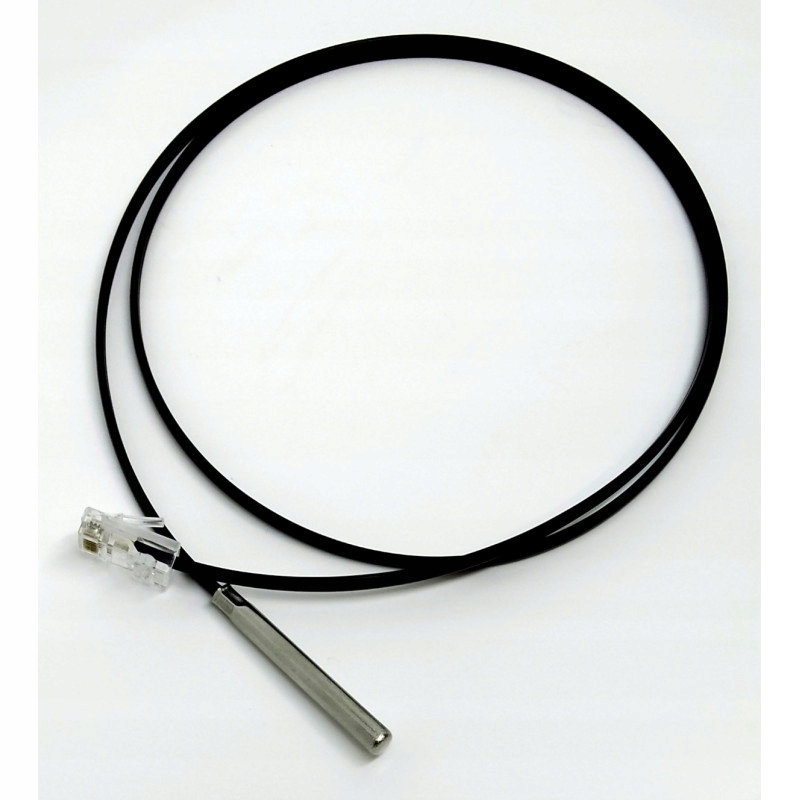

Контроллер может работать с пятью датчиками температуры (датчик КЕГ, нижний датчик, центральный датчик колонны, верхний датчик колонны и датчик охладителя). ДАТЧИКИ В КОМПЛЕКТЕ (5 шт. х 2 м).

Процесс дистилляции был разделен на 7 стадий: нагрев колонны, разлив колонны, стабилизация, прием предхвоста, прием дистиллята, прием хвоста, окончание работы. Каждый этап можно настроить индивидуально в пользовательском меню.

Наблюдение за процессом облегчается благодаря наглядному графическому дисплею, также полезна статистика работы и температурные графики.

Контроллер SD-01 предназначен для работы с несколькими колонками – выбор типа колонки (ОВМ, ЛМ с одним впускным клапаном, ЛМ с двумя впускными клапанами, ОЛМ). Дополнительно есть возможность управлять колонкой, не оснащенной электромагнитными клапанами - тогда контроллер выдает сообщение о необходимости открытия или закрытия клапана и клапан открывается/закрывается пользователем.

Основные функции контроллера

Поддерживаемые типы столбцов:

ОВМ – колонна с дополнительным охладителем (ОВМ) – паросборник.

Количество пара регулируется с помощью моторизованного клапана. Передние хвосты и хвостовики принимаются с помощью переднего хвостового клапана (ЗП). Дистиллятный клапан в этом случае не используется.

LM 2 клапана — верхняя напорная колонна (LM) с 2 клапанами.

Один клапан (хвостовой клапан ЗП) собирает хвосты и хвосты (они идут в одну бутыль). Второй человек получает продукт (вторая бутылка)

LM 1 клапан – верхняя выпускная колонна (LM) с 1 клапаном

Как претейлы, так и хвосты, а также продукт собираются одним клапаном (предхвостовой клапан ЗП) - замена бутылей необходима пользователю.

Колонна ОЛМ с пониженным приемом (ЛМ) с 2 клапанами

Один клапан (хвостовой клапан ЗП) собирает хвосты и хвосты (они идут в одну бутыль). Второй человек получает продукт (вторая бутылка)

Описание процесса

Процесс дистилляции был разделен на 7 этапов:

Нагрев колонны

Этап, на котором содержимое КЕГ нагревается до температуры, близкой к температуре кипения дистиллята.

Заполнение столбца

Для лучшего смачивания наполнителя колонны после нагрева колонку разливают. На этом этапе нагреватель работает на большой мощности заданное время, затем происходит испарение (затопление колонны), затем нагреватель работает на меньшей мощности для повторного увеличения мощности и колонна снова затоплена. Мы можем повторить эту операцию несколько раз, чтобы лучше увлажнить наполнение колонки.

Стабилизация

На этом этапе по всему столбцу
