НАКОПИТЕЛЬ ЭНЕРГИИ 10,2 кВтч / 3 x 2,4 кВт VICTRON ENERGY

Накопление энергии, предназначенное для солнечной электростанции. Емкость 10,2 кВтч, постоянная мощность 6,4 кВт и кратковременная мощность 12 кВт, 400 В, с двумя батареями LiFePO4 200 Ач, 25,8 В. Мощность 2,4/4,8 кВт на фазу.

У накопителя энергии Victron Energy есть две основные задачи. Первый — собирать электроэнергию, вырабатываемую солнечной электростанцией Ongrid. Независимо от того, какого производителя наша сетевая электростанция, мы можем затем использовать накопленную энергию для питания дома и предотвратить ее отправку на электростанцию.

Вторым аспектом является возможность аварийного электроснабжения для весь дом с функцией ИБП. На устройстве MultiPlus-II GX мы можем свободно устанавливать процент энергии, выделяемой на функцию электропитания в случае полного отключения электроэнергии.

Предлагаемый накопитель энергии на 100% основан на продуктах известная голландская компания Victron Energy, известная высочайшим качеством и долговечностью. В комплект входят чрезвычайно прочные и легкие аккумуляторы LiFePO4 в смарт-версии с полным контролем и усовершенствованная система BMS, работающая с островным преобразователем напряжения. Система накопления энергии оснащена управляющим компьютером, благодаря чему заказчик может свободно настраивать ее в зависимости от своих предпочтений с помощью приложения Victron Connect или через портал VRM. Устройства серии MultiPlus-II GX являются наиболее совершенными и масштабируемыми устройствами, доступными на мировом рынке.

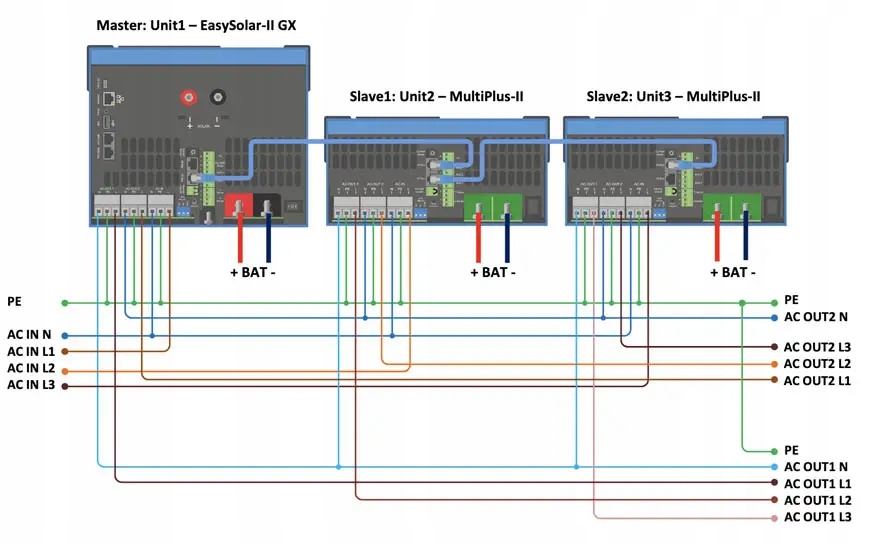

Предлагаемая система предназначена для трехфазной работы. В комплект входит главный инвертор MultiPlus GX, управляющий всей системой, и два инвертора MultiPlus II в качестве ведомых устройств.

1 x MultiPlus-II GX 48/3000/35-32 2 x MultiPlus-II 48/3000/35-32

* Фотография является примером и может отличаться по напряжению или мощности.

Устройство MultiPlus II GX позволяет создавать современные фотоэлектрические системы, такие как системы хранения энергии. Благодаря своей конструкции и сотрудничеству с внешним счетчиком электроэнергии он может оптимизировать работу накопителя энергии. Устройство MultiPlus GX обеспечивает энергию, когда солнечная электростанция не работает, например, ночью или в очень пасмурные дни. Благодаря этому решению нам не нужно отдавать излишки на электростанцию ​​по более низким ценам, и мы можем собирать их для последующего использования, например, в современных батареях LiFePO4. Устройство полностью программируется с помощью приложения Victron Connect. Однако его необходимо подключить через интерфейс VE Bus или им можно управлять через веб-браузер и портал VRM Victron Energy.

MultiPlus-II GX, инвертор/зарядное устройство со встроенным сетевым устройством, обменивается данными с солнечным зарядным устройством, аккумуляторами и другими устройствами, управляющими установками, подключенными к электросети, без доступа к такой сети, или удаленными установками. Параллельная работа обеспечивает повышенную полезную мощность или ток зарядки аккумулятора, а MultiPlus-II GX также можно настроить на трехфазное питание. Устройство, полное расширенных функций, таких как источник бесперебойного питания, установка пределов нагрузки и дополнение недостаточного питания от электросети за счет питания от аккумулятора, которым можно управлять непосредственно с мобильного телефона или другого интеллектуального устройства. Также возможен удаленный мониторинг.

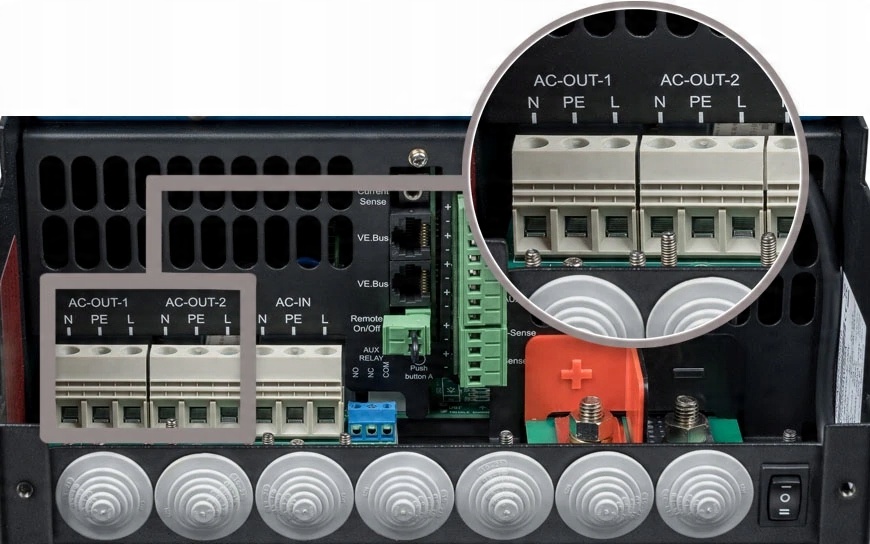

Предлагаемый накопитель энергии может работать не только с устройствами аналогичной мощности, что и сама система, но и с более крупными. Для этой цели используются выходы 230 В переменного тока Out 1 и 2. Оба рассматриваются как один приемник энергии. В случае сбоя сетевого напряжения выход AC Out 2 отключается. К нему можно подключить приемники, которым не требуется питание при отключении электроэнергии, например, духовка или кондиционер. Приемники, которые должны получать бесперебойное питание, например освещение, холодильники, Интернет и т. д., следует подключать к выходу AC Out 1. Приемники, подключенные к AC Out 1, не могут превышать мощность инвертора накопления энергии.

А более крупные устройства, подключенные к выходу переменного тока Out 2, работают по несколько иному принципу. Если мощность инвертора накопителя энергии составляет 2400 Вт, а наш приемник потребляет 4000 Вт, система будет потреблять 2400 Вт от батарей, а остальное — от сети. Конечно, речь идет о ситуации, когда другой энергии нет. Каждый инвертор MultiPlus имеет так называемый резервный переключатель, на котором указана мощность в амперах. Если реле имеет ток 32 Ампера, а инвертор - 3000ВА, это означает, что с выхода AC Out 2 можно снять в общей сложности 32А * 230В + 3000Ва, общая мощность инвертора составит 7360Ва + 3000Ва = 10360Ва, то есть около 9000Вт, потому что реактивная мощность Va на самом деле ниже активной мощности, выраженной в ваттах.

Разъем AC Out 1 также имеет эту функцию, но не подключайте к нему нагрузку, мощность которой превышает мощность инвертора. В такой ситуации слишком большие устройства приведут к отключению системы при отключении электроэнергии.

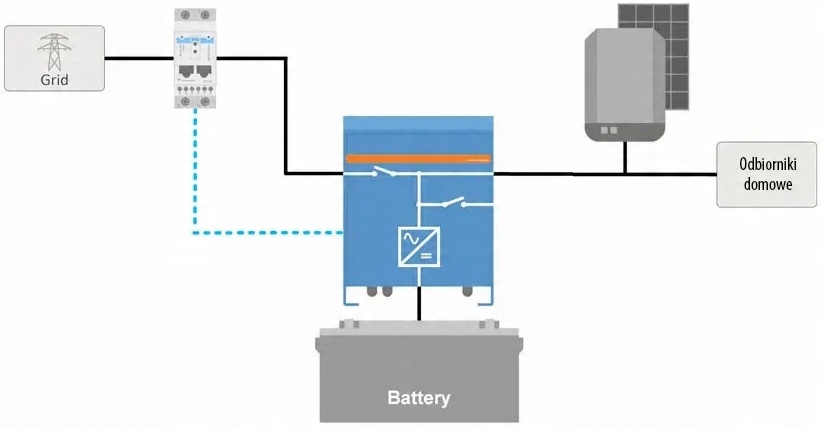

Устройство MultiPlus в предлагаемом накопителе энергии позволяет подключить к выходу AC Out сетевую солнечную электростанцию. Это означает, что в случае отключения электроэнергии в электрической сети инвертор будет генерировать собственную сеть от аккумуляторов и синхронизироваться с сетевым инвертором. В результате это будет означать, что сетевая электростанция не выключится, несмотря на отсутствие мощности, и будет работать автономно.

Однако есть правила, которым следует следовать. Размер устройства MultiPlus, выраженный в Ва (Вольто-Амперах), должен быть таким же или превышать мощность сетевого инвертора, выраженную в Ваттах. Это означает, что пример устройства MultiPlus мощностью 3000 ВА может поддерживать инвертор мощностью 3000 Вт. Превышение этих значений может привести к повреждению инвертора.

Другим аспектом является правильный выбор аккумуляторов. В технологии LiFePO4 на каждые 1,5 кВт солнечных панелей должна быть предусмотрена накопительная емкость 4,8 кВтч. При напряжении 24В емкость составит 200Ач, а при напряжении 48В - 100Ач.

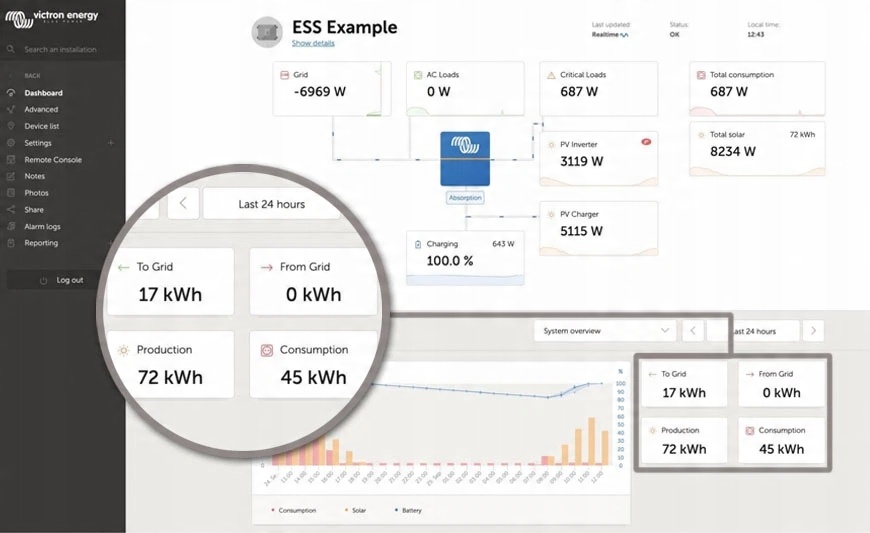

Накопление энергии контролируется через Интернет. Просто подключите устройство MultiPlus к сети с помощью Wi-Fi или сетевого кабеля. Создайте учетную запись в Victron Remote Management VRM. Нажмите кнопку добавления нового устройства и введите идентификатор VRM, сохраненный на устройстве. Это то, что нужно для подключения всего накопителя энергии к Интернету.

Благодаря онлайн-мониторингу с помощью браузера можно проверить текущее состояние устройства, а также исторические данные, даже многие много лет назад. Портал VRM также предоставляет удаленную консоль, с помощью которой можно настроить энергохранилище или выполнить обновление. Ни одна другая система не предоставляет такой свободы работы и доступа к информации в такой простой форме. При необходимости можно управлять несколькими накопителями энергии с помощью одной учетной записи VRM.

MultiPlus-II GX 48 В 48/3000/35-32

• Производитель: Victron Energy
• Модель: MultiPlus-II GX 48V 48/3000/35-32
• Переключатель резерва (А): 32
• Работа в диапазоне температур: от 40 до +50°C
• Влажность (без конденсации): макс. 95%
• Материал и цвет: алюминий (синий RAL 5012).
• Степень защиты: IP21.
• Соединения переменного тока: винтовые клеммы 13 мм2 (6 AWG)
• li>
• li>
• Вес (кг): 18.
• Размеры (мм): 506 x 275 x 147 мм.
• Безопасность: EN 60335-1, EN 60335-. 2-29
• li>
• Излучение, помехоустойчивость: EN55014-1, EN 55014-2, EN 61000-3-3

Инвертор

• Входное напряжение (В постоянного тока): 19–33 В
• Входное напряжение (В переменного тока): 230 +/- 2 %
• Постоянная выходная мощность при 25 °C (ВА): 3000.
• Постоянная выходная мощность при 25 °C (Вт): 2400.
• Постоянная выходная мощность при 40 °C (Вт): 2200.
• Пиковая мощность (Вт): 5500
• Максимальный КПД (%): 95
• Мощность при нулевой нагрузке (Вт): 11
• Мощность при нулевой нагрузке AES (Вт): 7
• Мощность при нулевой нагрузке в режиме поиска (Вт): 2

Зарядное устройство

• Диапазон входного напряжения (В переменного тока): 187–265
• Частота (Гц): 45–65
• Коэффициент мощности: 1
• Зарядка напряжение «поглощение» (В постоянного тока): 57,6
• Напряжение плавающей зарядки (В постоянного тока): 55,2
• Макс. зарядный ток (А): 35.
• Режим хранения (В): 52,8.
• Датчик температуры аккумулятора: есть.

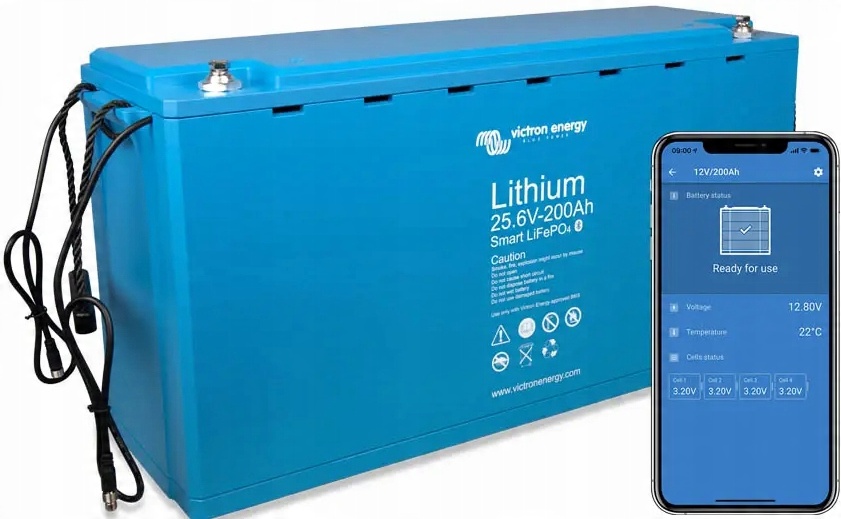

2 аккумулятора LiFePO4200Ah, 24 В

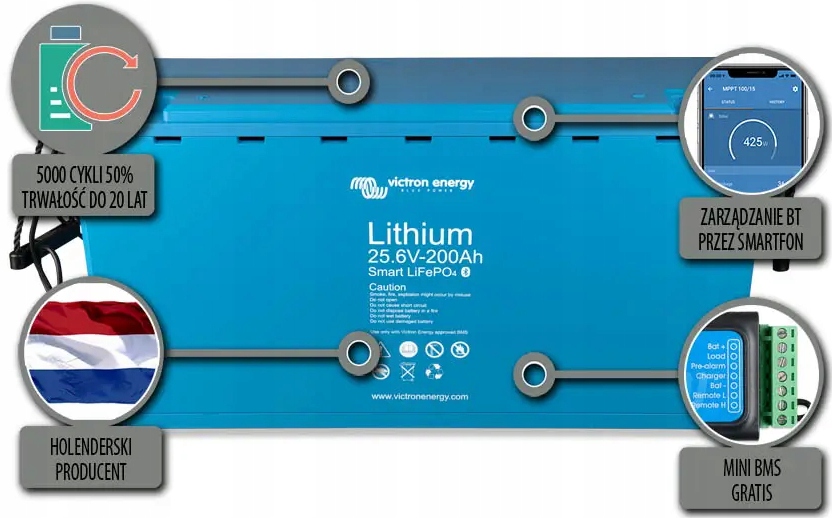

Литий-железо-фосфатные аккумуляторы, также известные как LiFePO4, от Victron Energy — самые долговечные и устойчивые аккумуляторы на мировом рынке. Кроме того, они характеризуются исключительной долговечностью и эффективностью. Батареи LiFePO4 имеют до 5000 циклов при разряде 20% и срок службы 20 лет, например, при использовании в кемпере. Динамика зарядки заслуживает внимания. Когда обычный аккумулятор в конце зарядки потребляет все меньше и меньше электроэнергии и заряжается все медленнее, аккумуляторы LiFePO4 заряжаются так же на полную мощность.

Время зарядки также заслуживает внимания, поскольку аккумуляторы такого типа можно заряжать. и разряжается в течение 30 мин. Такая скорость работы позволяет подключать большие приемники и большие солнечные панели, не беспокоясь о слишком быстрой зарядке аккумулятора. Аккумуляторы LiFePO4 — это новое будущее кемперных аккумуляторов, а их долговечность, несмотря на высокую цену, компенсируется динамичной работой и длительным сроком службы. Принимая решение о покупке аккумулятора емкостью 200 Ач, можно предположить, что он легко заменит традиционную гелевую батарею емкостью 400 Ач за счет короткого времени зарядки и полного потребления тока даже при заряде 99%.

Аккумулятор LiFePO4 должен работать с устройство BMS, управляющее зарядкой аккумулятора и балансирующее напряжение 4-го элемента, что крайне важно. Для аккумулятора LiFePO4 с помощью приложения Victron Connect и соединения Bluetooth мы можем контролировать напряжение аккумулятора, ячейку и температуру без необходимости использования каких-либо измерительных устройств.

Аккумулятор LiFePO4

• Производитель: Victron Energy
• Модель: 200 Ач LiFePO4
• Номинальное рабочее напряжение [В]: 25,6 В
• Емкость [Ач]: 200 Ач
• Максимальный ток разряда/зарядки [А]: 400 А
• Рекомендуемый разряд ток [А]: 200 А
• Напряжение окончания разряда [В]: 22,4 В
• Рекомендуемый зарядный ток [А]: 100 А
• Рекомендуемое зарядное напряжение [В] : 28,4-28,8 В
• Размеры ШxВxГ [мм]: 237x650x163 мм
• Вес [кг]: 39 кг
• Винты: M8
< /ul >

Ресурс аккумулятора

• 5000 циклов при разряде 50 %
• 3000 циклов при разряде 70 %
• 2500 циклов при разряде 80 %
• расчетный срок службы 20 лет

VE Bus BMS

Контроллер Victron Energy BMS необходим для правильной работы аккумуляторов LiFePO4 серии Smart. Отвечает за управление энергопотреблением в батареях. VE.Bus BMS защищает каждую отдельную ячейку литий-железо-фосфатной батареи Victron (LiFePO4 или LFP). Каждый аккумуляторный элемент LiFePO4 должен быть защищен от повышенного, пониженного напряжения и перегрева. Аккумуляторы Victron LiFePO4 имеют встроенную систему контроля баланса, температуры и напряжения (аббревиатура: BTV) и подключаются к VE. Шина BMS с использованием двух комплектов соединительных кабелей M8. Комплекты из нескольких аккумуляторов BVT могут быть соединены последовательно. Подробности приведены в документации к аккумулятору LiFePO4.

BMS: отключит или отключит нагрузку в случае непосредственной угрозы понижения напряжения или перегрева элемента, уменьшит зарядный ток в случае непосредственная угроза понижения напряжения или перегрева элемента (только продукты VE.Bus, см. ниже), выключит или отсоединит зарядные устройства аккумуляторов в случае непосредственной угрозы понижения напряжения или перегрева элемента.

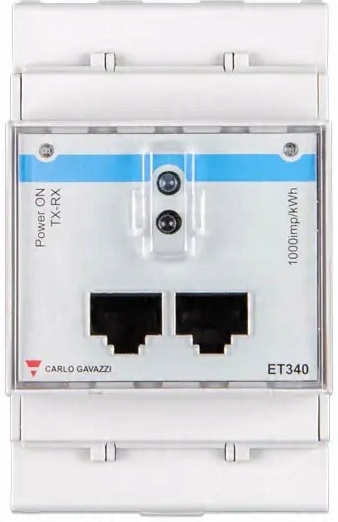

Счетчик электроэнергии ET340 — 3 фазы — макс. 65 А

Счетчик электроэнергии E112 Meter от Victron Energy предназначен для измерения электроэнергии, например, непосредственно в распределительной коробке или в качестве счетчика для производства мгновенной мощности и кВтч солнечной электростанцией. Одним из наиболее важных применений является измерение тока в накопителях энергии, чтобы энергия батарей использовалась, когда сетевая солнечная электростанция не производит электроэнергию, например, в пасмурный день или ночью. Его можно подключить, в зависимости от версии, с помощью кабеля RS486 или Ethernet. В накопителях энергии ESS обычно используются счетчики энергии ET112 (для однофазного тока с максимальной силой 100 А) и ET340 (для трехфазного тока с максимальной силой 65 А). В комплект входит кабель для подключения к устройству MultiPlus-II GX длиной 1,8 м. По желанию заказчика кабель длиной 5 м.

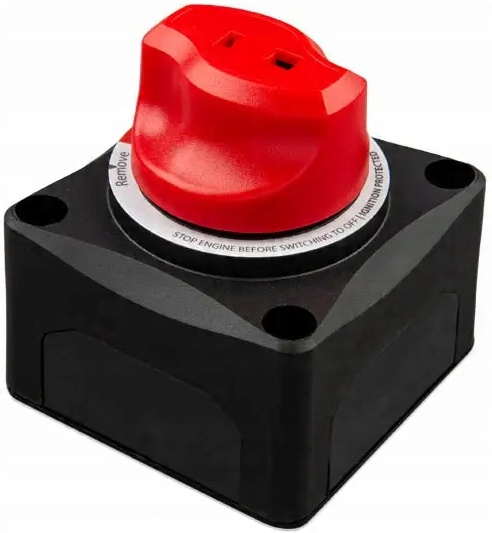

Выключатель аккумулятора 275 А

Аккумулятор или выключатель аккумулятора с продолжительной мощностью 275А и кратковременной мощностью 455А, напряжением 12/24/48В. Предназначен для кемперов и накопителей энергии ESS. Размеры 69 х 69 х 73 мм. Резьбовые соединения М10. Позволяет быстро отключить установку при необходимости.

Распределитель аккумуляторов Lynx с 4 предохранителями на 300 А

Модульная шина постоянного тока для подключения аккумуляторов к системе распределения постоянного тока Lynx. Упрощает подключение трех устройств MultiPlus к одному аккумуляторному блоку.
