Переходник USB-RS USB для панели управления CB32

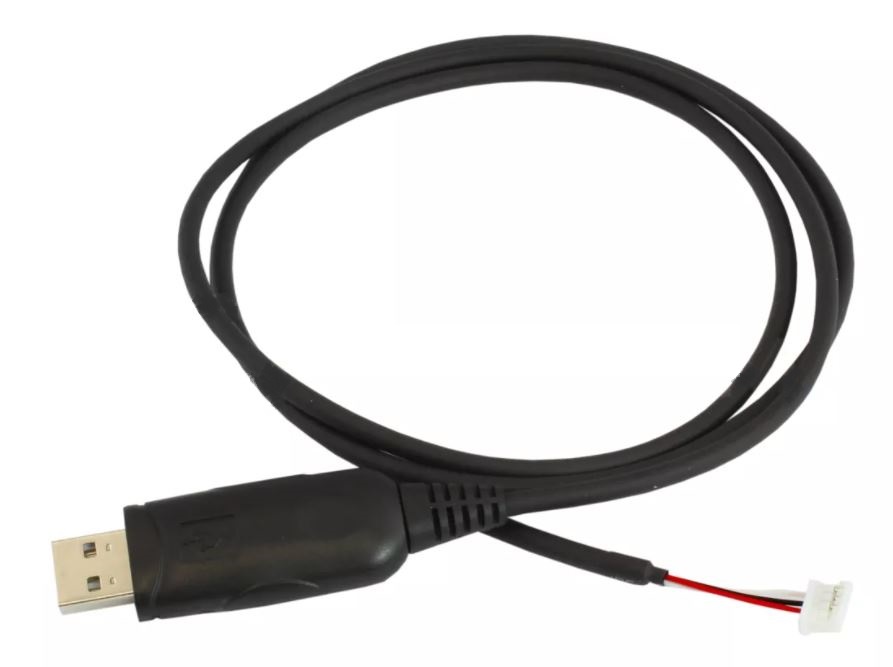

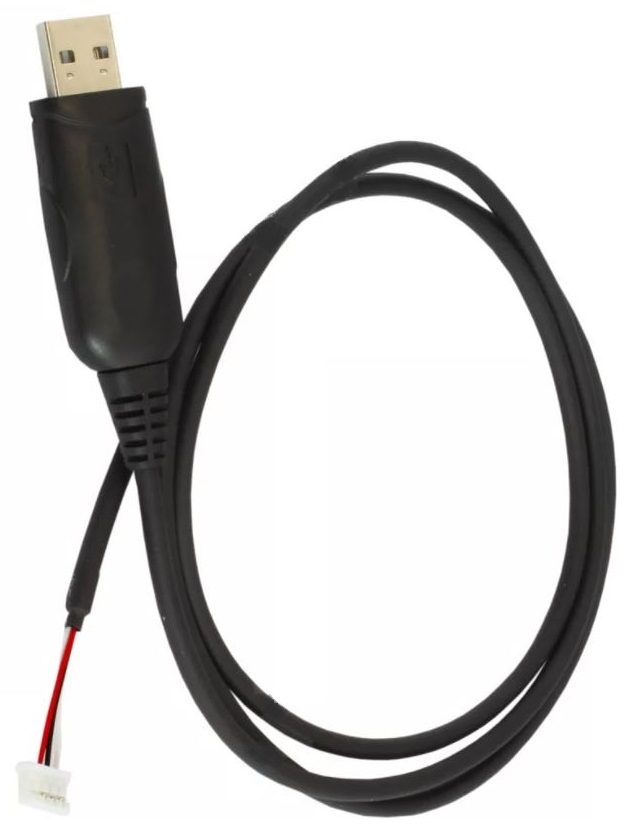

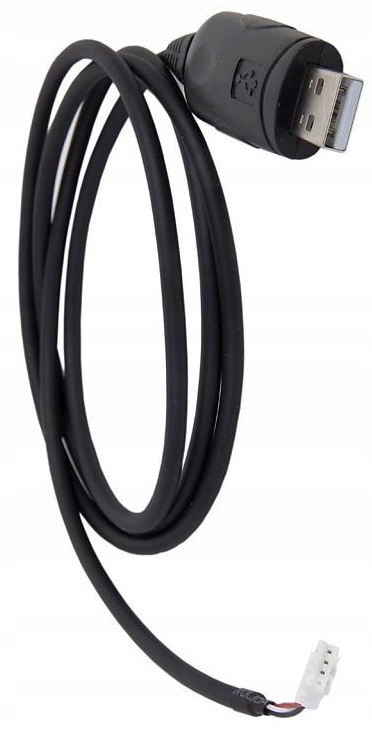

Кабель-адаптер USB-RS используется для подключения некоторых устройств производства Elmes Elektronik к ПК, например:

✅ Панель управления CB32 версии 3.00,

✅ более старые версии модуля GSM2 (не имеющего разъема mini-USB),

✅ старых версий приемника RD448 и RD1000.

Этот кабель имеет встроенную интегральную схему, преобразующую сигналы, присутствующие на разъеме USB, в сигналы последовательной передачи RS (RX и TX) с уровнями напряжения 0/3,3 В, требуемыми подключенным устройством. Для этого кабеля требуется установка соответствующих драйверов - см. ссылки вверху страницы.

В зависимости от версии кабеля (см. маркировку кабеля) процедура установки различается:

p>

✅ Для кабелей с маркировкой: «Prolific» или «Адаптер USB-RS вер. 1B, сначала установите драйверы, запустив соответствующий файл .exe, расположенный в каталоге «..\USB Cable Drivers\VER 1B (Prolific)», а затем подключите кабель к USB-порту компьютера.

✅ Для кабелей с маркировкой «FTDI» или «Адаптер USB-RS вер. 1A», а для других версий кабеля (версии 1C, 1D, 1E и т. д.) сначала подключите кабель к USB-порту компьютера. Система должна обнаружить новое устройство: «USB Serial Converter».

Потом система спросит о драйверах для этого устройства - в ответ на вопрос: "Может ли Windows подключиться к Центру обновления Windows для поиска драйверов?" выберите вариант: «Нет, не в этот раз», а в ответ на следующий вопрос выберите вариант: «Установить из списка или определенного места».

Затем укажите каталог, соответствующий версии ваш кабель, например для версии кабеля 1С укажите: "..\Драйверы USB-кабеля\VER 1C", а для кабелей 1D, 1E, 1F, 1G, 1H каталог: "..\Драйверы USB-кабеля\ VER 1D..1H".

После установки драйвера система обнаружит другое устройство: "USB Serial Port". В этом случае действуем так же, как и раньше, предоставляя тот же каталог, что и перед вопросом о расположении драйвера.

В каталоге "VER" 1F Win7" доступны драйвера для Windows 7 64-bit, но только для кабелей версии 1F. Если у вас другая версия кабель, к сожалению, у вас есть только: Windows XP, 32-разрядная версия Vista или 32-разрядная версия Windows 7.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

• обеспечивает соединение панели управления CB32 версии 3.00 с ПК
• даёт возможность обновления программного обеспечения панели управления CB32 с версии 3.00

НАСТРОЙКА ПАНЕЛИ УПРАВЛЕНИЯ

Первым шагом после запуска приложения является выбор последовательного COM-порта для связи с панелью управления CB32 (меню «Параметры»). Разумеется, вам следует выбрать порт, на котором ранее был установлен кабель USB-RS. Кабель должен быть подключен к компьютеру, иначе он не появится в списке выбора.

После выбора порта можно приступить к настройке панели управления. Вы можете начать с загрузки текущих настроек из панели управления или сразу приступить к вводу новых. Вы также можете загрузить настройки из ранее сохраненного файла на диске.

После установки всех параметров их можно отправить в панель управления. Также стоит сохранить их на диск в виде архива. Настройки хранятся в текстовых файлах (расширение: *.txt)

На уровне приложения невозможно настроить все. Приложение не позволяет:

Вышеуказанные действия необходимо выполнять после запуска панели управления, из ее меню.

Примечание. Панель управления не выходит автоматически из режима связи с компьютером после завершения настройки. или обновить панель управления. Для выхода из этого режима необходимо отключить питание ПКП.

Если после повторного включения ПКП ПКП не запускается нормально, а автоматически переходит в режим связи с ПК ("? На ЖК-дисплее мигает " ), это означает, что последняя попытка обновления программного обеспечения (прошивки) ПКП не удалась - данное действие необходимо повторить.

Возможные проблемы.

Код производителя: USB-RS
