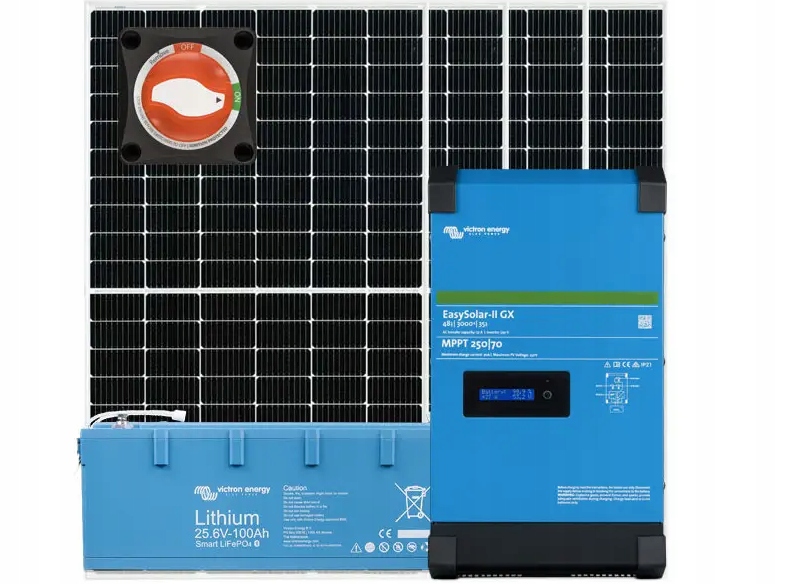

НАКОПИТЕЛЬ ЭНЕРГИИ 2,5 КВтч С АККУМУЛЯТОРОМ И ПАНЕЛЯМИ Q.Peak DUO M-G11 — 400 Вт

Система может работать полностью автономно, даже без электросети или только с электрогенератором. Он также может работать с энергосистемой и продавать излишки произведенной энергии. Для хранения энергии использован надежный аккумулятор Smart Victron Energy LiFepo4 емкостью 100Ач 24В, что переводится в емкость 2,5кВтч. Умные батареи очень долговечны и могут работать в таких системах до нескольких лет. Это зависит от количества выполненных циклов.

Система хранения энергии оснащена управляющим компьютером, благодаря чему с помощью приложения Victron Connect или сайта VRM Portal она может свободно конфигурироваться заказчиком. в зависимости от его предпочтений. Устройства серии EasySolar-II GX — это самые передовые и масштабируемые устройства, доступные на мировом рынке.

Предлагаемый накопитель энергии имеет уникальное решение в виде гибридного инвертора Easy Solar II GX. Помимо основных функций каждого накопителя энергии, эта система оснащена солнечными батареями. Встроенный регулятор заряда постоянно заряжает батарею LiFePO4 и делает это в плоскости постоянного тока, в отличие от сетевых инверторов, которые преобразуют переменное напряжение в постоянное. Это означает значительно меньшие потери и более высокую эффективность.

1 x Easy Solar-II GX 24/3000-70-32

*Фотографии товара могут отличаться только напряжением и мощностью.

Устройство Easy Solar GX представляет собой комплексную фотоэлектрическую систему питания в виде гибрида. Он позволяет заряжать аккумуляторы напрямую от солнечных батарей с помощью встроенного контроллера заряда или через внешнюю сеть или генератор. Встроенный преобразователь позволяет генерировать напряжение 230В от аккумулятора и совмещать мощность генератора с мощностью аккумуляторов. Все управляется с помощью приложения Victron Connect и USB-интерфейса MK3 или напрямую через Интернет с помощью бесплатного портала Victron Remote Management. Для работы через Интернет необходим доступ в Интернет через традиционный Ethernet-кабель или WiFi. На устройство распространяется 5-летняя гарантия от Дистрибьютора и полная техническая поддержка.

Дисплей и Wi-Fi

На дисплее отображаются параметры аккумулятор, инвертор и контроллер зарядки. Те же параметры можно прочитать на смартфоне или аналогичном устройстве. Кроме того, Wi-Fi можно использовать для настройки системы и изменения настроек.

Контроллер солнечной зарядки

Выход постоянного тока SmartSolar MPPT подключен параллельно к розетка инвертора/зарядного устройства постоянного тока MultiPlus-II. Механизм переключения MultiPlus-II также управляет контроллером SmartSolar MPPT.

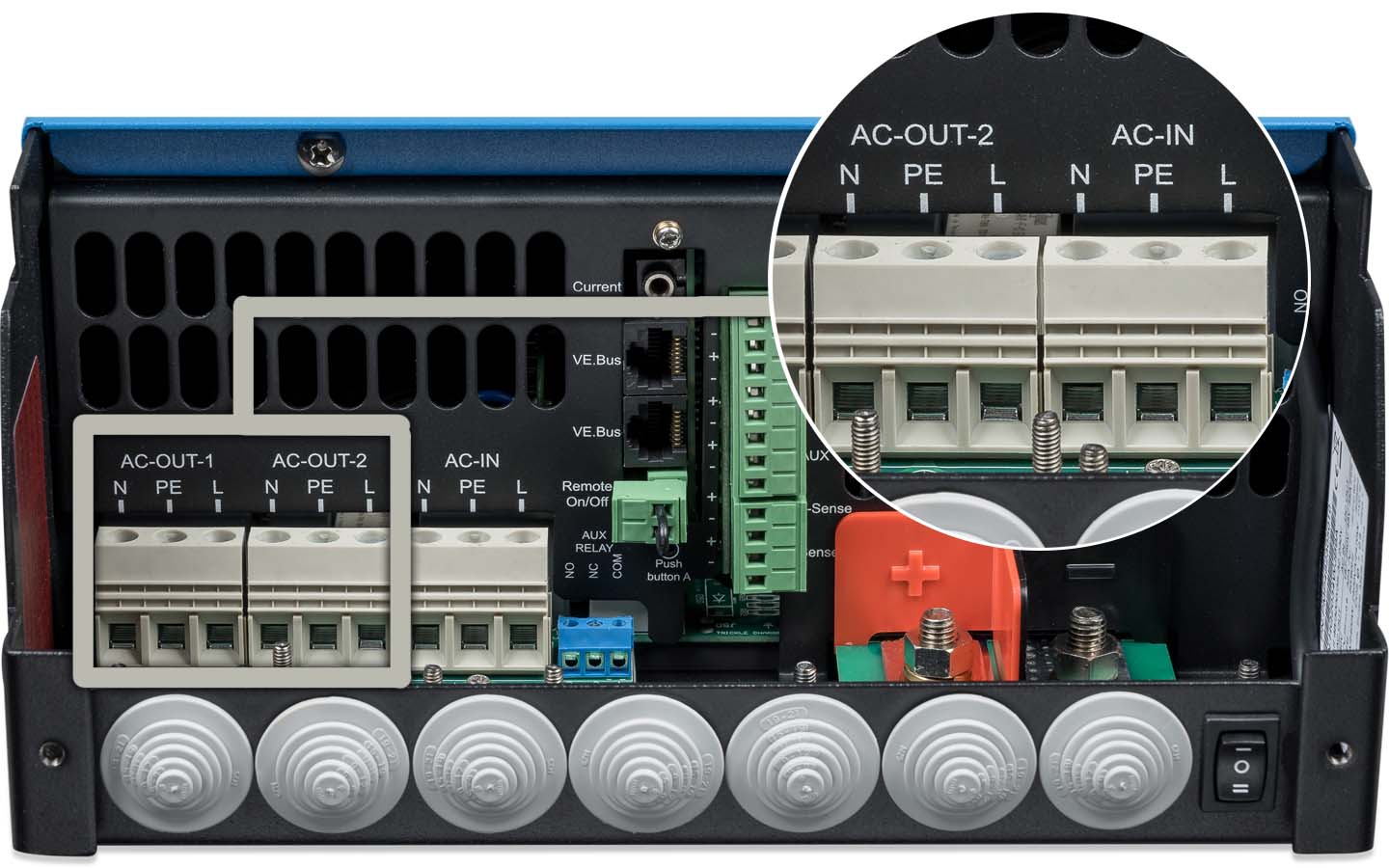

Предлагаемый накопитель энергии может работать не только с устройствами аналогичной мощности, что и сама система, но и с более крупными. Для этой цели используются выходы 230 В переменного тока Out 1 и 2. Оба рассматриваются как один приемник энергии. В случае сбоя сетевого напряжения выход AC Out 2 отключается. К нему можно подключить приемники, которым не требуется питание при отключении электроэнергии, например, духовка или кондиционер. Приемники, которые должны получать бесперебойное питание, например освещение, холодильники, Интернет и т. д., следует подключать к выходу AC Out 1. Приемники, подключенные к AC Out 1, не могут превышать мощность инвертора накопления энергии.

А более крупные устройства, подключенные к выходу переменного тока Out 2, работают по несколько иному принципу. Если мощность инвертора накопителя энергии составляет 2400 Вт, а наш приемник потребляет 4000 Вт, система будет потреблять 2400 Вт от батарей, а остальное — от сети. Конечно, речь идет о ситуации, когда другой энергии нет. Каждый инвертор MultiPlus имеет так называемый резервный переключатель, на котором указана мощность в амперах. Если реле имеет ток 32 Ампера, а инвертор - 3000ВА, это означает, что с выхода AC Out 2 можно снять в общей сложности 32А * 230В + 3000Ва, общая мощность инвертора составит 7360Ва + 3000Ва = 10360Ва, то есть около 9000Вт, потому что реактивная мощность Va на самом деле ниже активной мощности, выраженной в ваттах.

Разъем AC Out 1 также имеет эту функцию, но не подключайте к нему нагрузку, мощность которой превышает мощность инвертора. В такой ситуации слишком большие устройства приведут к отключению системы при отключении электроэнергии.

Мониторинг хранения энергии через Интернет Просто подключите устройство EasySolar к сети с помощью WiFI или сетевого кабеля. Создайте учетную запись в Victron Remote Management VRM. Нажмите кнопку добавления нового устройства и введите идентификатор VRM, сохраненный на устройстве. Это то, что нужно для подключения всего накопителя энергии к Интернету.

Благодаря онлайн-мониторингу с помощью браузера можно проверить текущее состояние устройства, а также исторические данные, даже многие много лет назад. Портал VRM также предоставляет удаленную консоль, с помощью которой можно настроить энергохранилище или выполнить обновление. Ни одна другая система не предоставляет такой свободы работы и доступа к информации в такой простой форме. При необходимости можно управлять несколькими накопителями энергии с помощью одной учетной записи VRM. Услуга абсолютно бесплатна на протяжении всего периода ее использования.

Easy Solar-II GX 24/3000-70-32

• Производитель: Victron Energy
• Модель: EasySolar 24/3000/ 70-32 MPPT 250/70 GX
• Переключатель резерва (A): 32
• Работа в диапазоне температур: от -20°C до +50°C (поддерживает охлаждение)
• li>
• Влажность (без конденсации): макс. 95%
• Материал и цвет: алюминий (синий RAL 5012)
• Категория защиты: IP21
• Подключение 230 В переменного тока: винтовые клеммы 13 мм2 (6 AWG)< /li>
• Вес (кг): 26 кг
• Размеры (мм): 499 x 268 x 237 мм
• Безопасность: EN 60335-1, EN 603352-29, EN 62109
• Излучение, помехоустойчивость: EN55014-1, EN 55014-2, EN 61000-3-3F

Инвертор

• Диапазон входного напряжения: 19–33 В.
• Максимальный входной ток: 32 А.
• Выход переменного тока: выходное напряжение 230 В переменного тока ±2 %, частота: 50 Гц ± 1%
• Выходная мощность при 25°C: 3000 ВА/2500 Вт
• Выходная мощность при 40°C: 2200 Вт
• Пиковая мощность: 5500 Вт< /li>
• Максимальный КПД: 94 %.
• Мощность при нулевой нагрузке: 13 Вт.
• Мощность при нулевой нагрузке в режиме поиска: 9 Вт.

Зарядное устройство

• Вход переменного тока: Диапазон входного напряжения: 187–265 В переменного тока, входная частота; 45–65 Гц
• Напряжение зарядки «поглощение»: 28,8 В
• Напряжение зарядки «плавное»: 27,6 В
• Режим памяти: 26, 4 В
• Режим памяти: 26, 4 В
• li>
• Ток зарядки аккумулятора: 70 А.
• Пусковой ток заряда аккумулятора: 4 А.
• Датчик температуры аккумулятора: да.
• Программируемое реле: да
• Ток зарядки аккумулятора: 70 А.
• Пусковой ток заряда аккумулятора: 4 А.
• Датчик температуры аккумулятора: да.
• Программируемое реле: да
• Ток зарядки аккумулятора: 70 А.
• Пусковой ток зарядки аккумулятора: 4 А.
• Датчик температуры аккумулятора: да.
• Программируемое реле: да
• Ток зарядки аккумулятора: 70 А.
• Пусковой ток зарядки аккумулятора: 4 А.
• Датчик температуры аккумулятора: да.
• Программируемое реле: да
• Ток зарядки аккумулятора: 70 А.
• Пусковой ток зарядки аккумулятора: 4 А.
• Датчик температуры аккумулятора: да.
• Программируемое реле: да. li>
• Защита: а-г

Контроллер зарядки

• Модель: МПРТ 250/70-Тр
• Максимальный выходной ток: 70 В.
• Максимальная фотоэлектрическая мощность: 2000 Вт.
• Максимальное фотоэлектрическое напряжение холостого хода: 250 В.
• Максимальный КПД: 98 %.
>
• Самопотребление: 20 мА
• Напряжение зарядки «Поглощение», настройки по умолчанию: 28,8 В
• Напряжение плавной зарядки, настройки по умолчанию: 27,6 В
• Характеристики зарядки: многоступенчатая адаптивная.
• Температурная компенсация: -32 мВ/°C.
• Защита: a-e

4 солнечных панели Q.Peak DUO M-G11 — 400 Вт

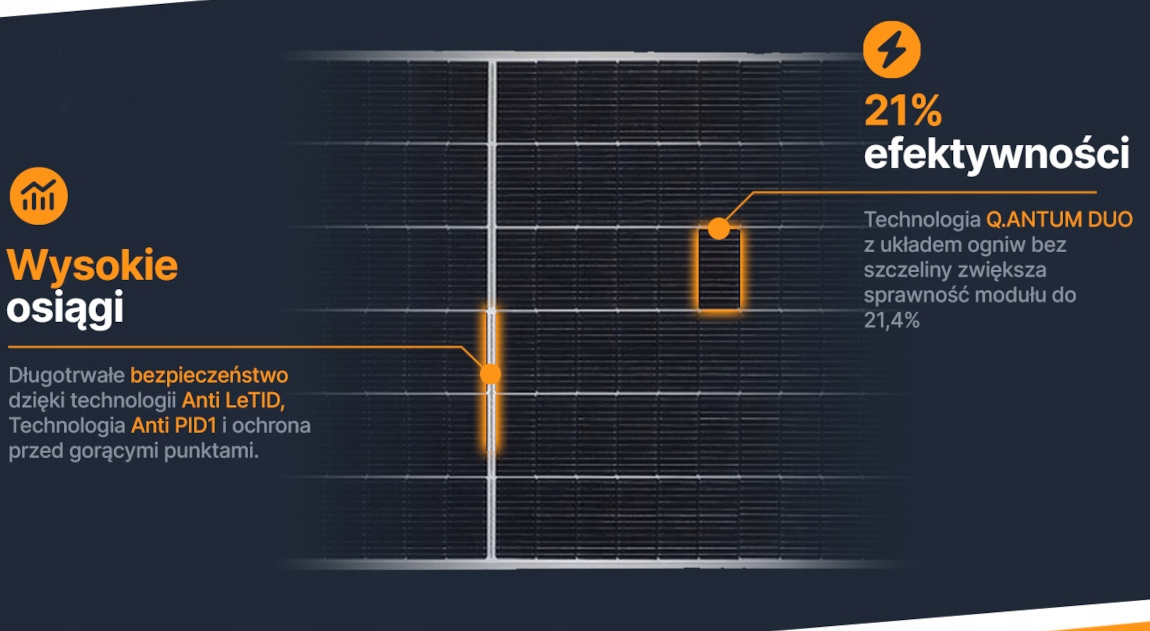

Благодаря запатентованной технологии Q.ANTUM и оптимизированному соединению ячеек со значительно меньшим количеством зазоров этот модуль обеспечивает оптимальную эффективность и производительность. Простое уменьшение расстояния между солнечными элементами Q.ANTUM повышает эффективность до 21,4%.

Q.PEAK DUO M-G11 был разработан с учетом реальных условий. При низкой освещенности в 200 Вт/м² он по-прежнему достигает 98 % своей первоначальной эффективности. Эффективность солнечного модуля измеряется при идеальной освещенности 1000 Вт/м².

Каркас изготовлен из технологичного алюминиевого сплава и сертифицирован на высокие снеговые нагрузки (6000 Па) и ветровые (4000 Па). Па).

Солнечная панель QCELLS 400 Вт

ОПИСАНИЕ ТОВАРА:

• Производитель: QCELLS
• Модель: Q.Peak DUO M-G11 - 400Вт
• КПД в стандартных условиях, STC (допуск +5 Вт/−0 Вт)
• Мощность максимум: 400 Вт
• Ток короткого замыкания [А]: 13,54
• Напряжение холостого хода [В]: 37,16
• Ток в точке MPP [А]: 12,90
• Напряжение на MPP [В]: 31,00
• КПД [%]: ≥ 20,8

• Размеры (Д x Ш x Г) ) мм: 1692 x 1134 x 30 (включая рамку).
• Стекло: термоусиленное антибликовое покрытие толщиной 3,2 мм.
• Цоколь: 53–101 мм x 32–60 мм x 15–18. мм
• Класс защиты: IP67, с байпасными диодами
• Вес [кг]: 21,2 кг
• Ячейки: кабель 4 мм²; (+) > 1250 мм, (-) > 1250 мм.
• Цвет рамы: Черный, анодированный алюминий.

МИНИМАЛЬНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ В НОРМАЛЬНЫХ УСЛОВИЯХ, НМОТ²

• Мощность при MPP [Вт]: 300,1
• Ток короткого замыкания [А]: 10,91
• Без нагрузки напряжение [В]: 35,04
• Ток на MPP [А]: 10,16
• Напряжение на MPP [В]: 29,54

1 аккумулятор LiFePO4100Ah, 24 В

* Примечание — иллюстративное фото может отличаться по размерам.

Литий-железо-фосфатные аккумуляторы, также известные как LiFePO4, от Victron Energy — самые долговечные и устойчивые аккумуляторы на мировом рынке. Кроме того, они характеризуются исключительной долговечностью и эффективностью. Батареи LiFePO4 имеют ресурс до 5000 циклов при разряде 20% и срок службы 20 лет, например, при использовании в кемпере. Динамика зарядки заслуживает внимания. Когда обычный аккумулятор в конце зарядки потребляет все меньше и меньше электроэнергии и заряжается все медленнее, аккумуляторы LiFePO4 заряжаются так же на полную мощность.

Время зарядки также заслуживает внимания, поскольку аккумуляторы такого типа можно заряжать. и разряжается в течение 30 мин. Такая рабочая скорость позволяет подключать большие приемники и большие солнечные панели, не беспокоясь о слишком быстрой зарядке аккумулятора. Аккумуляторы LiFePO4 — это новое будущее кемперных аккумуляторов, а их долговечность, несмотря на высокую цену, компенсируется динамичностью работы и длительным сроком службы. Принимая решение о покупке аккумулятора емкостью 100 Ач, можно предположить, что он легко заменит традиционную гелевую батарею емкостью 200 Ач за счет короткого времени зарядки и полного потребления тока даже при заряде 99%.

Аккумулятор LiFePO4 должен работать с устройство BMS, управляющее зарядкой аккумулятора и балансирующее напряжение 4-го элемента, что крайне важно. Для аккумулятора LiFePO4 с помощью приложения Victron Connect и соединения Bluetooth мы можем контролировать напряжение аккумулятора, элемент и температуру без необходимости использования каких-либо измерительных устройств. На литий-железо-фосфатные аккумуляторы распространяется трехлетняя гарантия производителя.

Аккумулятор LiFePO4 100 Ач 24 В

• Производитель: Victron Energy
• Модель: Victron Energy 100 Ач LiFePO4
• Номинальное рабочее напряжение [В]: 25, 6 В
• Емкость [Ач]: 100 Ач
• Максимальный ток разряда/заряда [А]: 200 А
• Рекомендуемый ток разряда [А]: 100 А
• Напряжение окончания разряда [В]: 22,4 В
• Рекомендуемый зарядный ток [А]: 50 А
• Рекомендуемое зарядное напряжение [В]: 28,4–28,8 В
• Размеры ШxВxГ [мм]: 1977x650x163 мм
• Вес [кг]: 28 кг
• Винты: M8

Ресурс батареи

• 5000 циклов при разряде 50 %
• 3000 циклов при разряде 70 %
• 2500 циклов при разряде 80 %
• расчетный срок службы 20 лет

Для правильной работы аккумуляторов LiFePO4 серии Smart необходим контроллер Victron Energy BMS. Отвечает за управление энергопотреблением в батареях.VE.Bus BMS защищает каждую отдельную ячейку литий-железо-фосфатной батареи Victron (LiFePO4 или LFP). Каждый аккумуляторный элемент LiFePO4 должен быть защищен от повышенного, пониженного напряжения и перегрева. Аккумуляторы Victron LiFePO4 имеют встроенную систему контроля баланса, температуры и напряжения (аббревиатура: BTV) и подключаются к VE.Bus BMS с помощью двух комплектов соединительных кабелей M8. Комплекты из нескольких аккумуляторов BVT могут быть соединены последовательно. Подробности приведены в документации к аккумулятору LiFePO4.

BMS: отключит или отключит нагрузку в случае непосредственной угрозы понижения напряжения или перегрева элемента, уменьшит зарядный ток в случае непосредственная угроза понижения напряжения или перегрева элемента (только продукты VE.Bus, см. ниже), выключит или отсоединит зарядные устройства аккумуляторов в случае непосредственной угрозы понижения напряжения или перегрева элемента.

Аккумуляторный выключатель 275 А

Аккумулятор или аккумуляторный разъединитель с длительной силой тока 275А и кратковременной мощностью 455А, напряжением 12/24/48В. Предназначен для кемперов и накопителей энергии ESS. Размеры 69 х 69 х 73 мм. Резьбовые соединения диаметром М8

Предохранитель Mega Fuse Victron Energy с держателем

В комплект входит предохранитель с номинальной мощностью, соответствующей используемому инвертору. Предохранитель заключен в корпус – Fuse Holder, защищающий его от коротких замыканий и внешних факторов. Предохранители Victron Energy не имеют потерь и не вызывают падения напряжения при передаче энергии. Резьбовые соединения диаметром М8

Трансформатор тока 100А:50мА для MultiPlus-II (5м)

Трансформатор тока 100А:50мА для MultiPlus-II / Quattro-II / EasySolar II, позволяющий реализовать PowerControl и PowerAssist и направленный на оптимизацию собственного энергопотребления за счет внешнего измерения тока. Также это позволяет ограничить поступление электроэнергии в сеть.
