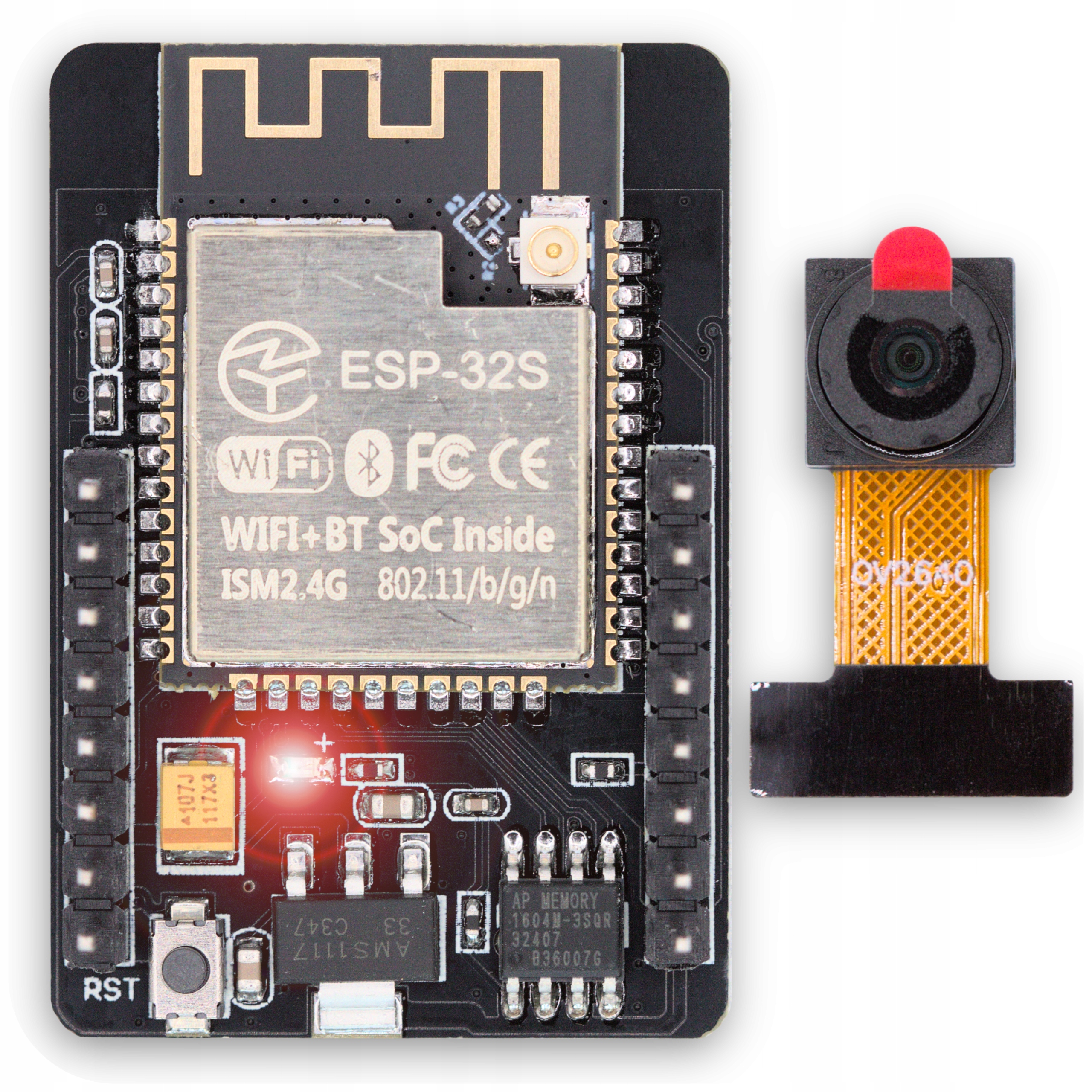

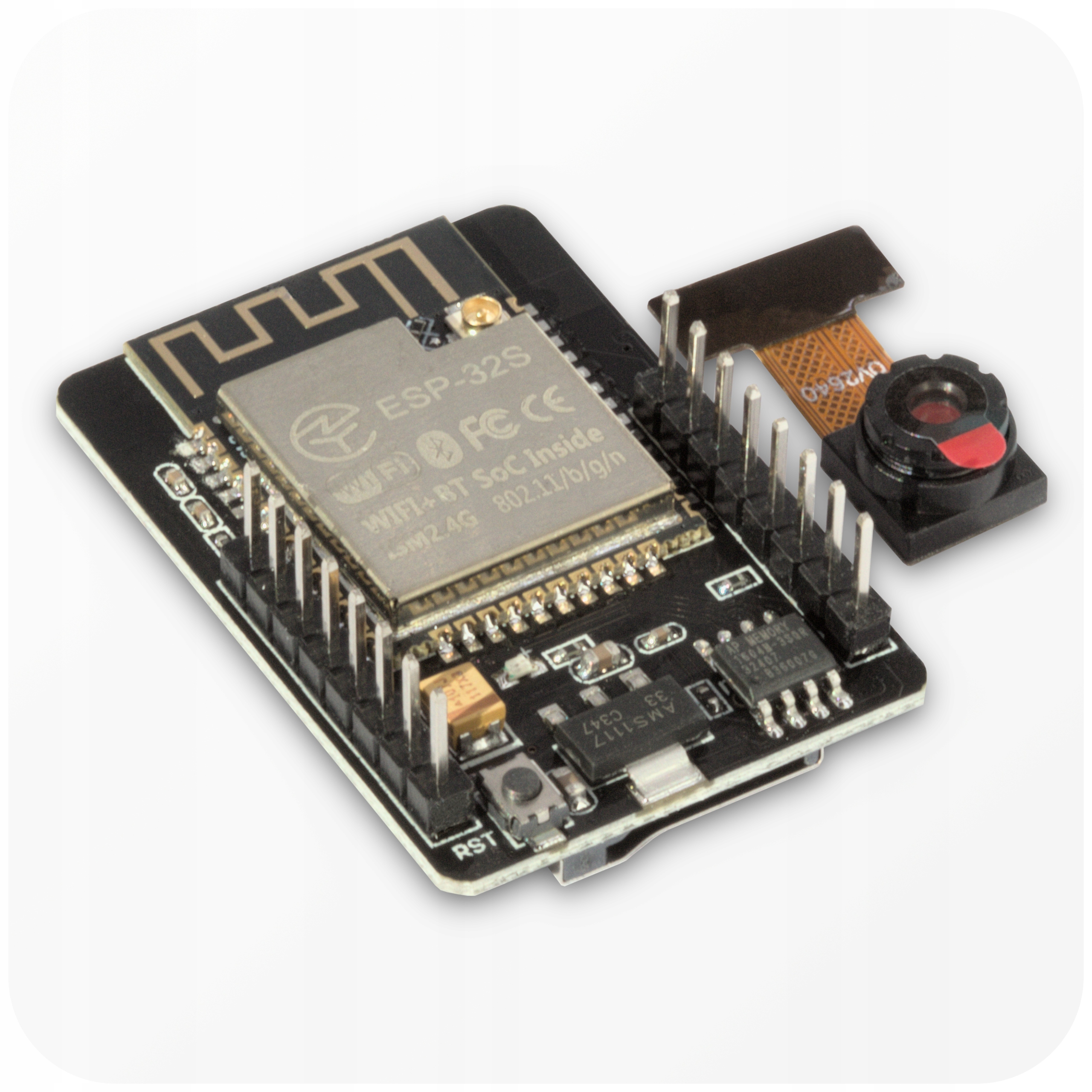

ESP32-CAM с камерой OV2640 WiFi + Bluetooth

ESP32 с камерой OV2640 – самые важные преимущества

Быстрый двухъядерный процессор означает не только эффективную потоковую передачу видео, но и распознавание и идентификацию объектов в реальном времени p>

Подключение по Wi-Fi и Bluetooth позволяет передавать изображения по беспроводной сети в режиме реального времени или по заданному расписанию.

Встроенный слот для SD-карты позволяет записывать изображение для последующей передачи или в виде копии с высоким разрешением.

Длительное время автономной работы благодаря специальным режимам глубокого сна, когда ток потребления снижается до 10 мкА.

Простое программирование в среде Arduino IDEс помощью USB-модуля программатора, доступного в другом нашем предложении.

Характеристики ESP32-CAM

• 32-битный процессор Xtensa® 32-битный LX7 (ESP32-S)
• Тактовая частота до 240 МГц
• WiFi 2,4 ГГц 802.11b/g/n/i STA/AP/STA+AP
• Bluetooth 4.2 / BLE
• 520 КБ SRAM
• 4 МБ флэш-памяти
• 4 МБ
• li >
• SPI, I2S, UART, I2C, PWM, АЦП, ЦАП.
• Встроенный ЖК-дисплей и интерфейс сенсорного экрана.
• Встроенное устройство чтения карт SD до 4 ГБ< /li>
• Датчик температуры
• Встроенный светодиод для подсветки
• Разъем IPEX для подключения камеры
• Камера OV2640 2Mpx
• Размеры платы: 40,5 x 27 x 18 мм (включая золотые булавки)
• Вес 6,5 г

Быстрая обработка изображений

Входящей в комплект камеры OV2640 с разрешением 2 Мп более чем достаточно для большинства приложений. При необходимости его можно заменить на другой (из другого предложения), например, OV7670 или оснащенный телеобъективом.

ESP32 без труда справится с сжатием и потоковой передачей видео через http. Более того, процессор настолько эффективен, что может обрабатывать визуальную идентификацию объектов в реальном времени с помощью библиотеки OpenCV или даже распознавание лиц.

Встроенная беспроводная связь

ESP32 предлагает WiFi (2,4 ГГц, 802.11 b/g/n/e/i) и Bluetooth 4.2/BLE б>. Конечно, радиус действия ограничен возможностями самого WiFi до (в зависимости от условий, стен и т.д.) примерно 10 метров.

Диапазон можно расширить, подключив внешнюю антенну (в комплект не входит). к сокету IPX U.FL.

Для защиты данных можно использовать аппаратные протоколы WEP, WPA/WPA2, PSK/Enterprise, AES/SHA2/ Криптография эллиптических кривых / RSA-4096

Периферийные устройства ESP32-CAM

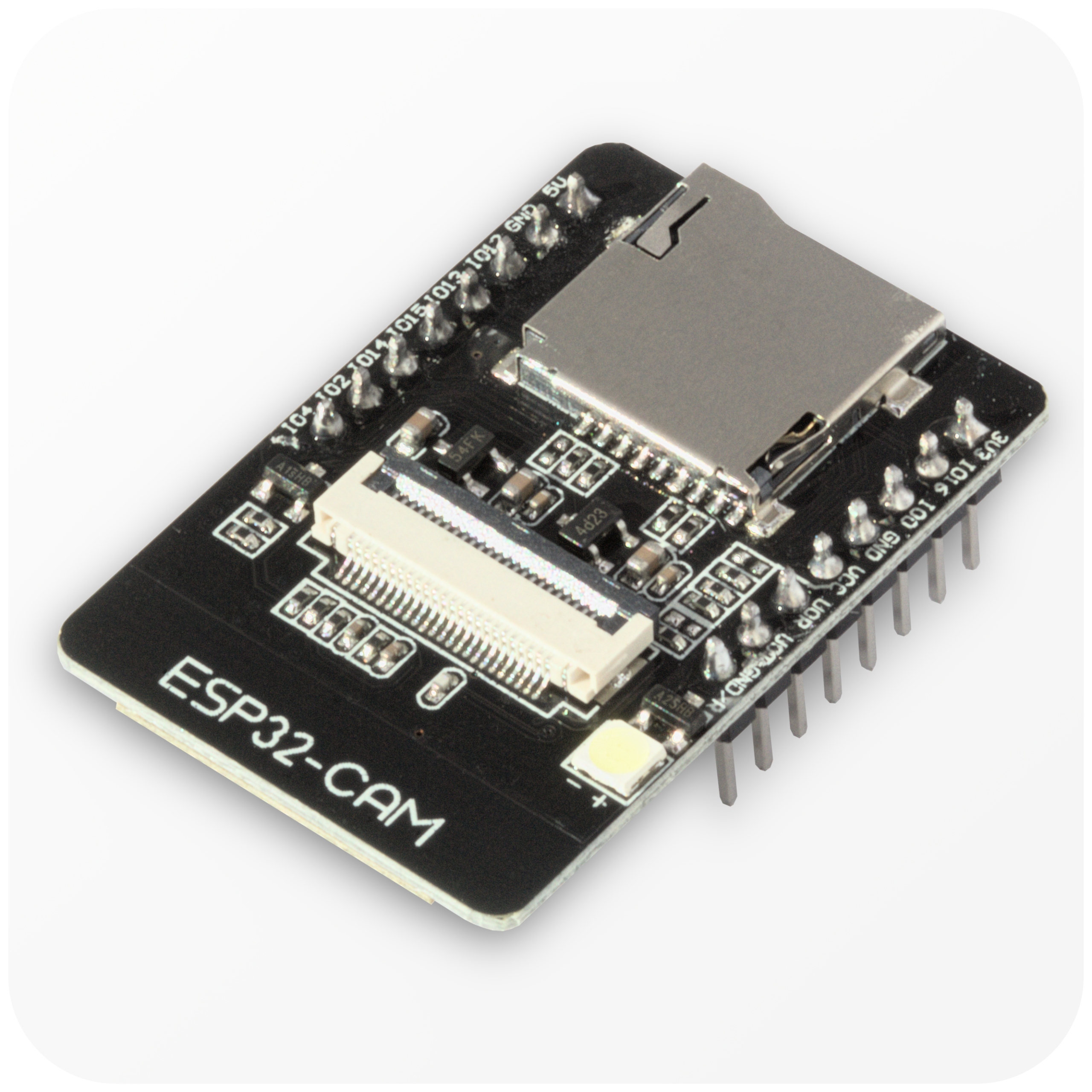

Встроенное устройство чтения SD-карт

Мгновенное прерывание подключения к Wi-Fi? Данные не потеряются — их можно заархивировать на SD-карте и отправить на сервер в удобное время. ESP32-CAM поддерживает карты емкостью до 4 ГБ.

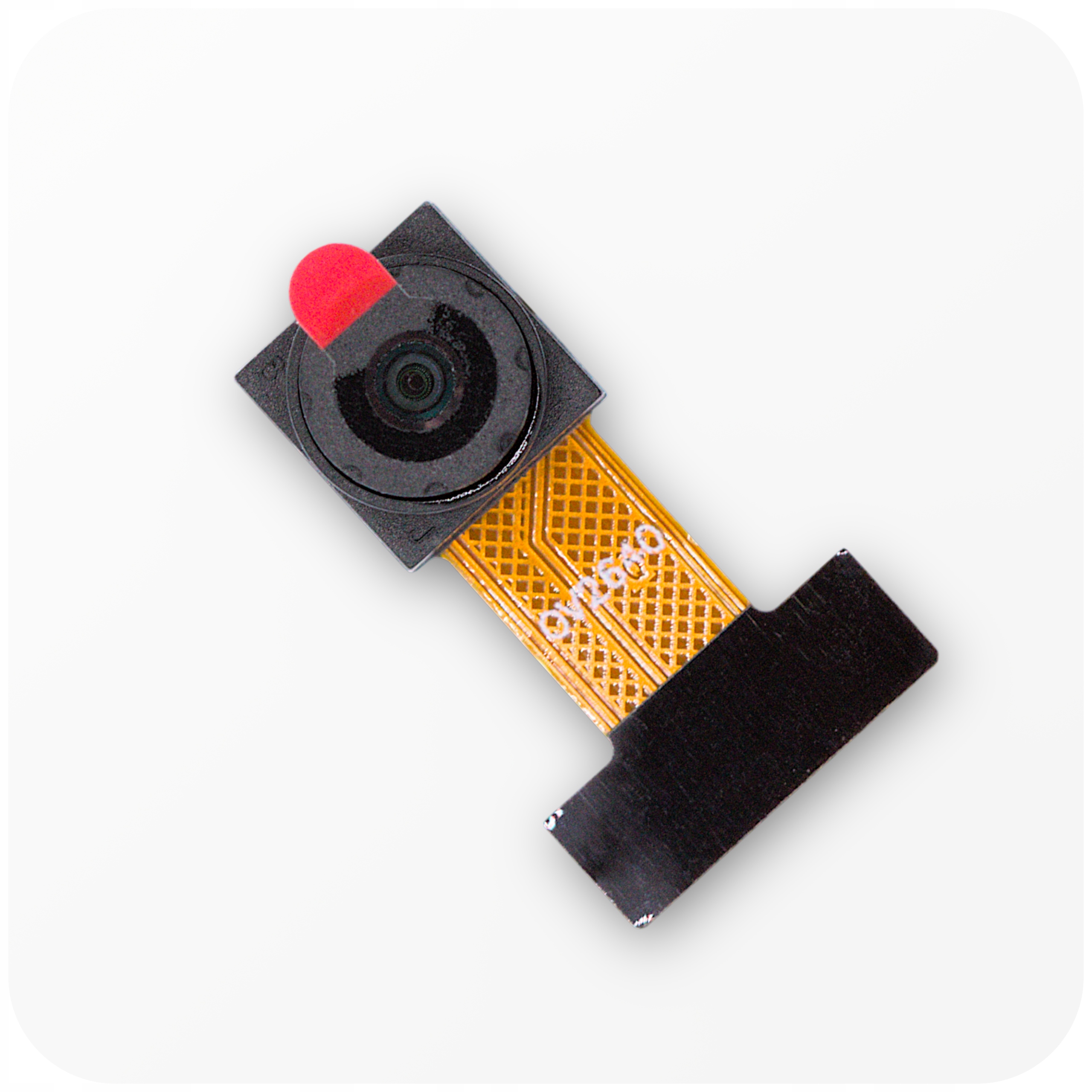

Слот для камеры

Камера OV2640 не встроена постоянно, и для специализированных приложений ее можно заменить на другая модель, например OV7670.

Крестики (припаиваются)

С помощью золотых штифтов модуль устанавливается в программатор (есть в другом нашем предложении) и удобно загружает программы, например .

Содержимое предложения:

• Модуль ESP32-CAM с припаянными короткими золотыми штифтами, в антистатическом пакете из фольги.
• Камера OV2640 2 Мп.

Примеры приложений

• Удаленный мониторинг или фотоловушка
• Видение для автономного транспортного средства/робота
• Сканер QR-кода
• Удаленное управление счетчики чтения статуса

Примечание

Этот продукт предоставляется как компонент прототипа устройства и не может рассматриваться как законченное конечное устройство. Оно предназначено в первую очередьдля создателей, любителей и профессионалов в качестве составной части прототипов других устройств, а в случае интеграции в конечное устройство и вывода его на рынокнесет полную ответственность за обеспечение соблюдение применимых законов, директив и норм возлагается на лицо, осуществляющее такую ​​интеграцию.
