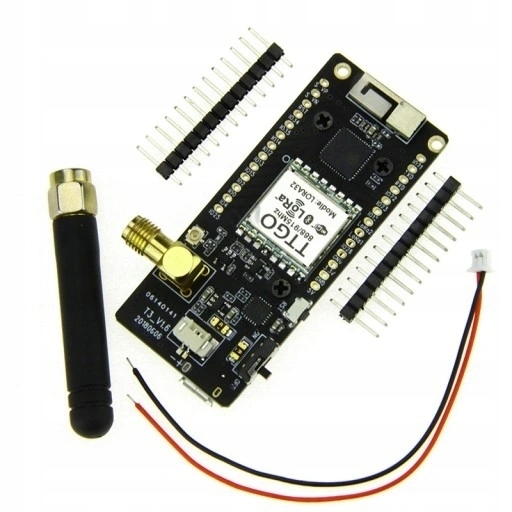

Радиомодуль TTGO LORA (Long Range) ESP32 868 МГц и 915 МГц с 0,96-дюймовым OLED-дисплеем

Идеально подходит для программирования в среде ARDUINO

Модуль связи LoRa32 от LilyGO с загруженным по умолчанию проектом Paxcounter, который позволяет подсчитывать людей поблизости. Модуль подсчитывает мобильные устройства, которые есть у прохожих, на основе MAC-адресов, полученных через Wi-Fi и Bluetooth. После смены программного обеспечения на Meshtastic или Disaster-Radio вы можете успешно использовать этот модуль для частной связи, обеспечиваемой сетью MESH дальнего действия.

Микроконтроллер ESP32 поддерживает беспроводное соединение Wi-Fi и Bluetooth 4.2 BLE. Он обеспечивает междугородную связь в стандарте LoRaWAN в диапазонах 868 МГц и 915 МГц, что позволяет использовать его как в Европейском Союзе, так и в Северной Америке.

Может работать от аккумулятора на входе 3,7 В или через порт micro USB с напряжением 5В. Благодаря встроенному преобразователю его можно программировать напрямую через USB-порт.

Благодаря системе зарядки TP4054 литий-полимерный аккумулятор можно заряжать напрямую через USB-порт с помощью обычного зарядного устройства для телефона. .

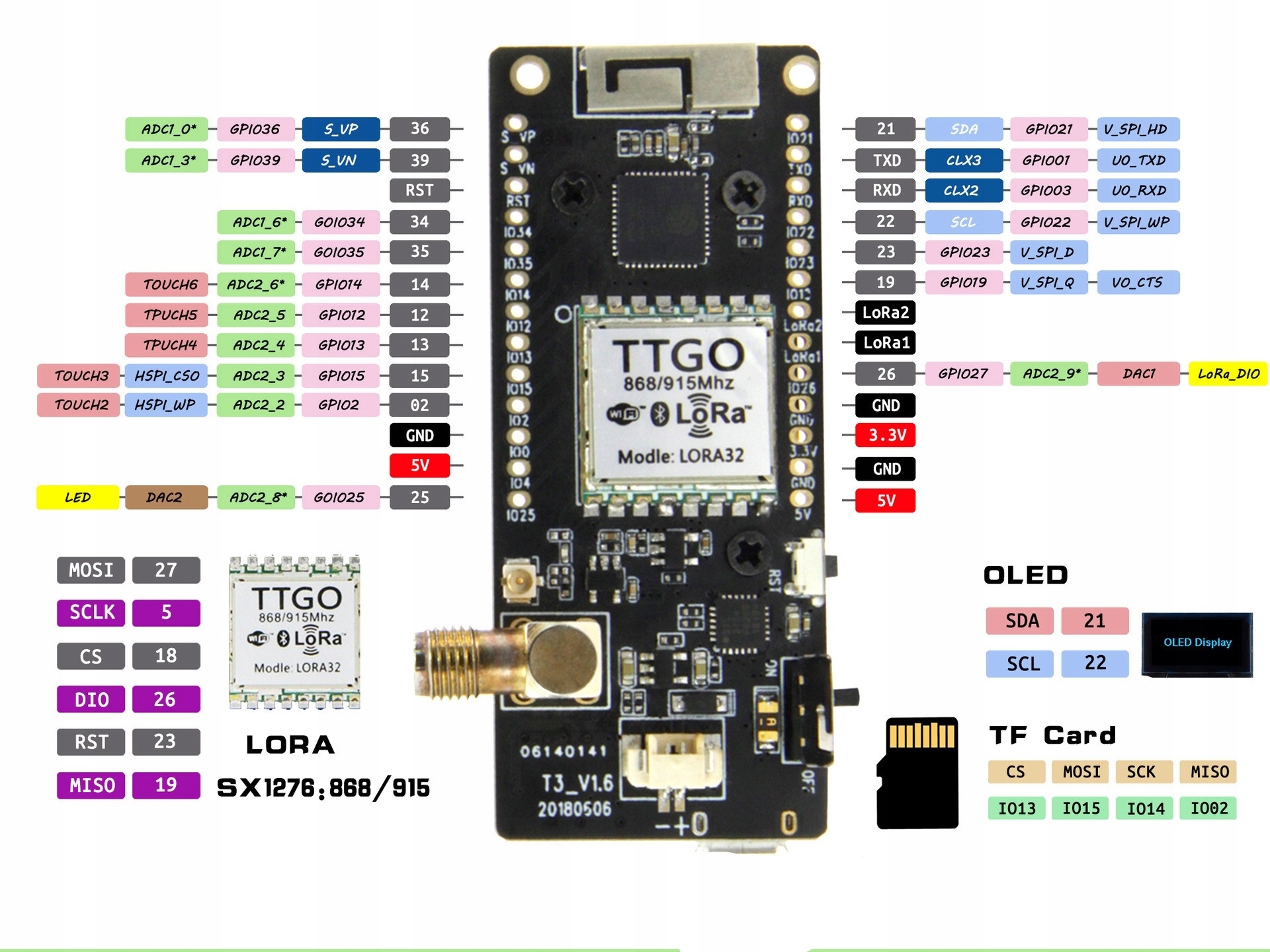

Полная поддержка интерфейсов UART, SPI, SDIO, I2C, PWM, I2S, IRGPIO, ADC и DAC и возможность программирования в средах ArduinoIDE, ESP-IDF, MicroPython, FreeRTOS.

Полная поддержка интерфейсов UART, SPI, SDIO, I2C, PWM, I2S, IRGPIO, ADC и DAC и возможность программирования в средах ArduinoIDE, ESP-IDF, MicroPython, FreeRTOS.

>

Модуль имеет слот для карт памяти microSD, что существенно расширяет его возможности.

Описание продукта

• Рабочее напряжение: 1,8–3,7 В
• Номинальный ток: 10–14 мА
• Ток во время глубокого сна: 0,2 мкА< /li>
• Ток во время передачи: 120мА + 20дБм 90м @ + 17дБм 29 мА @ + 13 дБм
• Рабочая частота: 868 МГц / 915 МГц
• Мощность передачи: + 20 дБм
• Чувствительность приема: -139 дБм @ LoRa и 62,5 кГц и SF = 12 и 146 бит/с -136 дБм @ LoRa и 125 кГц и SF = 12 и 293 бит/с -118 дБм @ LoRa и 125 кГц и SF = 6 и 9380 бит/с -123дБм@FSK&5Khz&1.2Kbps
• Погрешность частоты: +/- 15 кГц
• Пространство FIFO: 64B
• Скорость передачи данных: 1,2K ~ 300Kbps@FSK 0,018 K ~ 37,5Кбит/с@LoRa
• Режим модуляции: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Вид интерфейса: SPI
• Рабочая температура: - 40 ℃ - + 85 ℃
• Функция цифрового RSSI
• Автоматическая коррекция частоты
• Автоматическая регулировка усиления
• Широко настраиваемый модуль обработки пакетов данных< /li>
• Антенна SMA
• Чип зарядки TP4054
• USB >> преобразователь UART
