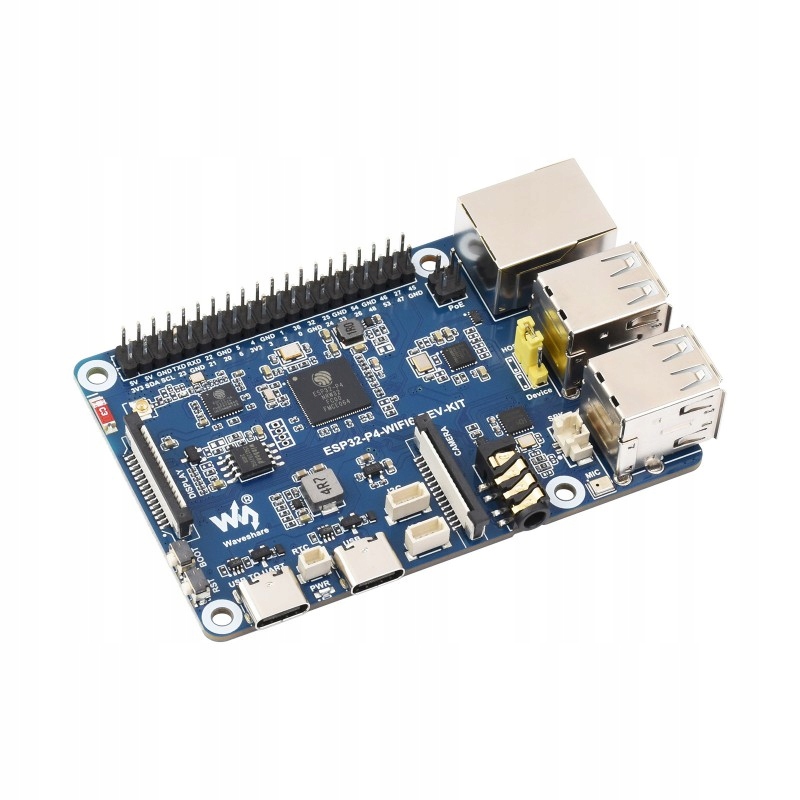

ESP32-P4 WiFi6 Dev Kit — высокопроизводительная плата разработки с ESP32-P4 + ESP32-C6 (Wi-Fi 6 / BLE 5)

Высокопроизводительный комплект для проектов HMI, периферийных вычислений и обширных мультимедийных интерфейсов. Основной микроконтроллер ESP32-P4 (RISC-V) отвечает за вычисления, графику и видео, а встроенный ESP32-C6 обеспечивает подключение Wi-Fi 6 и Bluetooth 5 (BLE) через шину SDIO. На борту вы также найдете разъемы Ethernet, USB OTG (HOST/DEVICE), MIPI-DSI/CSI, аудио, microSD и богатый набор GPIO

Код производителя: SKU 32054

Дополнительная информация на сайте https://www.waveshare.com/wiki/ESP32-P4-WIFI6-DEV-KIT Ссылка ведет на страницу с описанием продукта, который доступен в нескольких версиях, на этом аукционе вы купите версию ESP32-P4-WiFi6 Dev Basic-KIT, обратите на нее внимание.

  • Архитектура и память (ESP32-P4): двухъядерный RISC-V (высокопроизводительное ядро ​​HP) + отдельное ядро ​​LP с низким энергопотреблением, 768 КБ L2, выделенный TCM, 32 МБ PSRAM в комплекте и 16 МБ NOR Flash на QSPI. Аппаратная безопасность: цифровые подписи и блок управления ключами.
  • Видео и графика: Интерфейсы MIPI-CSI/DSI; CSI-трек со встроенным интернет-провайдером и аппаратным кодированием H.264/JPEG до 1080p при 30 кадрах в секунду. DSI с PPA, 2D DMA и декодированием JPEG 1080p при 30 кадрах в секунду – для удобного ЧМИ.
  • Беспроводное подключение: ESP32-C6 работает как сопроцессор Wi-Fi 6/Bluetooth 5 поверх SDIO 3.0 (P4↔C6).
  • Аудио на плате: микрофон SMD, разъем 3,5 мм, разъем динамика 8 Ом / 2 Вт; встроенный аудиокодек и усилитель на печатной плате.
  • USB и питание: два разъема USB-C (UART-flash/debug и USB), разъем USB-A OTG 2.0 High-Speed с переключением HOST/DEVICE с помощью перемычки. Доступный разъем для модуля PoE (питание через Ethernet после добавления модуля).
  • Ethernet и карта: RJ45 100 M и TF (microSD) — слот SDIO 3.0.
  • GPIO: 40-контактный разъем (частичная совместимость с Raspberry Pi HAT), прибл. 27 свободных GPIO для периферийных устройств: I²C/I³C, SPI, I²S, UART, PWM/MCPWM, RMT, ADC, TWAI.
  • Другие элементы: кнопки BOOT/RESET, светодиод PWR, площадка UART для C6, разъем батареи RTC (только батареи RTC).

Подключение к Wi-Fi в этом наборе обеспечивается отдельным чипом ESP32-C6, выполняющим роль «радиосопроцессора». ESP32-P4 не имеет собственного радиомодуля - он обменивается данными с C6 через шину SDIO 3.0: P4 работает как хост, а C6 как ведомый SDIO.

Параметры и преимущества

  • Стандарт: Wi-Fi 6 (802.11ax) 2,4 ГГц, обратно совместим с 802.11 b/g/n.
  • Радиотракт: 1T1R, в режиме станции 20 каналов МГц.
  • Функции Wi-Fi 6: OFDMA (UL/DL), MU-MIMO (DL), TWT (энергосбережение), beamformee, DCM – повышенная производительность и стабильность в «перегруженных» сетях.

Резюме: Wi-Fi реализован с помощью ESP32-C6 поверх SDIO, который разгружает основной MCU и обеспечивает полные возможности Wi-Fi 6 без усложнения кода на ESP32-P4.

  • Питание: 3 В, 5 В
  • Заземление: GND
  • I²C (по умолчанию): SDA=GPIO7, SCL=GPIO8
  • UART (по умолчанию): TXD=GPIO37, RXD=GPIO38
  • ESP32-P4NRW32 – основной чип ESP32-P4 со встроенной 32 МБ PSRAM.
  • ESP32-C6 – коммуникационный модуль; через SDIO 3.0 добавлены Wi-Fi 6 и Bluetooth 5 для ESP32-P4.
  • 16 МБ NOR Flash – память программ/данных (QSPI).
  • ESP32-C6 UART-контакты – контакты UART для модуля C6.
  • Разъем модуля PoE – для подключения внешнего модуля PoE (питание 5 В через Ethernet). Модуль POE необходимо приобрести на другом аукционе.
  • Разъем GPIO 40-контактный – ок. 27 свободных GPIO + интерфейсы (I²C/I³C, SPI, UART, PWM и т. д.).
  • Порт RJ45 100 M – проводной Ethernet.
  • Выбор функции USB OTG – перемычка HOST/DEVICE.
  • Порты USB-A – USB 2.0 OTG High-Speed, работает как HOST или DEVICE (в зависимости от перемычки).
  • Разъем динамика – MX1.25 2-контактный, поддержка 8 Ом / 2 Вт.
  • Микрофон на плате – для записи/распознавания голоса.
  • 3,5 мм аудиоразъем – выход для наушников.
  • Интерфейс камеры – MIPI-CSI (2-полосный), в том числе для OV5647.
  • Интерфейс дисплея – MIPI-DSI (2-полосный), поддержка 5″ / 7″ / Экраны 8″ / 10,1″.
  • Интерфейс I²C – линии шины I²C.
  • Интерфейс I³C – новое поколение шины, обратно совместимой с I²C.
  • Порт Type-C (UART) – питание, программирование и отладка через UART.
  • Порт Type-C (USB) – питание и передача данных USB.
  • Разъем для батареи RTC – только перезаряжаемые батареи RTC.
  • PWR – диод индикатора питания.
  • Антенна SMD ESP32-C6 – встроенная антенна для Wi-Fi/BLE.
  • Кнопка BOOT – удерживайте при включении/перезагрузке для входа в режим программирования.
  • Кнопка RST – сброс системы.
  • Слот для карты TF (microSD) – SDIO 3.0 для данные/журналы.

    • Содержимое комплекта — ESP32-P4-WiFi6 Dev-KIT-Basic

    • ESP32-P4-WiFi6 Dev-KIT ×1
    • Динамик 8 Ом / 2 Вт ×1

    (Дисплей и камера не входят в комплект KIT-Basic)
