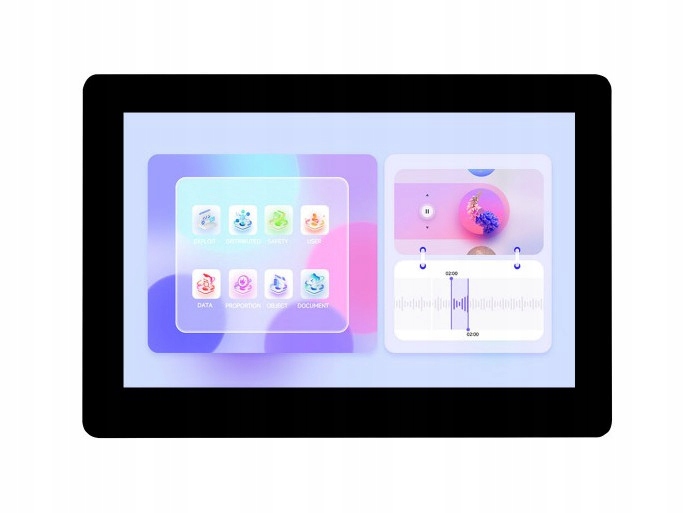

ESP32-S3-Touch-LCD-5 с Wi-Fi, BLE, CAN, RS485 и 1024 × 600 сенсорный экран

Код: 17254531650
Как заказать
3811 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №23930746
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 2

Просматривая «ESP32-S3-Touch-LCD-5 с Wi-Fi, BLE, CAN, RS485 и 1024 × 600 сенсорный экран», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

ESP32-S3 5-дюймовый емкостная плата разработки сенсорного дисплея, 5-точечный штрих, 32-битный двухъядерный процессор LX7, поддерживает Wi-Fi & Bluetooth, ESP32 с дисплеем

Код производителя: 28151 (версия с ЖК -дисплеев 1024 × 600 пикселей, угол просмотра 178 °)

Дополнительная информация, примеры программного обеспечения и т. Д. По адресу: https://www.waveshare.com/wiki/esp32-s3-touch-lcd-5

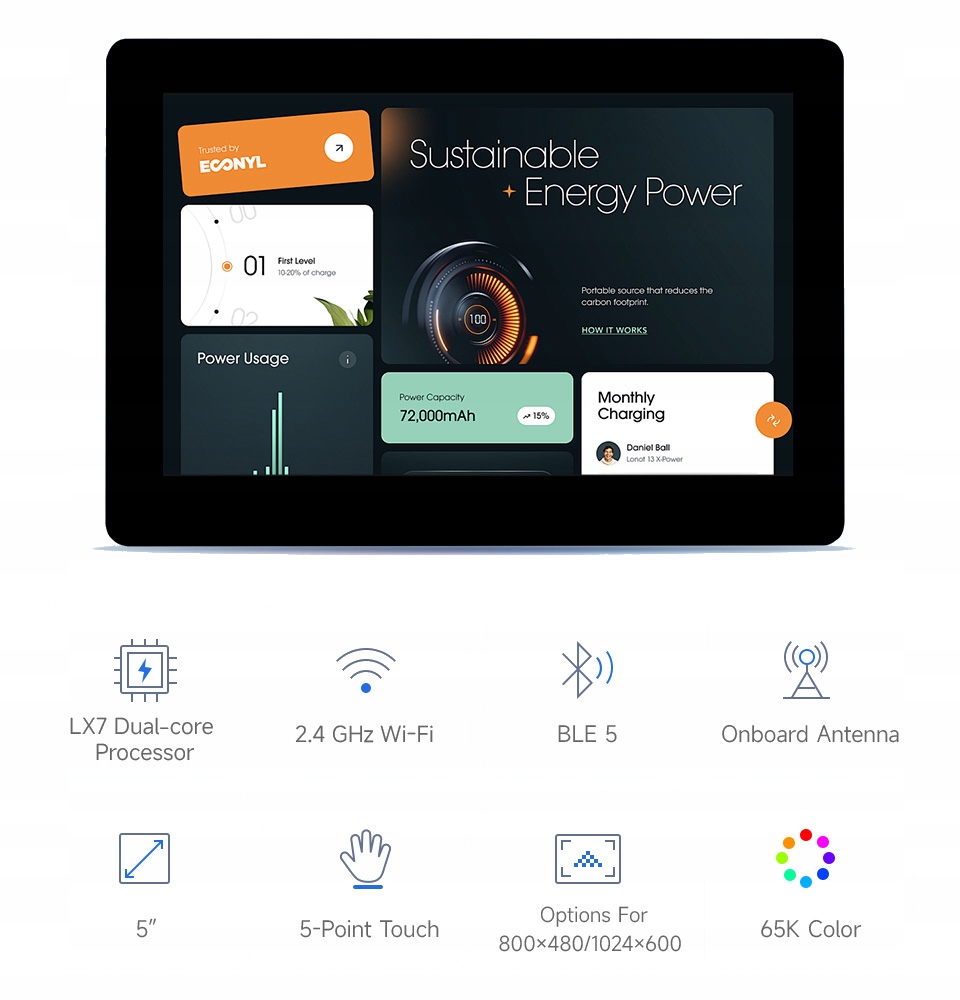

ESP32-S3-Touch-LCD-5-это недорогая и чрезвычайно эффективная плитка MCU, разработанная Waveshare. Благодаря встроенному 5-дюймовому, емкостному сенсорному дисплею (800 × 480 или 1024 × 600) и поддержке передовых интерфейсов, устройство позволяет создавать сложные и визуально привлекательные приложения. Он использует мощность 32-битного процессора LX7 двойного курса с частотой до 240 МГц и богатых ресурсов памяти-16 МБ и 8 МБ PSRAM, что позволяет плавно работать даже графически требовательными библиотеками, такими как LVGL.

Интегрированный Wi-Fi 2,4 ГГц (802.11 b/g/n) и поддержка Bluetooth 5 (BLE) обеспечивает широкие возможности беспроводной связи, а встроенная антенна увеличивает стабильность соединений. Модуль также отличается от его универсальности благодаря многочисленным интерфейсам, таким как CAN, RS485 или I2C, что облегчает интеграцию с различными системами. Кроме того, на пластине есть полноразмерный USB -порт, гнездо TF -карты и гибкую функцию управления питанием, которая позволяет оптимизировать энергопотребление в IoT, мобильной или домашней автоматизации.

Благодаря ESP32-S3-Touch-LCD-5 вы создадите интерфейсы HMI (интерфейс человека-человеком), прототипы интеллектуальных устройств или систем управления на основе обширной среды программирования и надежной аппаратной платформы. Если вы ищете полное решение, которое легко объединяет функции дисплея, прикосновения и беспроводной связи, этот модуль от WaveShare - отличный выбор.

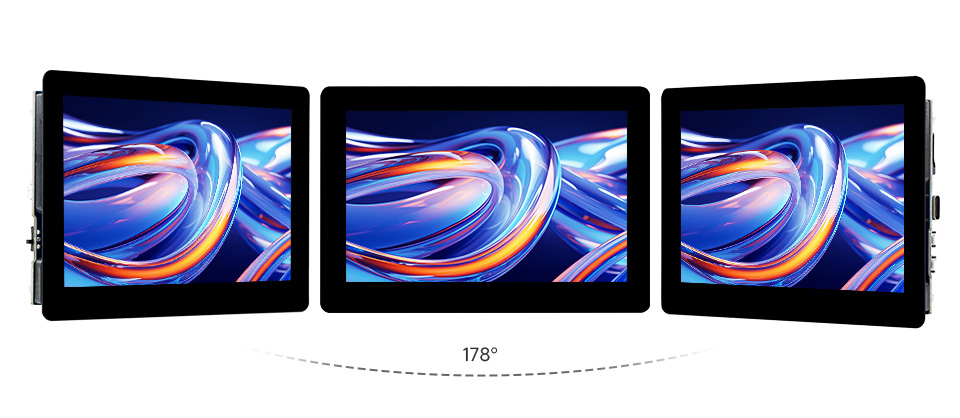

Дисплей использует панель IPS, которая гарантирует чрезвычайно высокое качество изображения и превосходное воспроизведение цвета. Одним из ключевых преимуществ этой технологии является угол просмотра до 178 ° - благодаря этому изображение остается разборчивым и насыщенным цветами независимо от перспективы, с которой мы смотрим на экран. По сравнению с традиционными панелями TN (витая нематическая) панели IPS (переключение в плоскости) предлагают гораздо лучшую однородность контрастности и глубины цвета, что приводит к комфортному использованию устройства, даже при более длительной работе и в различных условиях освещения.

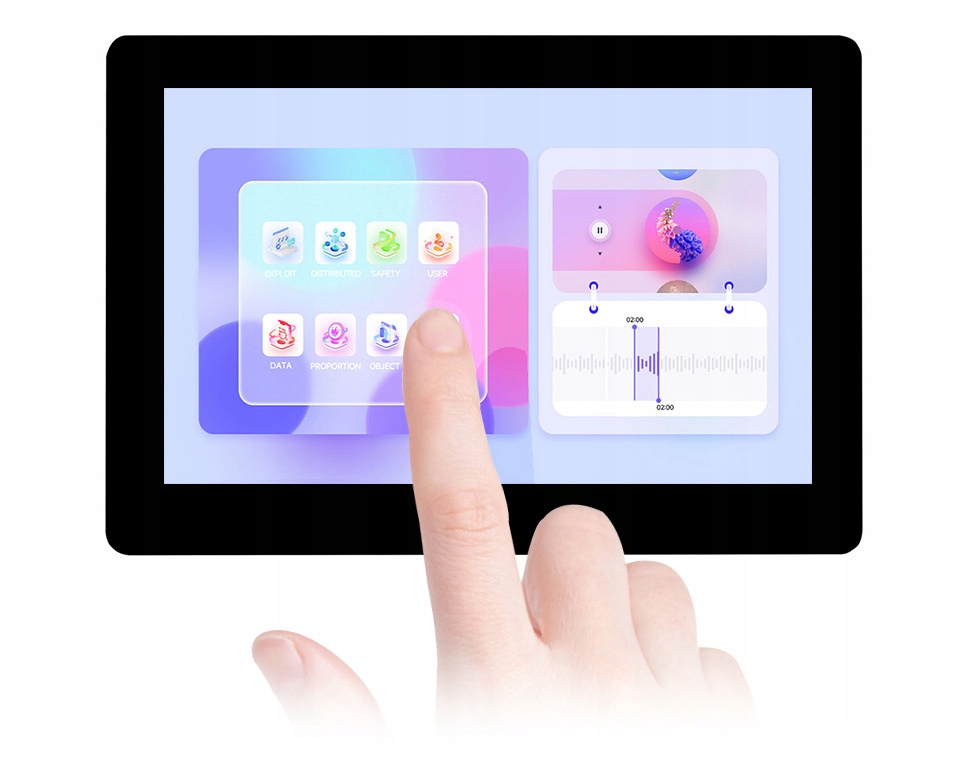

емкостная 5-точечная сенсорная панель, передающаяся через интерфейс I2C, обеспечивает плавную и интуитивную работу устройства. Возможность обнаружения пяти точек одновременно позволяет расширенные жесты и много -одну взаимодействие, что значительно увеличивает гибкость дизайна пользовательского интерфейса. Благодаря этому мы получаем быстрый, отзывчивый контроль и современный опыт в повседневном использовании.

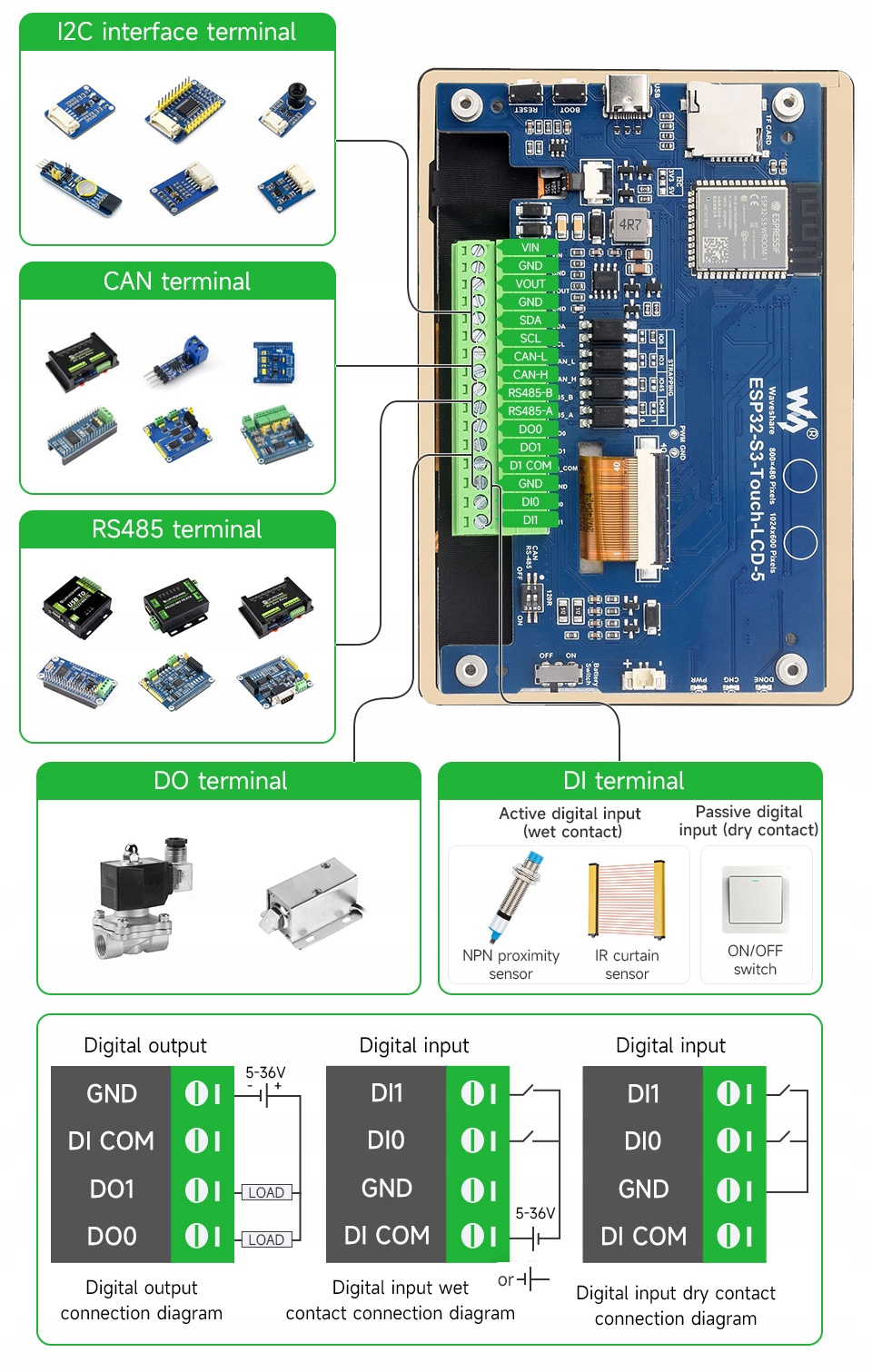

Благодаря встроенным интерфейсам, rs485, I2C и изолированным линиям IO, модуль предлагает широкие варианты расширения и адаптации для различных приложений. Этот тип связи работает как в промышленности, где требуются быстрые и стабильные протоколы (например, Can или RS485), а также в решениях IoT и хобби, которые используют в основном I2C. Изолированные iOS обеспечивают дополнительную безопасность и надежность действия в сложных условиях, защищая устройство от электрических помех. Гибкое периферическое управление обеспечивает легкую интеграцию с многочисленными датчиками, модулями и аксессуарами, которые значительно ускоряют процесс прототипирования и реализации окончательных проектов.

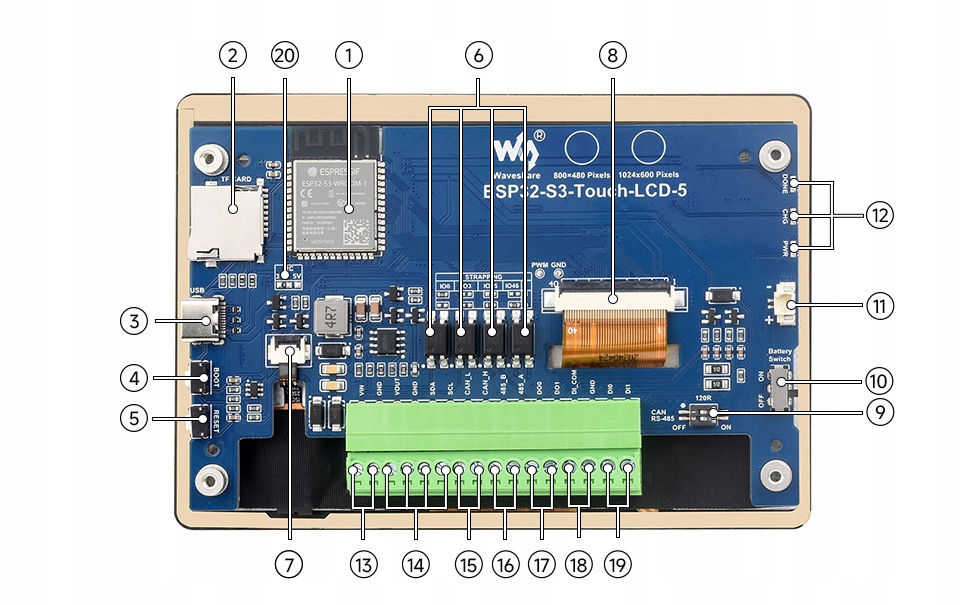

  • ESP32-S3-Wroom-1-N16R8 SOC с Wi-Fi и Bluetooth, рабочая частота до 240 МГц, 8 МБ PSRAM, 16 МБ Flash
  • TF-карта (Port-cort-cort-cort-cort-cort-cort-cort-cort (usb type-cort-cort (usb type-cort-cort-cort-cort-cort-cort-cpor Порт (порт USB Type-C Port)
  • кнопка загрузки (кнопка загрузки) удержание во время включения включения программирования
  • Кнопка сброса (кнопка сброса)
  • (кнопку оптокуплера)
  • Разъем)
  • 5 -Inch Display Conctor (5 -дюймовый разъем дисплеев)
  • Резисторы, заканчивающие RS485 и Can (RS485 и Can Can Terminal Resetection) Bith Battery Power -Battery Viste -Battery 3.7. MX1.25 заголовок)
  • Индикаторы состояния (индикаторы состояния): зарядка аккумулятора, chg -баттерная индикатор зарядки, pwr -Power-индикатор
  • I2C-разъем интерфейса (терминал интерфейса I2C) Vout 5V/3,3V Вывод (резистор переключения)
  • разъединитель разъема Can (Can Interfface Terminil
  • цифровой выход (цифровой выход) 5–36 В, открытый дрейд, нагрузка до 450 имеет канал
  • Общий входной сигнал (входной сигнал общий терминал), входной вход, подключение к положительному питанию: активный вход в низком уровне (NPN, контакт мокрого), соединение с отрицательным источником питания: активный входной вход в высоком уровне (PN> Li-контакт), Li-контакт). Цифровые входы (цифровой вход), 5–36V, поддержка NPN (NPN или PNP)
  • Выходной селектор i2C Vout (I2C Vout Выбор выхода), Переключение выходного напряжения и уровня I2C I2C (по умолчанию 3.3V)

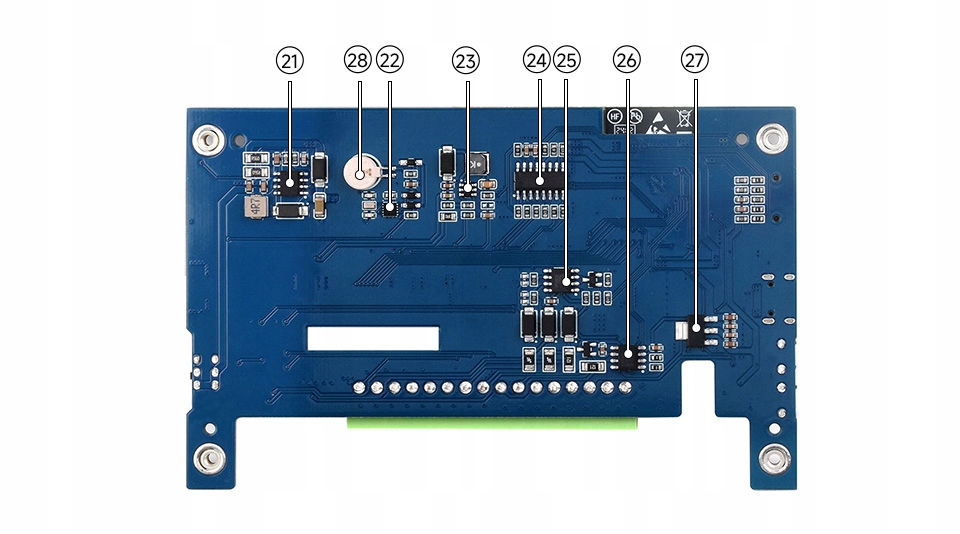

    • cs8501 -little Battery Manager
    • PCF85063 -RTC для точного контроля времени
    • AP3032Ktr-G1 -backlater Converter Expruction
    • ch4222g -Backlight.
    • sp3485 - трансивер RS485
    • tja1051t/3/1j - приемопередатчик может
    • sgm2212-3.3 -Ld -atembiliz -Возможность заряжать и работать над батареями

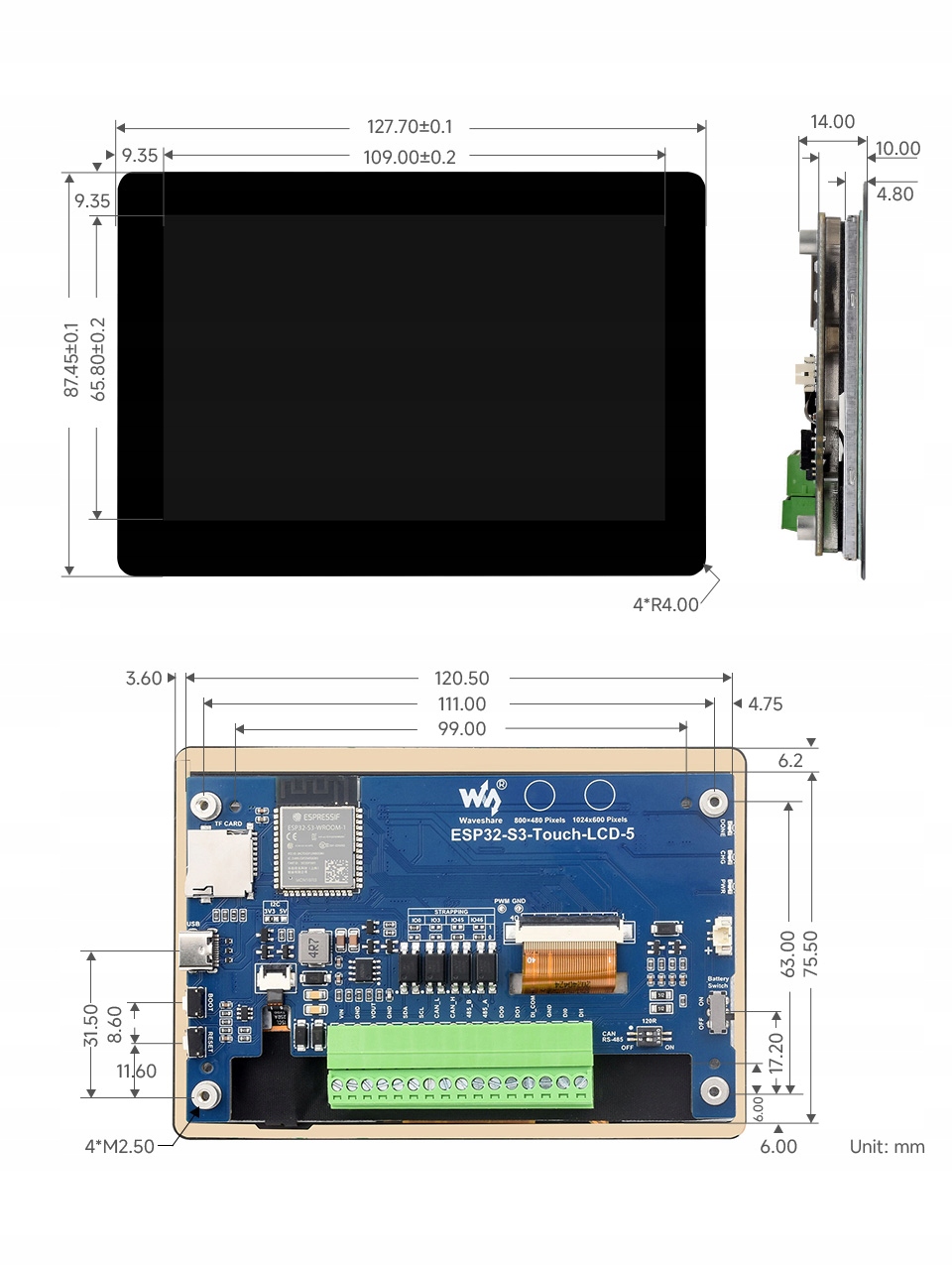

    Module ESP32-S3-Touch-LCD-5 имеет компактные размеры 127,7 × 87,45 мм , что делает его идеальным для приложений в пользовательских интерфейсах (HMI) и IoT-проектах. Благодаря стройной структуре с толщиной 14 мм и скважины монтажные отверстия (M2.5), он легко интегрируется с корпусами и управляющими панелями.
