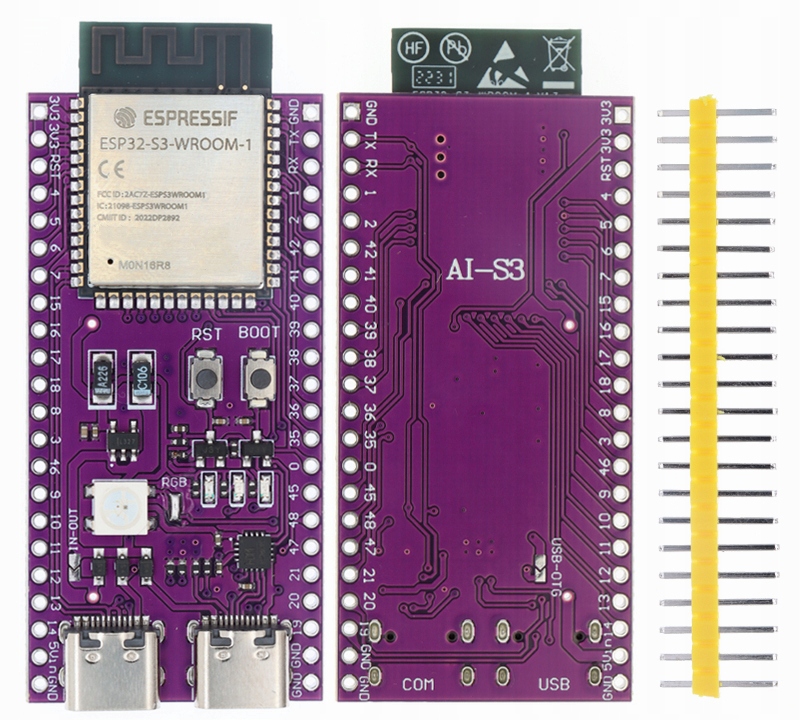

ESP32-S3 версии N16R8

ESP32-S3-WROOM-1-N16R8, который оснащен двухъядерным 32-битным процессором Xtensa LX7 с операционной частота 240 МГц, встроенная SRAM 512 КБ (TCM) и 8 МБ PSRAM, флэш-память 16 МБ. Совместим с распиновкой платы разработки ESP32-S3-DevKitC-1, более удобен в использовании и расширении различных периферийных модулей.

Вы можете выбрать ESP-IDF, Arduino, MicroPython или другие среды разработки в программном обеспечении для легко и быстро начните и примените их к продукту.

• Система ESP32-S3-WROOM-1-N16R8 с двухъядерным 32-битным процессором Xtensa LX7 с частотой 240 МГц.
• Встроенная память 512 КБ SRAM, 384 КБ ROM, 8 МБ PSRAM, флэш-память 16 МБ.
• Встроенная двухрежимная беспроводная связь Wi-Fi 2,4 ГГц и Bluetooth LE с превосходными радиочастотными характеристиками.
• Разъем USB C для удобства использования.
• Встроенный диод WS2812B
• Силовой диод
• Диод связи UART TX
• Диод связи UART RX
• Богатые периферийные интерфейсы, включая полноскоростные USB OTG, SPI, I2C, UART, ADC, PWM и DVP (интерфейс камеры 8–16 бит), интерфейсы ЖК-дисплея (параллельный RGB 8–16 бит, I8080, MOTO6800) ) и т. д., что позволяет гибко использовать различные функции.
• Совместимость с распиновкой платы разработки ESP32-S3-DevKitC-1.

Плата имеет встроенный чип CH343, который используется, в том числе, для программирования модуля. Это определенно упрощает программирование всего модуля. Подключиться к компьютеру можно с помощью кабеля через разъем USB-C. Помимо программатора, у нас есть две кнопки. Они помогают принудительно перейти в состояние программирования в системе ESP32. Это RESET и GPIO0. p>

Как вставить компакт-диск в загрузчик? На компакт-диске, подключенном к компьютеру:

• Удерживайте EN / RST
• Удерживайте BOOT / IO0
• Отпустите EN / RST, продолжая удерживать BOOT / IO0< /li>
• Освободите BOOT/IO0

После этой последовательности чип ESP32 будетготов к программированию.
