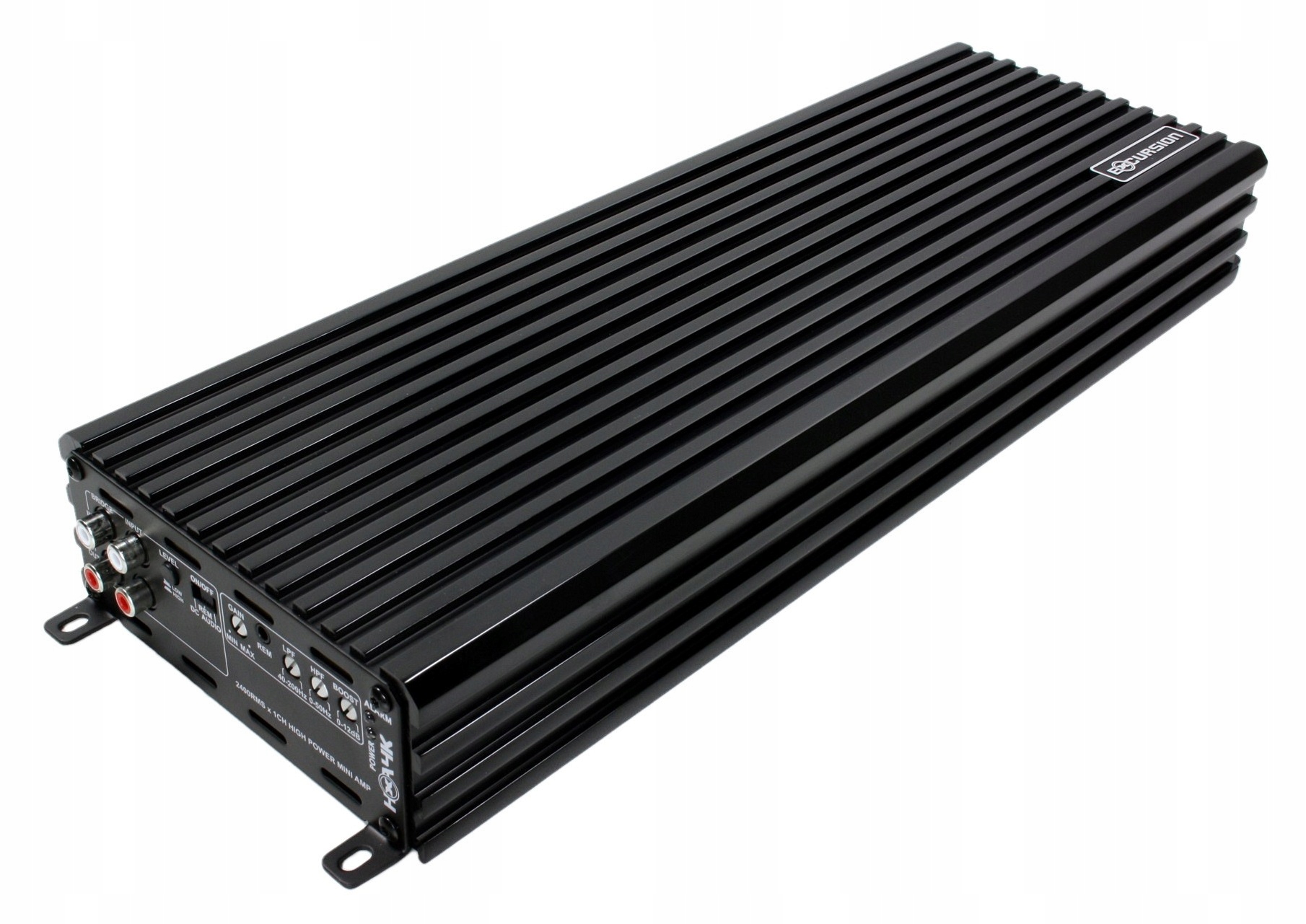

Автомобильный усилитель 3000Вт

1 канал

Цифровой класс D

________________________

Продукт немецкого бренда EXCURSION< /b >

________________________

• Выходная мощность RMS/4 Ом (напряжение питания 14,4 В): 1x1000 Вт
• Выходная мощность RMS/2 Ом (напряжение питания 14,4 В): 1x2000 Вт
• Выходная мощность RMS/1 Ом (напряжение питания 14,4 В): 1x3000 Вт
• Выходная мощность RMS/4 Ом Bridge-Link 2 шт. (напряжение питания 14,4 В): 1x4000 Вт
• Выходная мощность RMS/2 Ом Bridge-Link 2 шт. (напряжение питания 14,4 В): 1x6000 Вт
• Минимально допустимая нагрузка: 0,5 Ом (или 1 Ом в системе Bridge-Link)
• Измерение реальной выходной мощности усилителя Excursion HXA-5K
• - сопротивление нагрузки: 0,7 Ом
• - результат измерения: 3246 Вт RMS (P макс. 3328 Вт)

ВКЛЮЧЕНО

• Усилитель
• Заводская упаковка
Идентификатор: B479

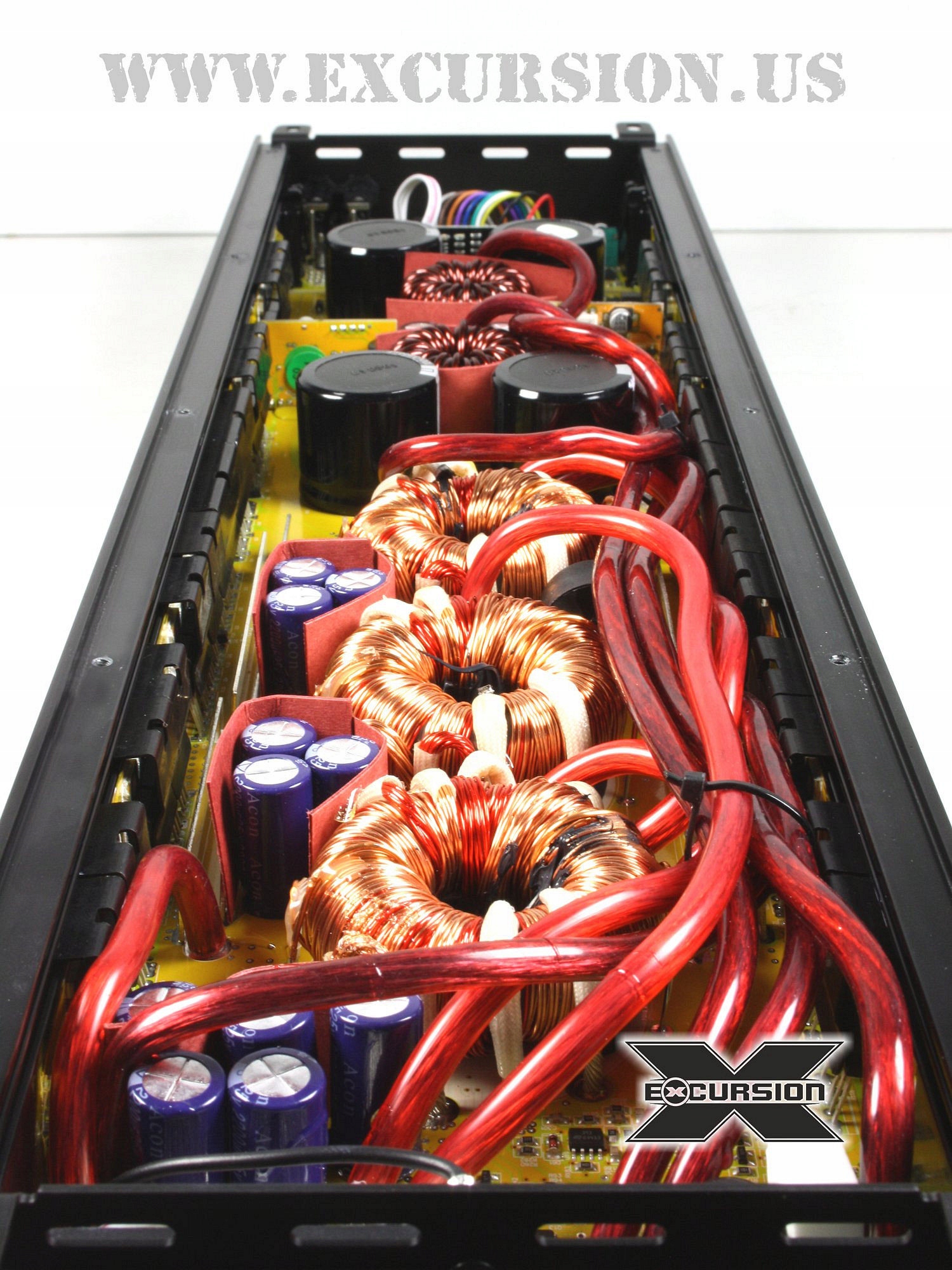

1-канальный цифровой усилитель с очень высоким КПД и небольшими габаритами, построенный на основе двухсторонней печатной платы, изготовленной по технологии поверхностного монтажа SMD. Усилитель оснащен системой устранения шумов и помех, а также многолучевой системой защиты от перегрузки, короткого замыкания на выходе динамика, перегрева и слишком низкого или слишком высокого напряжения питания. В стандартное оснащение также входят плавно регулируемые фильтры LP и HP с возможностью работы в режиме BP Subsonic (Band Pass), эквалайзер усиления басов «Bass Boost», система «Auto Turn ON/OF», управляющая включением усилителя. и выключено, а также «Высокий/Низкий вход» для аудиосигнала на уровне динамиков и уровне RCA (общие входы сигналов для режима «Высокий/Низкий» через разъемы RCA). Все 1-канальные усилители Excursion серии HXA имеют возможность связывания, т.е. совместной работы двух одинаковых моделей в системе подключения BRIDGE (одного в качестве управляющего Master, другого в качестве Ведомого). Усилитель HXA-5K стабильно работает с нагрузкой до 0,5 Ом при стандартной схеме подключения или до 1 Ом в системе из двух одинаковых усилителей, работающих вместе в режиме МОСТ. Эта модель также может быть оснащена дополнительным дистанционным регулятором громкости сабвуфера Excursion HXA-RC.

• Частотный диапазон: 5–300 Гц
• Макс. уровень искажений THD/4 Ом: < 0,3%
• Сигнал/шум (отношение сигнал/шум): >100 дБ
• Входная чувствительность для сигнала RCA (НИЗКИЙ уровень): 0, 2 - 5,0 В.
• Входная чувствительность сигнала громкоговорителя (HIGH Level): 0,6–15,0 В.
• LP-фильтр с плавной регулировкой: 40–200 Гц.
• li>
• Фильтр HP с плавной регулировкой: 0–50 Гц (дозвуковой звук)
• Bass Boost — усиление низких частот: плавная регулировка 0–12 дБ/45 Гц
• Эффективность/4 Ом: >80 %
• Рабочее напряжение: 10–15 В.
• Предохранитель: требуется внешний 250 А.
• Высокотемпературная защита: от 80 °C.
• Защита. от низкого напряжения питания: ниже 8 В.
• Размеры корпуса без подключений (ширина/высота/длина): 140/54/530 мм.

• Работа в цифровом формате. класс «D».
• Технология: SMD, Full MOSFET. Военный стандарт.
• Режимы работы фильтров HP и LP: постоянно включены как полосовой фильтр.
• Вход аудиосигнала: 2xRCA (общий для сигнала HIGH/LOW – только при включенном усилителе). не работает в режиме мостового моста).
• BRIDGE (мост): возможность работы двух одинаковых усилителей - одного в качестве ведущего, другого в качестве ведомого.
• Вход BRIDGE IN: 1xRCA (только при этот усилитель работает как ведомый - это вход для сигнала, посылаемого со второго ведущего усилителя)
• BRIDGE OUT: 1xRCA (только когда этот усилитель работает как ведущий - это выход сигнала на второй ведомый усилитель) усилитель).
• Переключатели выбора уровня входного сигнала HIGH/LOW (сигнал уровня динамика или RCA).
• Общий вход сигнала HIGH или LOW через гнезда RCA после выбора соответствующего режима работы с переключателем LEVEL (рекомендуем использовать RCA/адаптивные разъемы GŁ Excursion XML и Excursion XFM - продаются отдельно).
• 3 варианта управления включением и выключением усилителя (выбираются переключателем ON/OFF): <р>1. REM - управление подачей управляющего напряжения +12В от магнитолы на разъем "Remote"

  2. DC - автоматическое управление постоянным напряжением (ок. +6В), подаваемым через входы RCA от акустических кабелей магнитолы (работает после выбора входного уровня сигнала динамика - ВЫСОКИЙ с помощью переключателя LEVEL)

  3. АУДИО – автоматическое управление усилителем после обнаружения импульсов аудиосигнала (например, музыки) на RCA-входах усилителя. Этот вариант имеет систему задержки времени.

• Коррозионностойкие никелированные розетки и кабельные разъемы.
• Массивные клеммы с шестигранными винтами для силовых кабелей сечением до 53 мм2.
• li>
• Массивные клеммы с винтами с внутренним шестигранником для акустических кабелей сечением до 10 мм2.
• Схемы защиты от перегрузки, короткого замыкания на выходе громкоговорителя, перегрев и пониженное напряжение.
• Разъем для подключения дополнительного пульта дистанционного управления громкостью сабвуфера Excursion HXA-RC (продается отдельно).

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ – 3 варианта управления усилителем ( Remote)

Усилитель Excursion HXA-5K имеет систему «Remote», отвечающую за включение и выключение усилителя, которая может работать в трех режимах, выбираемых переключателем ON/OFF. Первый вариант (REM) работает для входного сигнала HIGH и LOW и представляет собой стандартное управление усилителем путем подачи напряжения +12 В на его разъем REM. Остальные два варианта управления (опции DC и AUDIO) работают как система «автоматического включения/выключения» и могут использоваться, когда радиостанция не имеет стандартного выхода «дистанционного» управления. Если переключатель ВКЛ/ВЫКЛ находится в положении D
