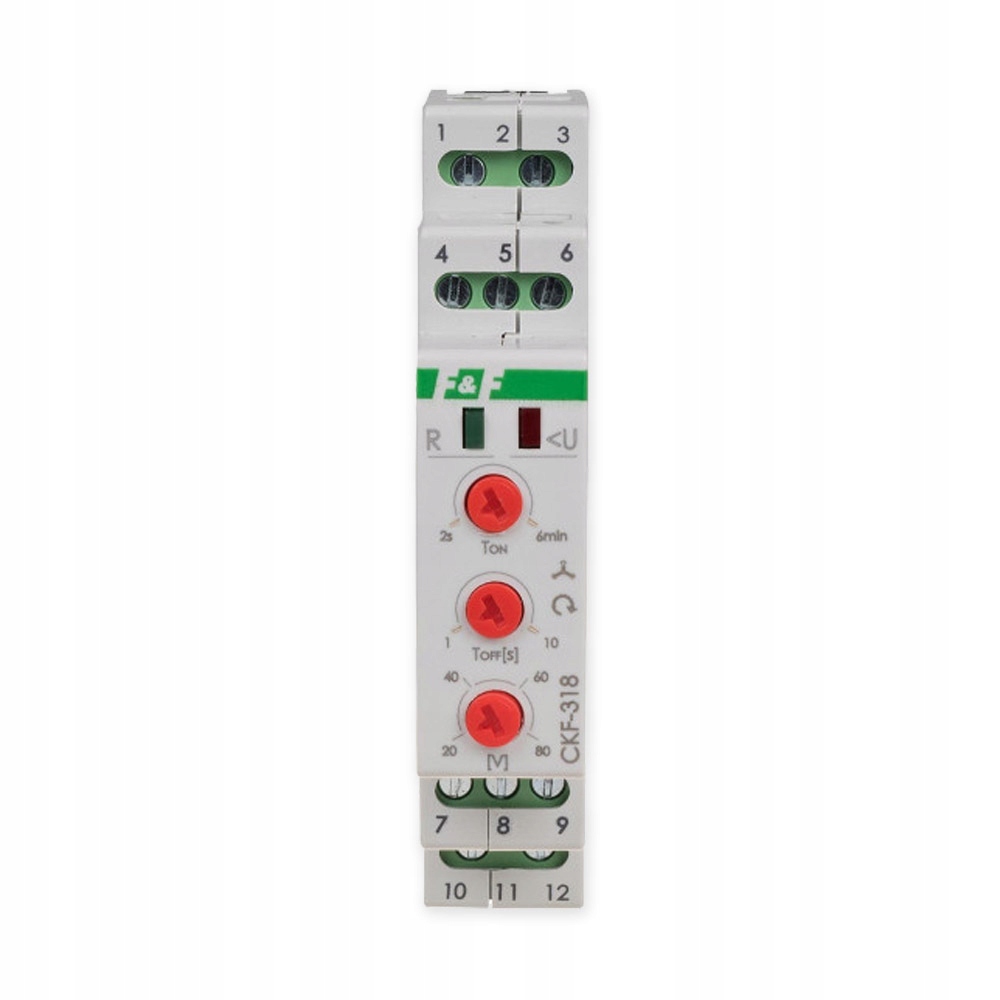

ДАТЧИК ПОСЛЕДОВАТЕЛЬНОСТИ ФАЗ, ПОТЕРЬ И АСИММЕТРИИ С РЕГУЛИРУЕМЫМ ПОРОГОМ НАПРЯЖЕНИЯ, АСИММЕТРИИ РАБОТЫ И ВРЕМЕНИ ВЫКЛ/ВКЛ 2P 2x8A CKF-318

• Производитель: F&F Pabianice
• Номер производителя: CKF-318
• Источник питания: 3 ×400 В
• Напряжение активации мин. / макс: 320 В / 480 В
• Ток нагрузки: 2 × [<8A]
• Контакт: разделенные 2 × НО/НЗ
• Исполнительный элемент: 2 × реле
• Гистерезис напряжения: 5 В< /li>
• Асимметрия напряжения активации: 20÷80 В (регулируемая)
• Задержка выключения при несимметрии и затухании:1÷10 с (регулируемая)
• Задержка повторного подключения в случае асимметрии и потери: 2÷360 с (регулируемая)
• Потребляемая мощность: 1,6 Вт
• Регулирование мощности: 2 зеленых/красных светодиода
• Взаимодействие с генераторами энергии: ДА
• Контроль потери фазы/асимметрии: ДА
• Контроль последовательности фаз: ДА
• Контроль контакта контактора: НЕТ
• Рабочая температура: -25÷40°C
• Ширина в модулях 17,5 мм: 1
• Монтаж: на кронштейне TH35
• Подключение: винтовые клеммы 2,5 мм²
• Сертификат: CE
• Польский продукт!

Датчик последовательности и обрыва фаз CKF-318 без нулевого провода предназначен для защиты электродвигателей, питающихся от трехфазной сети 3х400 В (без нулевого провода).

Функции защиты:

• асимметрия напряжения между фазами
• полный обрыв фазы
• симметричное падение напряжения в трех фазах
• изменение напряжения последовательность фаз
• превышение верхнего порога напряжения фазы >480 В
• превышение нижнего порога напряжения фазы <320 В

Когда Состояние сетевого напряжения правильное, контакты датчика замкнуты. При возникновении аномалий напряжения датчик отключит контакты с соответствующей задержкой по времени. Возвращение параметров сети в нормальное состояние приведет к повторному включению контактов с установленной задержкой.

СИГНАЛИЗАЦИЯ:

Зеленый светодиод [R]:

• горит – параметры верны, контакт замкнут
• мигает - отсчет времени задержки перезапуска

красный светодиод [U]:

• горит - асимметрия напряжения или напряжение ниже 320 В
• мигает ×1/с — неправильное чередование фаз.
• мигает ×3/с — напряжение выше 480 В.

О ПРОИЗВОДИТЕЛЕ

F&F основана в 1992 году. Оно возникло из торгово-сервисной компании, работающей в сфере электронной промышленности. Опыт владельцев в области электроники и электротехники позволил им создать производственную компанию, предлагающую электронные устройства управления для бытовой и промышленной автоматизации.

В настоящее время сотрудничество научно-исследовательского отдела компании с научным сообщества и клиентов приводит к динамичному развитию предложения и позволяет создавать решения с все более высоким уровнем технологического прогресса, примерами которых являются системы умного дома F&Home и системы телеметрии. F&F — известный бренд в Польше, продукция, выпускаемая под ним, реализуется также на рынках России, Украины, Белоруссии, Литвы, Латвии, Чехии, Словакии, Венгрии, Румынии, Сербии. , Германии, Греции, Ирландии и Швеции, Норвегии, Португалии, Чили и США.

Девиз компании – создание инновационных решений для партнеров.
