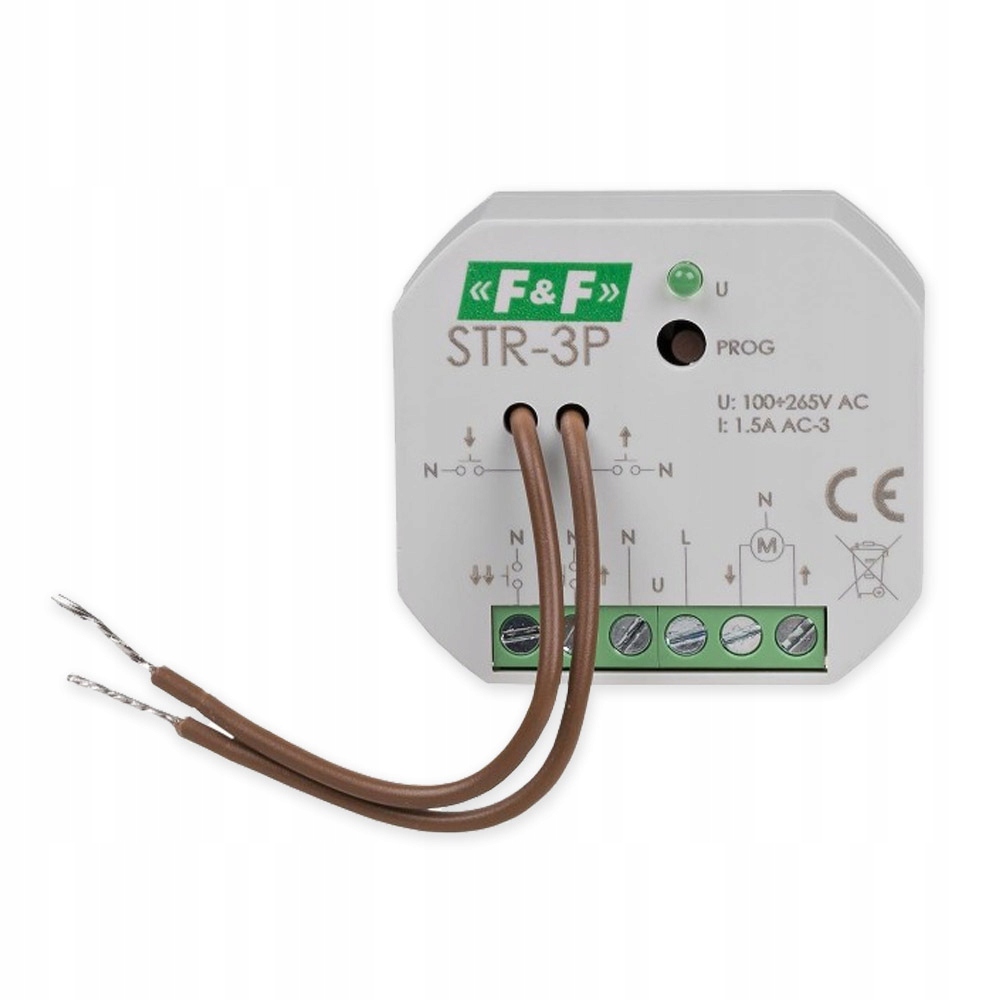

КОНТРОЛЛЕР ДЛЯ РОЛЬСТАВНИ, МОТОРОВ, ВОРОТ, ДВУХКНОПОЧНЫЙ, ПРОГРАММИРУЕМЫЙ ДЛЯ КОРОБКИ STR-3P 230 В

• Производитель: F&F Pabianice
• Номер производителя: STR-3P
• Источник питания: 100 ÷ 265 В переменного тока.
• Контакт реле: 8А/250 В (AC-1)
• Макс. нагрузка (AC-3): 320 Вт (1,5 А)
• Время активации — программируемое: 1 секунда ÷ 15 минут
• Индикация питания/программирования: Зеленый светодиод
• подключение: винтовые клеммы 2,5 мм²
• Потребляемая мощность: <0 .15 Вт (режим ожидания), <0,6 Вт (работа)
• Управление: уровень нейтральной линии N
• Рабочая температура: -15÷50°C
• Подключение местного управления: 2×DY 1 мм² / l=10 мм
• Монтаж: в Коробка скрытого монтажа Ø60мм
• Размеры: 43×48×20 мм
• Сертификат CE
• Польский продукт!

Контроллер STR предназначен для управления рольставнями (вверх-вниз) или другими объектами (например, воротами), приводящимися в движение однофазным электродвигателем переменного тока с помощью переключателей мгновенного действия (например, звонков). Контроллер может работать как автономное устройство (предназначен для открытия/закрытия одной рольставни), а также возможно объединение контроллеров в группы, обеспечивающие централизованное управление многими рольставнями.

Питание контроллера осуществляется от сети. обозначается зеленым светодиодом. Двигатель рольставней включается путем мгновенной подачи сигнала N на один из управляющих входов. Двигатель включается на время, запрограммированное пользователем, что позволяет полностью поднять или опустить жалюзи.

УПРАВЛЯЮЩИЕ ВХОДЫ КОНТРОЛЛЕРА:

Локальное управление

В зависимости от способа подключения контроллер может работать в режиме одного или двух местных кнопки.

ДВЕ ЛОКАЛЬНЫЕ КНОПКИ

Каждому направлению движения соответствует своя локальная кнопка. Кратковременное нажатие (<0,5 с) приводит к перемещению рольставни в заданном направлении на запрограммированный период времени. Если на момент нажатия кнопки рольставня уже находится в движении, она остановится. Длительное нажатие кнопки (>0,5 с) приводит к перемещению роллеты в заданном направлении, пока кнопка нажата (функция позволяет, например, регулировать наклон ламелей).

ОДНА МЕСТНАЯ КНОПКА

Вход местного управления «Вниз» постоянно подключен к линии N. К входу местного управления «Верх» подключена кнопка, которая попеременно переключает рольставни на работу в том или ином направлении. . Короткое нажатие кнопки (<0,5 с) включает рольставни на запрограммированное время. Если на момент нажатия кнопки рольставня уже находится в движении, она остановится. Длительное нажатие кнопки (>0,5 с) включает рольставни, рольставни включены на время нажатия кнопки.

Каждое последующее нажатие кнопки активирует рольставни в направление, противоположное предыдущему.

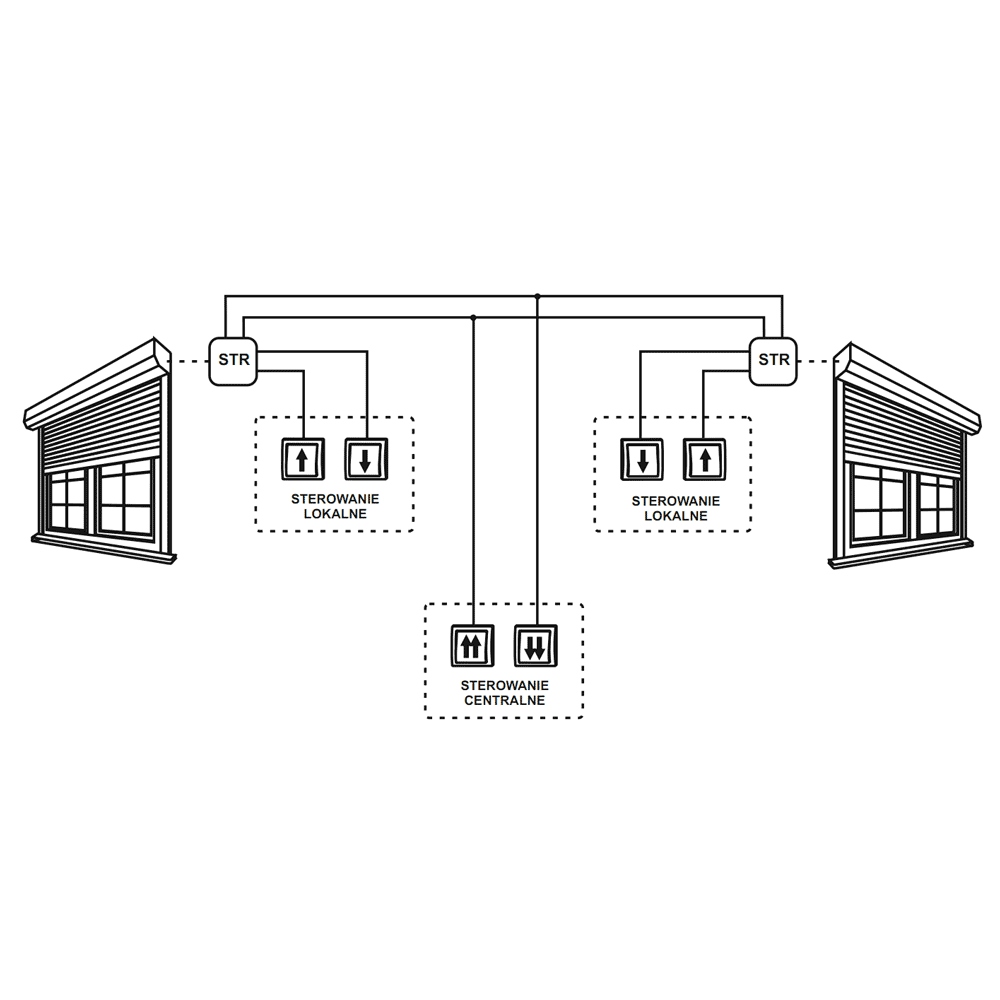

Центральное управление

Контроллер всегда работает с двумя входами центрального управления.

Центральное управление позволяет включить рулонные шторы для движения только в выбранном направлении. Рольставни остановятся только по истечении запрограммированного времени или после нажатия любой кнопки местного управления.

Если во время выполнения команды центрального управления подается центральная команда с противоположным направлением, рольставни сначала роллет остановится, а затем после паузы в 1,5 с мотор начнет работать в обратном направлении.

Время включения роллеты в центральном управлении может быть произвольно отложено (по максимум 1 с) – это служит для минимизации скачка тока в сети в случае одновременного включения многих контроллеров.

Центральная кнопка – Вниз имеет дополнительную функцию, позволяющую закрывать и блокировать рольставни. в закрытом положении. Если центральная кнопка «Вниз» нажата и оставлена ​​во включенном положении, контроллер закроет рольставню и не позволит ей открыться до тех пор, пока не будет отпущена центральная кнопка «Вниз» (при этом работа других входов будет заблокирована). Эта функция позволяет заблокировать рольставни в случае, например: включения сигнализации, обнаружения осадков (после использования дополнительного датчика дождя STR-R) или слишком сильного ветра (после использования дополнительного датчика ветра STR-W).
