АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ F&F MAX-AV-1I

НАЗНАЧЕНИЕ

• Модуль АВ-1И предназначен для измерения напряжения и преобразования измеряемой величины в унифицированный аналоговый выходной токовый сигнал в диапазоне 4÷20 мА.
< /ул>

ЭКСПЛУАТАЦИЯ

• Преобразователь непрерывно измеряет входное напряжение (цепь переменного или постоянного напряжения). Измеренное значение напряжения пропорционально преобразуется в выходной сигнал постоянного тока Iout в диапазоне 4–20 мА, что эквивалентно диапазону измерения 0–400 В.
• Преобразователь позволяет измерять истинное эффективное значение (TrueRMS). ) постоянного и переменного напряжения амплитудой не более 400В (что соответствует примерно 285В действующего значения невозмущенного синусоидального напряжения).

• Выход сигнала модуля защищен -интерференционный фильтр, устраняющий сетевые помехи, влияющие на точность передаваемого сигнала. Это позволяет использовать сигнальные кабели длиной до 300 м.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Напряжение питания: 9÷30 В постоянного тока.
• Максимальное напряжение: 320 В переменного тока. / 450 В постоянного тока.
• Напряжение пробоя ввода/вывода: 3 кВ.
• Максимальная погрешность измерения:±0,5 В
• Выходной сигнал: 4÷20 мА
• Погрешность обработки:±0,5%
• Выходной сигнал длина кабеля:300 м
• Диапазон измерения TrueRMS — напряжение переменного тока:0÷285 В
• Диапазон измерений TrueRMS — напряжение постоянного тока :0÷400 В
• Подключение:винтовые клеммы 2,5 мм2
• Момент затяжки: 0,4 Нм li>
• Потребляемая мощность:0,8 Вт
• Рабочая температура:-20÷50 °С
• Размеры: 1 модуль (18 мм).
• Монтаж: на рейку 35 мм.
• Степень защиты: IP20

СХЕМА ПОДКЛЮЧЕНИЯ

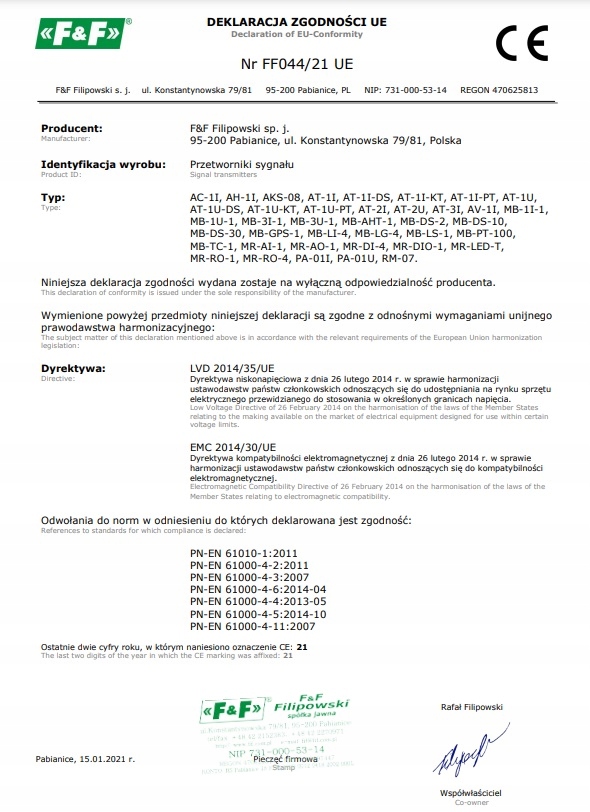

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС
