набор FAAC 414 ALFA 3XPILOT, светодиод, светодиод

Drive FAAC 414 является идеальным решением для двойных ворот для домашнего использования для крыла длиной 3 м (4M с сонлебью). Он оснащен цилиндрами трубки - самостоятельно и, следовательно, не требует использования дополнительных замков. Необходимо установить баланс.

Композиция, полная готовой к сборке:

• FAAC 414–2 ПК
• Блок управления управлением E045S и жилье для штаб -квартиры
• Photocomoys xp20 b d с диапазоном 20 м
• Инструкции по установке для 414 диска в польском
• Инструкции по программированию для штаб -квартиры
• Бесплатная техническая поддержка

Спецификация FAAC:

2 x цилиндр 414

• 230 В питания, 50 (60) Гц
• 230 В подача двигателя
• Потребление мощности 280 Вт
• Потребление мощности 1.2a
• Скорость двигателя 1400br./min
• Скорость скорости 1,5 см/сек
• максимальная сила 3500n
• Тепловая защита 140 ° C
• Диапазон температур -20/+55 ° C
• Степень защиты IP44

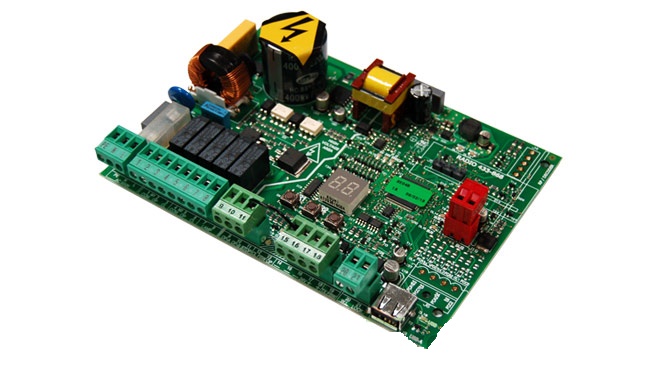

E045 Блок управления с корпусом

Техническая спецификация

• Напряжение мощности: 230VAC ± 15% 50/60 Гц
• Потребление мощности: 4W в готовности
• MAKS Потребляемая энергопотребление: 800 Вт
• Макс. Нагрузка по аксессуарам: 500 мА 24 В постоянного тока - 500 мА.
• Макс. Блокировка: блокировка FAAC (12VAC - 24VDC)
• Диапазон рабочей температуры: от -20 ° C до +55 ° C
• предохранители: F1 (2,5a)
• Входы: открытие/частичное отверстие/остановка/шина 2-эзаноша/источник питания
• Выход: предупреждающая лампа/двигатель/источник питания аксессуаров 24 В пост.
• Быстрая связь: XF 433/868 Модуль для Omnidec, USB
• Программирование: светодиодный дисплей и кнопки
• Сигнализация состояния: отображение и светодиод

Панель управления E045 может работать с одним или двумя двигателями

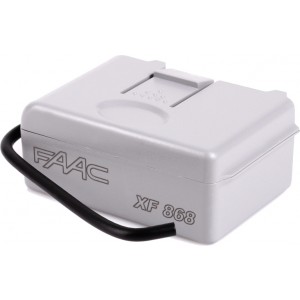

xf868mhz Радиомодуль

• Приемник со встроенной антенной
• Частота 868 МГц
• Напряжение мощности: загрузка из штаб -квартиры через 24VDC
• Память 250 илот (всего 1 и 2)
• Соединение: быстрое соединение

3X Pilot XT4 868MHZ

Пилоты работают с частотой 868 МГц в версии LR (Long Drange) с повышенным диапазоном работы. Эта система гораздо более устойчива к любым помехам и, следовательно, работает более эффективно.

Операция пилота основана на технологии SLH, то есть код самоучащегося типа, позволяющий программировать пульт дистанционного управления от дистанционного управления. Это позволяет быстро и легко расширять систему с помощью новых пользователей.

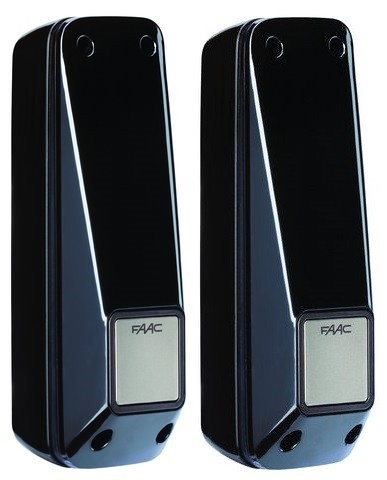

xp20 Photocells BD с диапазоном 20 м

для монтированной установки или на столбце. Направленное фотоэлемент с самооценкой.

• Диапазон действий: 20 м
• Угол регулировки: ± 7 ° (20 м) ± 13,5 ° (5 м)
• Размеры: 41x130x42mm
• Время обнаружения препятствий: 20 мс
• Потребление тока: rx (10ma) + tx (10ma)
• Степень защиты: IP54
• Питание на автобусной шине (2EASY) Два 24 В кабеля без поляризации

Светодиодная лампа с универсальной базой сборки

• предупреждает, что ворота были установлены в движении
• Элемент безопасности, особенно после темноты, когда ворота темно
• -в антенне, увеличивая диапазон пилота

2 x загрузочный конденсатор

поддерживает начало привода

монтажные элементы

Другие элементы привода:

• Ключ для экстренного открытия (в отсутствие источника питания)
• Набор фиксирующих элементов
