Покрасочная камера

Стандарт ПЛЮС 7,2х5,2

Покрасочная камера автомобиля является базовым устройством в технологии покрасочного ремонта, позволяющим безопасно проводить малярные работы. и комфортные условия, сводя к минимуму их негативное воздействие на ближайшее окружение и окружающую среду.

• Внешние размеры: 7200x5200x3800 мм
• Внутренние размеры: 7100x5100x3100 мм
• Въездные ворота: 4000x3100 мм (четыре створки)
• Служебные двери: 640x1800 мм
• Конструкция: конструкция из оцинкованной стали b> li>
• Теплообменник: конструкция из оцинкованной стали
• Панели: заполнены минеральной ватой
• Общая мощность: 21кВт
• Фундамент: внутри/снаружи
• (после самостоятельного выполнения заказчиком крыши кабины)

Спецификация

Строительство стен покрасочной камеры

• Толщина 50мм.
• Заполнение: минеральная вата четырехкратного прессования, данный метод обеспечивает отличную изоляцию, как тепловую, так и акустическую.
• li>
• Внешние слои: Листовой металл, защищенный от коррозии 0,5 мм;
• Верхнее покрытие: тройной слой акриловой ткани (RAL).
• Стандартные цвета: белый, красный, синий, оранжевый, серый (возможны цветовые комбинации), другие цвета из палитры RAL доступны в качестве опции за дополнительную плату.
• Панельно-гребневые панели.
• Сертификация CE
< /ул>

Основа покрасочной камеры

• Поперечная конструкция из оцинкованной стали обеспечивает стабильную основу для системы фильтрации. Такое решение обеспечивает высокую несущую способность.
• Полностью решетчатый пол. Решетки выдвигаются для легкого снятия при необходимости замены фильтров и очистки основания кабины.
• Под основными решетками устанавливаются опорные решетки для поддержания устойчивости системы фильтрации.

  Кроме того, на каждую каюту имеется по 2 пандуса.

Крыша кабины

Двойная крыша:

• Верхний внешний слой

  — утепленные панели толщиной 50 мм.

• Внутренняя конструкция

  - полностью решетчатая​

Жесткая каркасная конструкция предотвращает вибрации и воздействие воздуха, выходящего из основного воздуховода.

Система воздухообмена

Система обдува

• Реактивная турбина 5,5кВт - 2 шт;
• КПД 30000м3/ ч (2 x 15000 м3/ч);
• Статическое давление: 800 Па;
• Закрытая турбина, стандарты EN 60204-1;
• НИЗКОШУМНАЯ турбина» 78 дБ при 13000.
• Вентиляторы с прямым приводом.
• Регулирование циркуляции воздуха: пневматическое.

Вытяжная система.

• Вытяжная система
• Реактивная турбина 7,5 кВт – 1 шт.
• Производительность: 20000м3/ч;
• Статическое давление: 800 Па;< /li>
• Закрытая турбина, стандарты EN 60204-1;
• Турбина «НИЗКИЙ ШУМ», 79 дБ при 20000 м3/ч.

Освещение

Потолочные светильники

Боковые огни

Система воздушного отопления

Горелка масляная одноступенчатая Riello RG5S 160-310 кВт

• Регулирование температуры: автоматическое
• Время нагрева: 8-14 мин.
• Трехходовая конструкция, повышающая эффективность теплообменника;
• Каминный фланец и колено – жаропрочная сталь

Коммуникации в покрасочной камере

Главная дверь

• Размеры 4000х3100 мм;
• 4-створчатая дверная система ;
• На усиленных петлях.

Служебные двери

• Кабина оборудована служебными дверями;< /li >
• Нажимные блокировки.

Фильтрация покрасочной камеры:

Впуск/впуск

• Фильтр предварительной очистки в виде карманного фильтра: позволяет использовать их в кабинах, оборудованных турбинами мощностью до 11кВт и расходом воздуха 41 000м3/ h без риска вырвать фильтр из рамы тягой воздуха, чему также способствует устойчивая конструкция крепления фильтра.

Выпуск

Потолочный фильтр:

• Основная фильтрация (высокий расход).

Характеристики фильтра:

• Вес - 600г/м3;
• Толщина - 50 мм;
• Расход воздуха - 900м3/ч;
• Начальное сопротивление - 30Па ;
• Конечное сопротивление - 450Па;
• Эффективность улавливания - 97%;
• Скорость воздуха - 0,25м/с;
• Пылеудержание - 650г/м3;
• Макс. температура – ​​100 С;
• Класс фильтрации (EN 779) – М5;
• Огнестойкость (DIN 53438) – F1

Напольные фильтры типа «PAINT STOP»

• Улавливают и связывают красочный туман, который не осел на окрашенной поверхности и падает на пол;
• Изготовлены из разреза и неравномерно расположенные стеклянные волокна, скрепленные небольшим количеством полиэфирной смолы в трехмерную структуру, созданную специально для улавливания излишков краски во время производства и ремонта.

​

• Вес - 250 г/м3;
• Толщина - 70-75 мм;
• Начальное сопротивление - 12 Па;
• Конечное сопротивление - 130 Па;
• Конечное сопротивление - 130 Па;
• li>
• Эффективность захвата - 95% Макс. температура - 180 C;
• Класс фильтрации (DIN24185 и EN 779) - G3;
• Цвет: Сторона входа воздуха - зеленый;
• Сторона выхода воздуха - белый

Дополнительные опции

• Коробки на крыше кабины
• Утепленная крыша
• Сквозные двери
• Газовая горелка Riello (в зависимости от в зависимости от модели)
• Коробки из нержавеющей стали
• Оцинкованные решетки (горячеоцинкованные)
• Внутренняя завеса
• Винтовой компрессор
• Водяная завеса
• Цвет по палитре RAL
• Допла, сенсорные экраны и другое дополнительное оборудование и т.д.
• Версия кабины EX

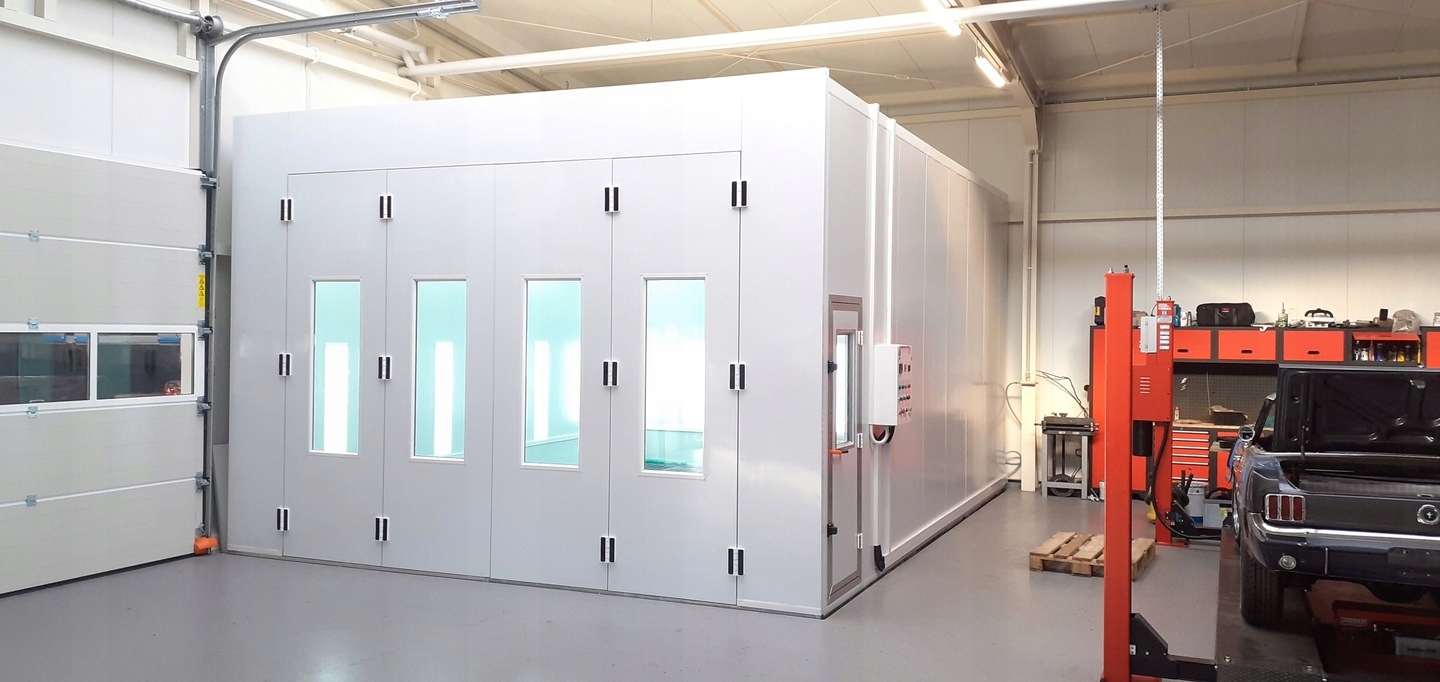

Примеры реализации:
