FD370 MAXIM x3 Фильтр 1" Магнитный сепаратор-гидроциклон для центрального отопления 11000Гс. Вертикально-горизонтальная установка Макс. 50кВт

3 x MAXIM FD370 Фильтр 1" (DN25) Магнитный сепаратор Гидроциклон для систем центрального отопления , Солнечная энергия, Тепловые насосы и т. д. - Сильный верхний магнит мощностью 11 000 Гс. Возможность вынимания без слива воды из фильтра.

- Поворотный соединитель водяных соединений позволяет устанавливать его на трубы центрального отопления. горизонтально, вертикально или наклонно (поворот на 360 градусов).

- Три патрубка для воды диаметром 1 дюйм (DN25) дополнительно обеспечивают подачу воды с задней стороны фильтра (подача-выпуск относительно друг друга под углом 90 градусов)

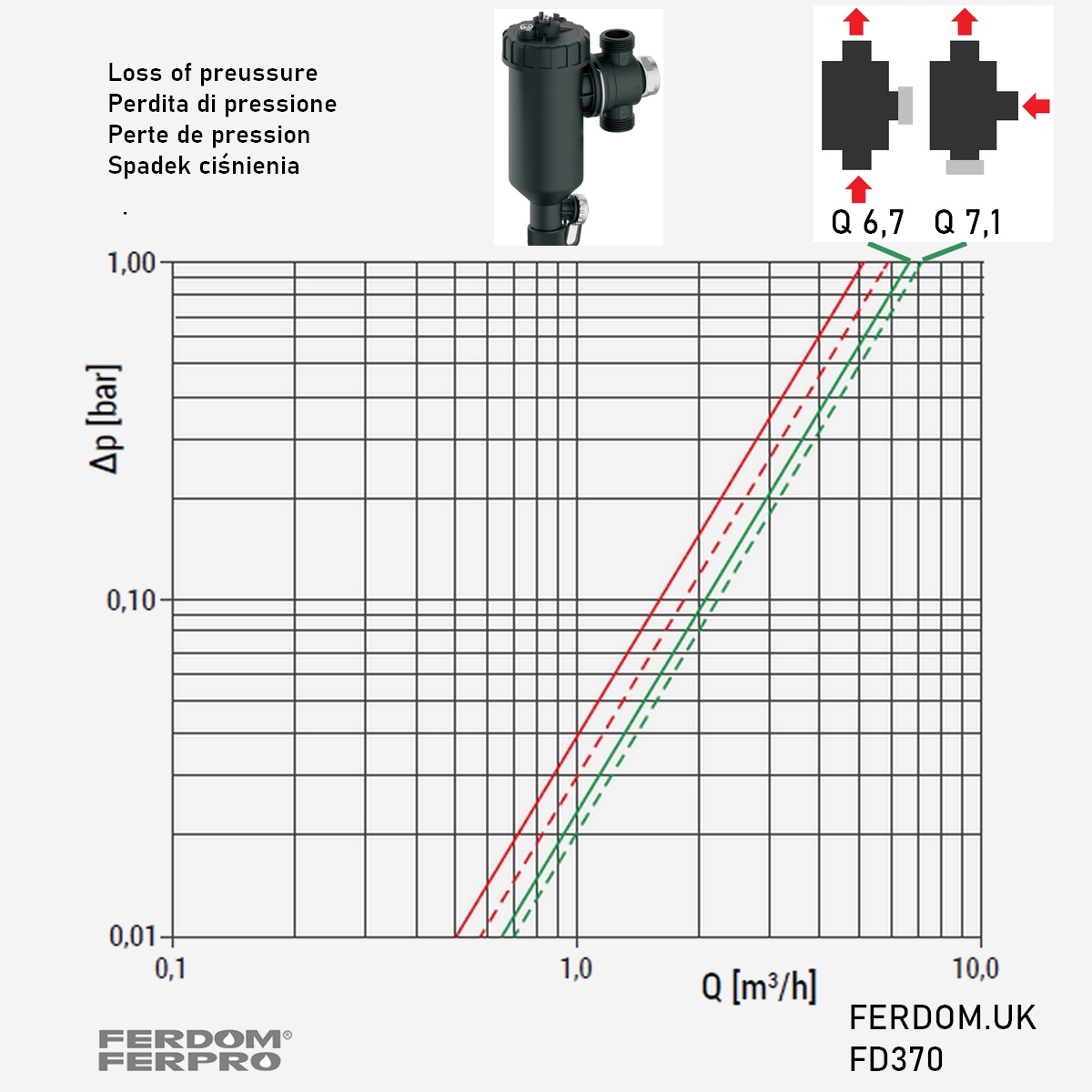

- Конструкция фильтра обеспечивает высокий расход и низкие потери давления, благодаря чему FD370 можно использовать для более крупных установок (макс. 50 кВт*)

- Большая емкость корпуса фильтра, более 0,5 дсм, позволяет использовать его в качестве дозатора ингибиторов или чистящих препаратов.

- Фильтр имеет очень прочный корпус из полиамида с добавлением 30% стекловолокна (PA66G30).

- Магнитные загрязнения улавливаются съемным сильным неодимовым магнитом. с номинальной мощностью 11 000 Гс

- Немагнитные загрязняющие вещества улавливаются гидроциклонной структурой фильтра и сначала попадают в завихритель. под действием центробежной силы (вихря) они перемещаются наружу, а затем падают на дно, где улавливаются эффективным сетчатым фильтром из нержавеющей стали.

Монтаж

- Рекомендуемая установка:

На возврате воды, перед котлом. Варианты монтажа см. на изображении напротив.

Технические данные

Изделие; Магнитный фильтр-сепаратор FERMAG FD370 для центрального отопления

Модель/производитель; MAXIM FD370 / FERDOM

Применение:

- Для установок: отопление дома, солнечная энергия, охлаждение, кондиционирование воздуха и т. д. HVAC

- Базовый: улавливание ферромагнитных загрязнителей

- Дополнительный: улавливание других загрязняющих веществ и шлама

Неодимовый магнит: номинальная мощность 11 000 Гс

Тип установки магнита: В герметичной камере из ПА66Г30

Тип сепаратора-отстойника; Сетчатый фильтр из нержавеющей стали, размер микрона 500 мкм.

Максимальная мощность системы центрального отопления: 40-50 кВт *)

Вместимость корпуса: более 0,5 дсм (500 мл)

p >

Материал: Корпус, дно, магнитная втулка; PA66G30.

Материал: завихритель PA66G30, полиамид с 30% стекловолокна.

Размер фильтра: Диаметр корпуса 71 мм, высота 238 мм

В комплекте; Корпус (корпус), Сливной клапан, Ключ для корпуса.

Вес с упаковкой: 830 грамм / 850 грамм

Подключения/заглушки для воды: 3 водяных патрубка 1" (DN25), установленных на вращающийся разъем для подключения.

Варианты рекомендуемых подключений воды: Корпус всегда вертикальное, вертикальное или горизонтальное подключение.

Диапазон рабочих температур 0–90 градусов C.

Максимальная рабочая температура. давление: 3 бар

Среда: Вода, растворы гликоля

Макс. концентрация гликоля в системе: 30%

Место установки: На возврате воды в котел Центральное отопление Рекомендуемая установка с запорным клапаном(ами) (не входит в комплект - см. FERDOM FD301).

*) Зависит от типа установки, расхода и т. д.

Описание технического чертежа

01) Магнит 11000Gs

02) Верхнее кольцо

03) Крышка/фильтрующая втулка

04 ) Воздухоотводчик

05) Нажимная пружина

06) Завихритель/гидроциклон.

07) Фильтрующая сетка 500 м

08 ) Корпус фильтра

09) Поворотная головка с 3 разъемами 1"

10) Латунная крышка 1"

11) Сливная пробка

12) Спусковой крючок клапана.

Отдельные иллюстрации исправлены на компьютере для повышения детализации.

Зачем устанавливать магнитный фильтр-сепаратор?

- Большинство выпускаемых в настоящее время котлов имеют очень узкие водяные каналы для достижения максимально возможной эффективности.

- Благодаря использованию MAXIM Благодаря фильтру FD370 уменьшается количество отказов, снижаются затраты на обслуживание и стоимость запасных частей.

- Большинство европейских производителей котлов центрального отопления. в настоящее время рекомендует установку магнитного фильтра вместе с новым котлом центрального отопления.

- Для повышения эффективности магнитного фильтра мы рекомендуем использовать проникающий препарат Filter Fluid FD678.

Читайте также

– Радиаторы центрального отопления Обычно они изготавливаются из мягкой стали, которая очень подвержена коррозии. Даже при установке высококачественного ингибитора коррозии может возникнуть некоторый уровень коррозии; при очистке без ингибитора уровень коррозии во много раз выше. В системе центрального отопления в отсутствие воздуха обычно образуется черный магнетит, который имеет магнитную природу и поэтому может улавливаться магнитом.

Хотя магнетиты в семь раз тяжелее воды и обычно опускаются на дно радиатора. они возникают, некоторые частицы рассеиваются в системе потоком. Если магнитный фильтр не соберет эти частицы, они попадут в следующее электромагнитное устройство; например, циркуляционный насос, и приведет к преждевременному износу. Они также попадают в другие элементы установки, такие как клапаны, теплообменники и т.п., вызывая их засорение и снижение теплового КПД системы.

Дополнительной встроенной функцией устройства является сепаратор-отстойник немагнитных примесей. Этот вид примесей (так называемая накипь) блокирует теплообменники, вызывает перегрев котла, забивает трубы, снижает эффективность всей системы.

Техническая информация и информация по установке

Руководство по эксплуатации FD370
