Ferrofish Pulse 16 AE - AD/DA преобразователь

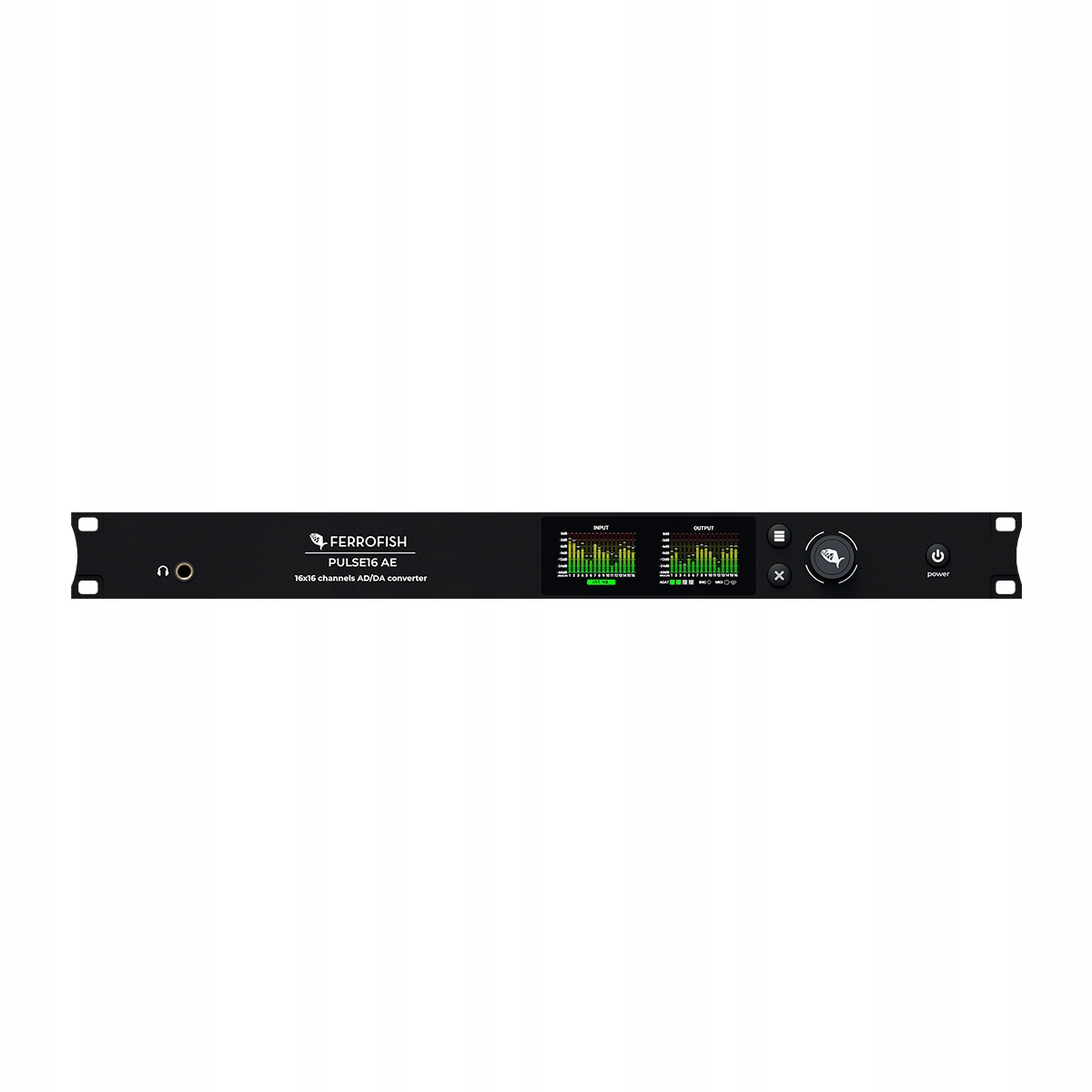

Ferrofish PULSE16 AE

16-канальный аналого-цифровой преобразователь ADAT

Ferrofish PULSE16 AE — универсальный и компактный AD/DA преобразователь, предназначенный для плавной интеграции в студийные и концертные установки. Оснащенный 16 высококачественными балансными аналоговыми входами и выходами, он обеспечивает точное и прозрачное преобразование сигнала. PULSE16 AE обеспечивает полный визуальный контроль с помощью ярких дисплеев на передней панели, что упрощает мониторинг и настройку в реальном времени. Созданный с учетом профессиональных рабочих процессов, надежные возможности синхронизации часов и совместимость со стандартными студийными подключениями делают его незаменимым инструментом для инженеров, которым требуется надежная работа в стойке размером 19 дюймов/1HU.

Основные функциональные особенности

Аналоговые входы/выходы:

• 16 балансных входов TRS (разъем 6,3 мм)

• 16 балансных TRS выходы (разъем 6,3 мм)

• Выход для наушников (разъем 6,3 мм)

Подключение ADAT:

• 4 входных порта ADAT

• 4 выходных порта ADAT

• Поддержка SMUX для дискретизации более высоких частот:

• 32 канала с частотой 48 кГц

• 16 каналов с частотой 96 кГц

• 8 каналов с частотой 192 кГц

Синхронизация часов:

• Вход и выход Word Clock (разъемы BNC)

• Высокостабильные внутренние часы или внешняя синхронизация через ADAT или Word Clock

Маршрутизация и мониторинг:

• Поканальная маршрутизация.

• Дисплей на передней панели с высоким разрешением для контроля входных и выходных уровней.

• Многоцветные светодиодные индикаторы для четкой обратной связи.

Управление и пользовательский интерфейс:

• Ручка управления и кнопки на передней панели для быстрой навигации и настройки.

• Порт USB-C для удаленной настройки с помощью Программное обеспечение Ferrofish RemoteFish

• Дистанционное управление с помощью команд MIDI-контроллера (MIDI CC)

• MIDI-порт для обновлений прошивки и будущих функций

Обработка DSP:

• Расширяемый дополнительным модулем DSP

Характеристики

Цифро-аналоговое преобразование (ЦАП)

• Преобразователь: ESS ES9017

• Разрешение: 32 бит/192 кГц

• Отношение сигнал/шум: 120 дБ

• THD+N: –110 дБ

• Выходное сопротивление: 110 Ом

Аналогово-цифровое преобразование (АЦП)

• Преобразователь: ESS ES9840Q

• Разрешение: 32 бит/192 кГц

• Отношение сигнал/шум: 116 дБ

• THD+N: –108 дБ

• Входное сопротивление: 6 кОм

Выход для наушников

• Разъем: гнездо 6,3 мм

• Усиление: регулируется в четыре этапа

• Регулятор громкости: цифровой с разрешением 1 дБ

• Поддерживаемый импеданс диапазона: 15 - 600 Ом

• Путь мониторинга: выделен через отдельный ЦАП ES9023

Внутренние часы Word Часы

• Генератор: высокая точность 125 МГц

• Начальная точность: ±1,5 ppm

• Температурный дрейф: ±2,5 ppm

• Старение: ±1 ppm

ФАПЧ (фазовая петля)

• ФАПЧ с цифровым управлением и активным снижением джиттера

Мощность питание

• Напряжение: 12 В постоянного тока / 3 А

• Потребляемая мощность: 12 ВА (номинальная), <1 ВА (режим ожидания)

• Разъем: цилиндрический штекер 2,54 мм со стопорным винтом

• Полярность: плюс посередине

• Питание: входит в комплект

Ценные бумаги

• Внутренний многопредохранительный предохранитель, саморегулирующийся

Условия эксплуатации

• Диапазон температур: от +5°C до +45°C

• Влажность: <75 %, без конденсации

Размеры и конструкция

• Формат: Стойка 19 дюймов/1HU

• Размеры: 50 × 4,4 × 19 см

• Вес: 2 кг
