ЛАЗЕРНЫЙ ДАТЧИК ДИСТАНЦИИ ДРЛ-12

ЦВЕТ: АЛЮМИНИЙ

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Напряжение питания: 9÷27 В постоянного тока
• Максимальный ток нагрузки: 4 А
• Порог активации — регулируемый: 2÷500 лк
• Поле обнаружения: 0,1÷2,0 м регулируемый
• Время активации приемника - регулируемое: 0÷10 мин.
• Тип обнаружения: Лазерный датчик ToF
• Длина волны: 940 нм
• Безопасность: класс 1
• Подключение: винтовые клеммы 2,5 мм2 li>
• Момент затяжки: 0,4 ​​Нм
• Потребляемая мощность: 0,3 Вт
• Рабочая температура: -10÷45°С
• Размеры: внешний 45×45×1,5 мм; внутренний (коробка) o35 мм, глубина 45 мм.
• Монтаж: встраиваемый
• Степень защиты: IP40
< /ул>

НАЗНАЧЕНИЕ

ДРЛ-12 — лазерный датчик, предназначенный для управления освещением, особенно в коридорах и на лестничных клетках. Принцип работы заключается в излучении луча света и измерении задержки возвращения света в результате отражения от препятствия. На основе этого можно точно определить расстояние до препятствия, которое затем сравнивается с заданной дальностью обнаружения. Если что-то окажется ближе заданного значения, свет включится. Это решение идеально подходит для включения цепей освещения, например, на открытых лестницах, где важно, чтобы датчик фиксировал присутствие только на лестнице и игнорировал все, что происходит снаружи.

ФУНКЦИИ

» Лазерный датчик расстояния ToF (Time of Flight);

» дальность обнаружения плавно регулируется от 0,1 до 2 м;

» датчик освещенности предотвращение включения света на высоком

уровне яркости;

» регулируемое время удержания света;

» возможность прямого управления цепи освещения 12/24 В (нагрузочная способность до 4 А, которая может быть увеличена

путем добавления усилителей LED-AMP);

» функция плавного включения и выключения управляемых цепи освещения*;

» возможность срабатывания каскадных контроллеров AS-225;

» малый размер, монтаж в коробке 35 мм, поставляемой в комплекте с датчиком

;

» Светодиодный индикатор рабочего состояния датчика;

» термозащита от превышения допустимой температуры внутри корпуса.

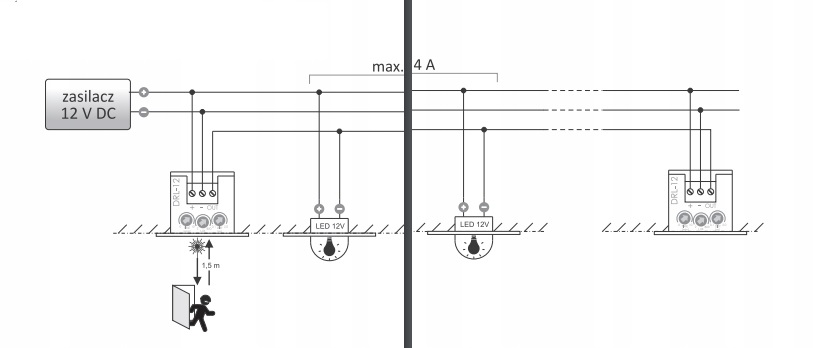

СХЕМА ПОДКЛЮЧЕНИЯ

ПОДКЛЮЧЕНИЕ КАСКАДНЫХ КОНТРОЛЛЕРОВ AS-225

ОПИСАНИЕ РУЧКИ НАСТРОЙКИ

1 - ВРЕМЯ 0÷10 мин.

Время включения освещения.

Свет включится при обнаружении

присутствия в зоне обнаружения, отсчет времени

начинается при отсутствии препятствий в

зоне обнаружения.

2 - ЛЮКС 2÷500 лк

Уровень яркости корректирование. Если интенсивность

света ниже значения, установленного

с помощью ручки, то при обнаружении присутствия в зоне обнаружения

свет загорится. быть включен.

3- РАССТОЯНИЕ 0,1÷2,0 м

Настройка дальности обнаружения датчика.

Появление препятствия на расстоянии

Появление препятствия на расстоянии

p>

меньше, чем установлено ручкой, включится освещение (если

условие интенсивности

освещения соблюдается одновременно)
