FM LED цифровое РАДИО с корпусом, уроки пайки, ИНСТРУКЦИЯ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 200
Просматривая «FM LED цифровое РАДИО с корпусом, уроки пайки, ИНСТРУКЦИЯ», вы можете быть уверены, что данный товар из каталога «Монтажные комплекты» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

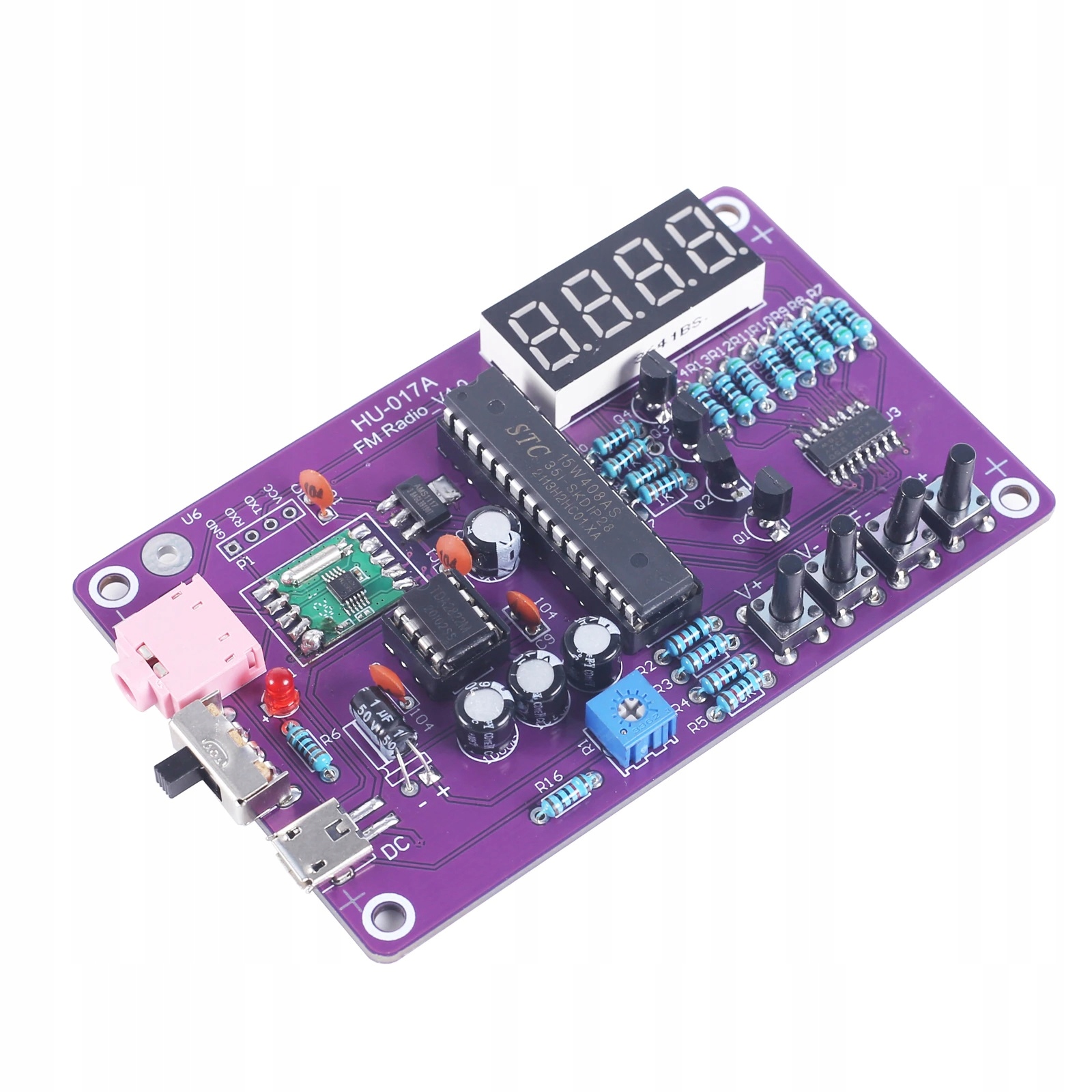

FM-радио с цифровым
дисплеем
Для самостоятельной сборки и пайки.
Беспроводное радио на базе чипа RDA5807 с приемом FM-частоты 87,0МГц-108,0МГц
Радио работает на частотах: FM 87,0–108,0 МГц
Активный и пассивный аудиовыход
Складная специальная радиоантенна длиной до 25 см и 4-битный красный цифровой светодиодный дисплей.
Источник питания: 3 В/5 В постоянного тока
Выходное сопротивление: 8 Ом
Выходная мощность: 0,5 Вт
Выходной канал: Моно
Погрешность частоты: 0,1 МГц8
Размер радиоприемника (в собранном виде): 107 x 70 x 23 мм
Инструкция:
Переключите тумблер, чтобы включить/выключить рабочее питание.
Нажмите V+ или V-, чтобы отрегулировать громкость. 15 уровней громкости. Громкость регулируется, удерживая кнопку.
Нажмите F + или F-, чтобы настроить частоту приема или FM-станцию.
Потенциометр: для регулировки громкости используйте отвертку.
Инструкция по ссылке:
https://drive.google.com/file/d/1CfvhSA_gtCrYv5YeUYWLoAcLR7U_NPoP/view?usp=sharing
Схема сборки системы напечатана на плате. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
