FM-передавач 88-108 мГц мод. частота DIY
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 118
Заказывая «FM-передавач 88-108 мГц мод. частота DIY» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Радиопередатчик FM, 88 - 108 МГц с частотной модуляцией, он же беспроводной микрофон, с радиусом действия до 50 м.
Система предназначена для самостоятельной сборки.
При сборке комплекта следуйте расположению элементов на плате и схеме ниже.
Поскольку комплект не содержит поверхности -монтажные устройства (SMD), его сборка и ввод в эксплуатацию не должны вызывать никаких проблем даже у электронщиков среднего уровня, а удовлетворение после запуска будет неоспоримым.
Описание модуля:
< р>1. Модель: РФ-02ФМ2. Рабочий ток: 5–15 мА
3. Напряжение питания: 3–6 В постоянного тока
4. Дальность передачи (дальность): 5–50 м
5. Частота передачи: 88 - 108 МГц
6. Аудиовход: -15 дБ (макс.)
7. Размер печатной платы: 53*40 мм
В других предложениях я представляю другие, DIY-разводки (для самостоятельной сборки), содержащие беспроводные микрофоны, с различной степенью сложности сборки.< /п>

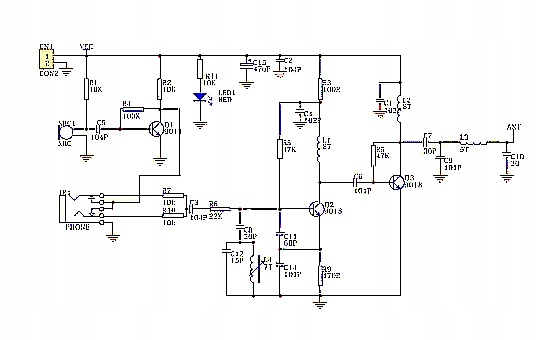

На рисунке ниже представлена схема модуля.
Внимание!
После сборки выровняйте модуль, повернув ОЧЕНЬ ВНИМАТЕЛЬНО > Сердечник фильтра-ведра - он ферритовый, что делает его очень хрупким. Сколы могут помешать правильному выравниванию передатчика.
