FOTEK SSR - 10A DC-AC + РУЧКА DIN-РЕЙКА TH35 45 мм + ТЕРМОПАСТА

Код: 14399197689
Как заказать
771 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №101743017
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 9922

Оплачивая «FOTEK SSR - 10A DC-AC + РУЧКА DIN-РЕЙКА TH35 45 мм + ТЕРМОПАСТА» данное изделие из «Контакторы и реле» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

APR0000194

НАБОР ФОТО SSR-10DA 10A DC-AC + TH35 КРОНШТЕЙН 45мм + ПАСТА

ПРЕИМУЩЕСТВА

  • 3-в- 1 КОМПЛЕКТ b>
  • ЖИТАЯ РУЧКА - РЕЛЕ КОМПАНИИ
  • ПАСТА, ПОВЫШАЮЩАЯ ТЕПЛОПРОВОДНОСТЬ
    • < /ул>

ФОТЕК ССР-10ДА 10А DC-AC

Реле полупроводниковые предназначены для бесконтактной коммутации приемников большой мощности в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.

Твердотельные реле ФОТЭК предназначены для высокочастотного переключения высоковольтных приемники энергии, такие как двигатели и устройства.Нагрев.

Светодиод сигнализирует о работе реле.

Крепление к монтажной пластине винтами.

КОМПЛЕКТ КОМПОНЕНТЫ

  • Реле постоянного/переменного тока Fotek SSR-10 — 1 шт.
  • Держатель стекла DIN TH35 45 мм — 1 шт.
  • термопаста 0,5г - 1 шт.

ТЕХНИЧЕСКИЕ ДАННЫЕ РЕЛЕ

  • рабочее напряжение (выходное): 24-380В переменного тока
  • изоляция ( выход): фотоэлектрический
  • максимальный ток переключения (выход): 10А
  • управляющее напряжение (вход): 3–32 В постоянного тока
  • входной ток (вход): 4, 5–20 мА
  • время отклика (вход): < 10 мс
  • рабочая температура: - от 30 до +80°C
  • размеры: 62 мм x 45 мм x 23 мм
  • остальное: нулевой триггер
  • Светодиодный сигнальный диод, информирующий о рабочем состоянии реле
  • защитное стекло: в комплект не входит
  • винты крепления реле: не входят в комплект

ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

  • В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
  • Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
  • На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
  • Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в ​​таких случаях также является использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
  • Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
  • Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
  • Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
  • Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
  • При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.

    • ДЕРЖАТЕЛЬ ДЛЯ DIN-РЕЙКИ TH35 45 мм

    Предмет продажи - держатель для однофазных полупроводниковых твердотельных реле шириной 45 мм на рейке TH35.

    Держатель имеет отверстия для крепления твердотельных реле (средние), а также для крепления радиаторов с твердотельными реле (внешние).

    Установка на DIN-рейку осуществляется в одно движение нажатием верхней выступающей кнопки.

    ТЕХНИЧЕСКИЕ ДАННЫЕ РУЧКИ

    • материал: сталь
    • размер A: 65 мм
    • Размер B: 45 мм
    • Размер C: 34 мм
    • Размер D: 48 мм
    • монтажные отверстия для реле и радиаторов: M5
    • монтажные винты для реле: в комплект не входят

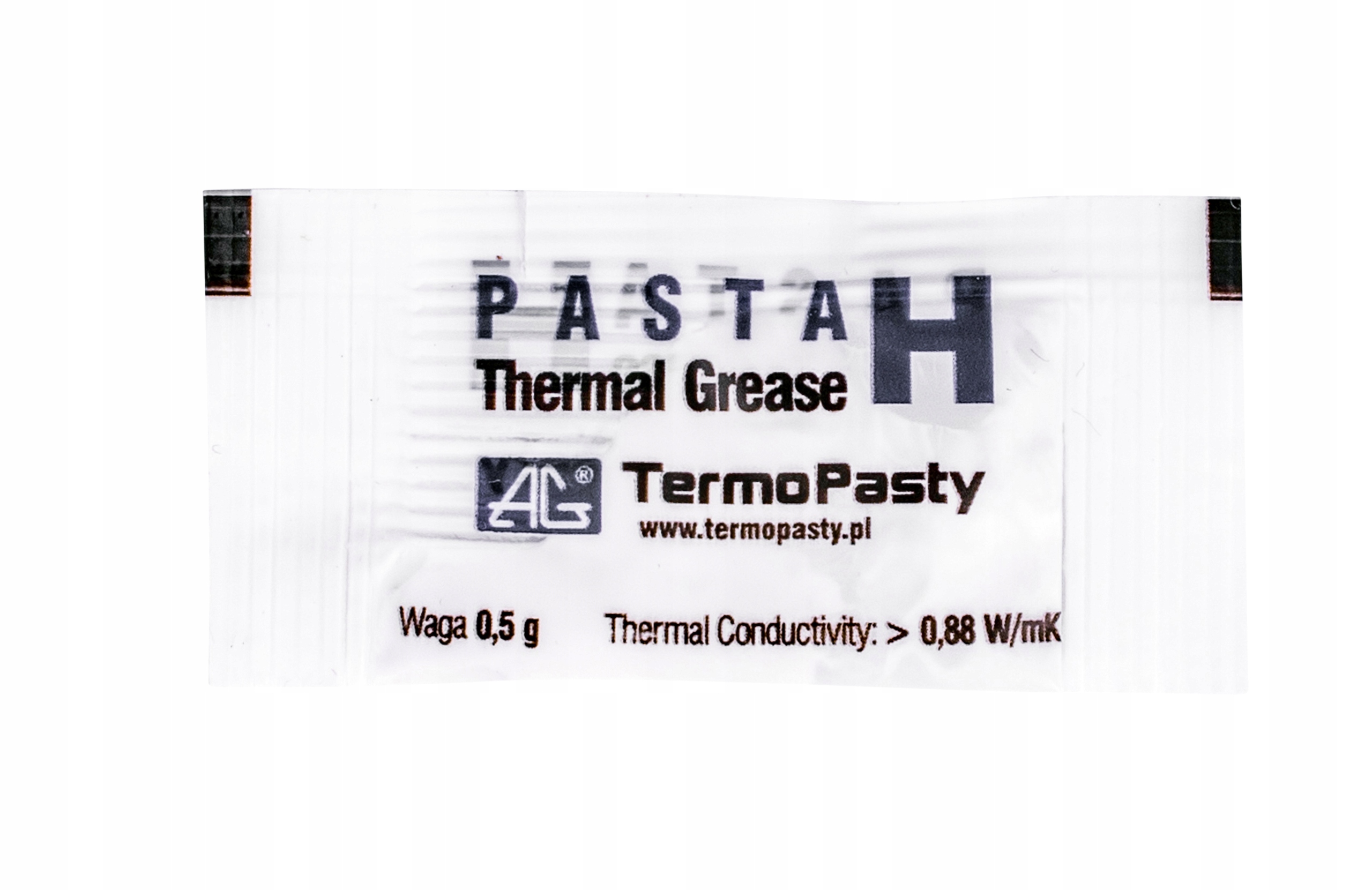

    ПАСТА ТЕРМОПРОВОДЯЩАЯ 0,5г

    Теплопроводящие пасты от AG TermoPasty характеризуются очень низким термическим сопротивлением и высокой теплопроводностью. Оба эти параметра положительно влияют на удобство их использования.

    ТЕХНИЧЕСКИЕ ДАННЫЕ

    • Плотность при 20°C: 2,58 г/ см3
    • температура вспышки: 350 °C
    • температура замерзания: -50 °C
    • показатель преломления: 1,405
    • удельная теплоемкость при 50°C: 0,243 кал/г K
    • co. теплопередача при 0–150°C: 0,88 Вт/м·К
    • диэлектрическая проницаемость при 100 Гц: 4,7 (±0,1)
    • Объемное сопротивление: 5 x 10¹4 Ом x см
    • тангенс угла потерь. диелек. при f=100 Гц: - 0,020 (±0,003)
    • диапазон рабочих температур: -50 ~ 250 °C

    Радиаторы, контроллеры, реле и другие аксессуары для обслуживания и пайки можно найти на других наших аукционах.
