FOTEK SSR - 25A DC-AC + РАДІАТОР ДЛЯ РЕЛЕ 1F + ТЕРМОПАСТА

Код: 14410813319
Как заказать
845 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №101743017
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 9927

Просматривая «FOTEK SSR - 25A DC-AC + РАДІАТОР ДЛЯ РЕЛЕ 1F + ТЕРМОПАСТА», вы можете быть уверены, что данный товар из каталога «Контакторы и реле» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

APR0000198

НАБОР ИЗОБРАЖЕНИЙ SSR-25DA 25А DC-AC + РАДИАТОР 1Ф + ВСТАВКА

ПРЕИМУЩЕСТВА

  • 3-в- 1 КОМПЛЕКТ/li>
  • ЖЕЛОТНЫЙ РАДИАТОР + РЕЛЕ КОМПАНИИ
  • ПАСТА ПОВЫШАЮЩАЯ ТЕПЛОПРОВОДНОСТЬ

ФОТЕК ССР-25ДА 25А DC-AC

Реле полупроводниковые предназначены для бесконтактной коммутации приемников большой мощности в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.

Твердотельные реле ФОТЭК предназначены для высокочастотного переключения высоковольтных приемники энергии, такие как двигатели и устройства.Нагрев.

Светодиод сигнализирует о работе реле.

Крепление к монтажной пластине винтами.

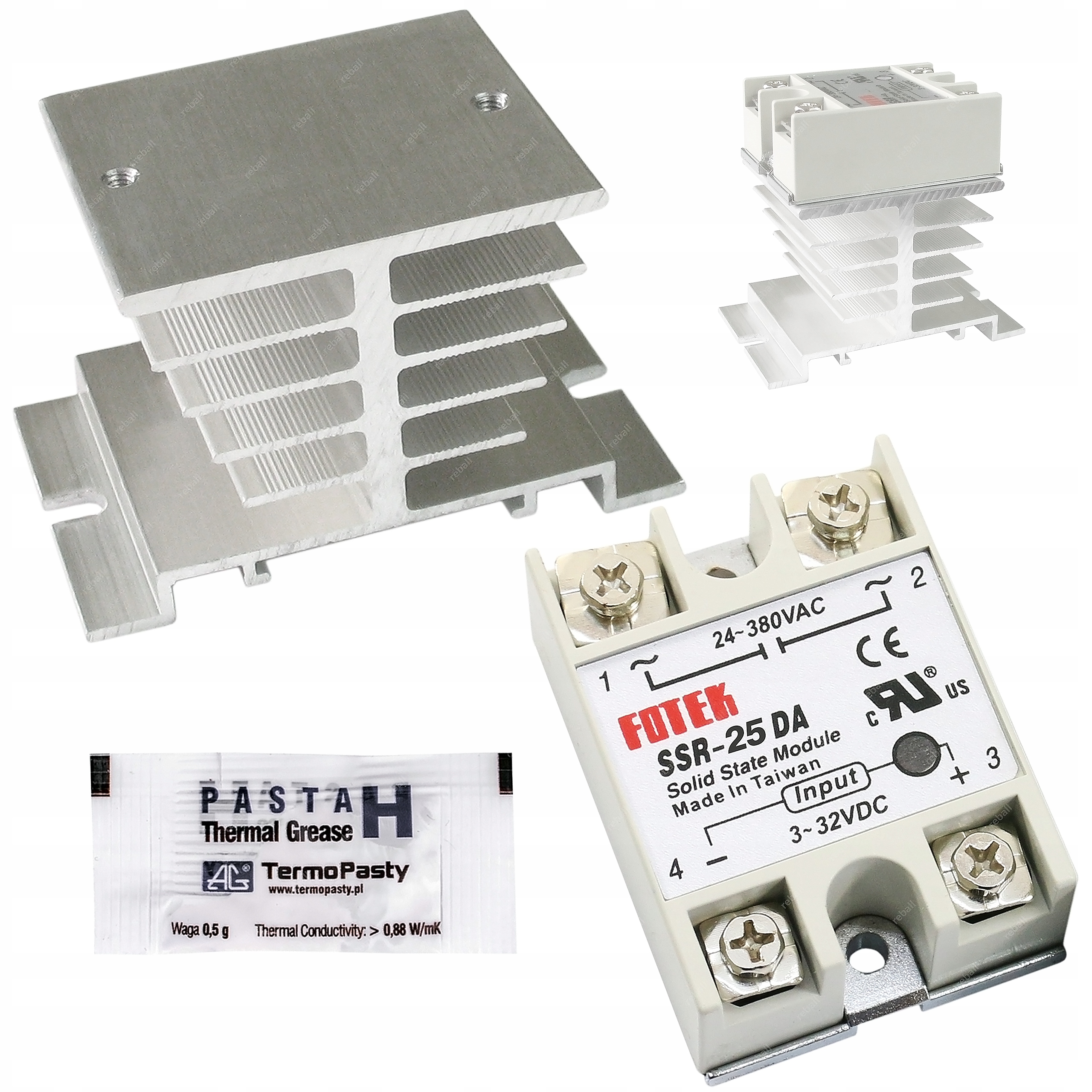

КОМПЛЕКТ КОМПОНЕНТЫ

  • Реле DC-AC Fotek SSR-25 25А - 1 шт.
  • радиатор для реле 1Ф - 1 шт.
  • Термопаста 0,5г - 1 шт

ТЕХНИЧЕСКИЕ ДАННЫЕ РЕЛЕ

  • рабочее напряжение (выходное): 24-380В переменного тока
  • изоляция ( выход): фотоэлектрический
  • максимальный ток переключения (выход): 25А
  • управляющее напряжение (вход): 3–32 В постоянного тока
  • входной ток (вход): 4, 5–20 мА
  • время отклика (вход): < 10 мс
  • рабочая температура: - от 30 до +80°C
  • размеры: 62 мм x 45 мм x 23 мм
  • остальное: нулевой триггер
  • Светодиодный сигнальный диод, информирующий о рабочем состоянии реле
  • защитное стекло: в комплект не входит
  • винты крепления реле: не входят в комплект

АЛЮМИНИЕВЫЙ РАДИАТОР 1F

Радиатор можно использовать со всеми реле 10–40 А, обеспечивая им лучшее охлаждение и долговечность.

Радиатор можно установить на плоской поверхности ( подготовленные отверстия).

В комплект не входят крепежные винты.

ТЕХНИЧЕСКИЕ ДАННЫЕ РАДИАТОРА

  • материал: алюминий
  • размер отверстия для крепления реле: M4
  • ширина между отверстиями для монтажа реле: 48 мм
  • минимальная ширина между отверстиями для монтажа на нижней поверхности: 64 мм
  • высота: 50 мм
  • ширина 50 мм
  • длина нижнего основания: 80 мм
  • длина верхнего основания: 60 мм

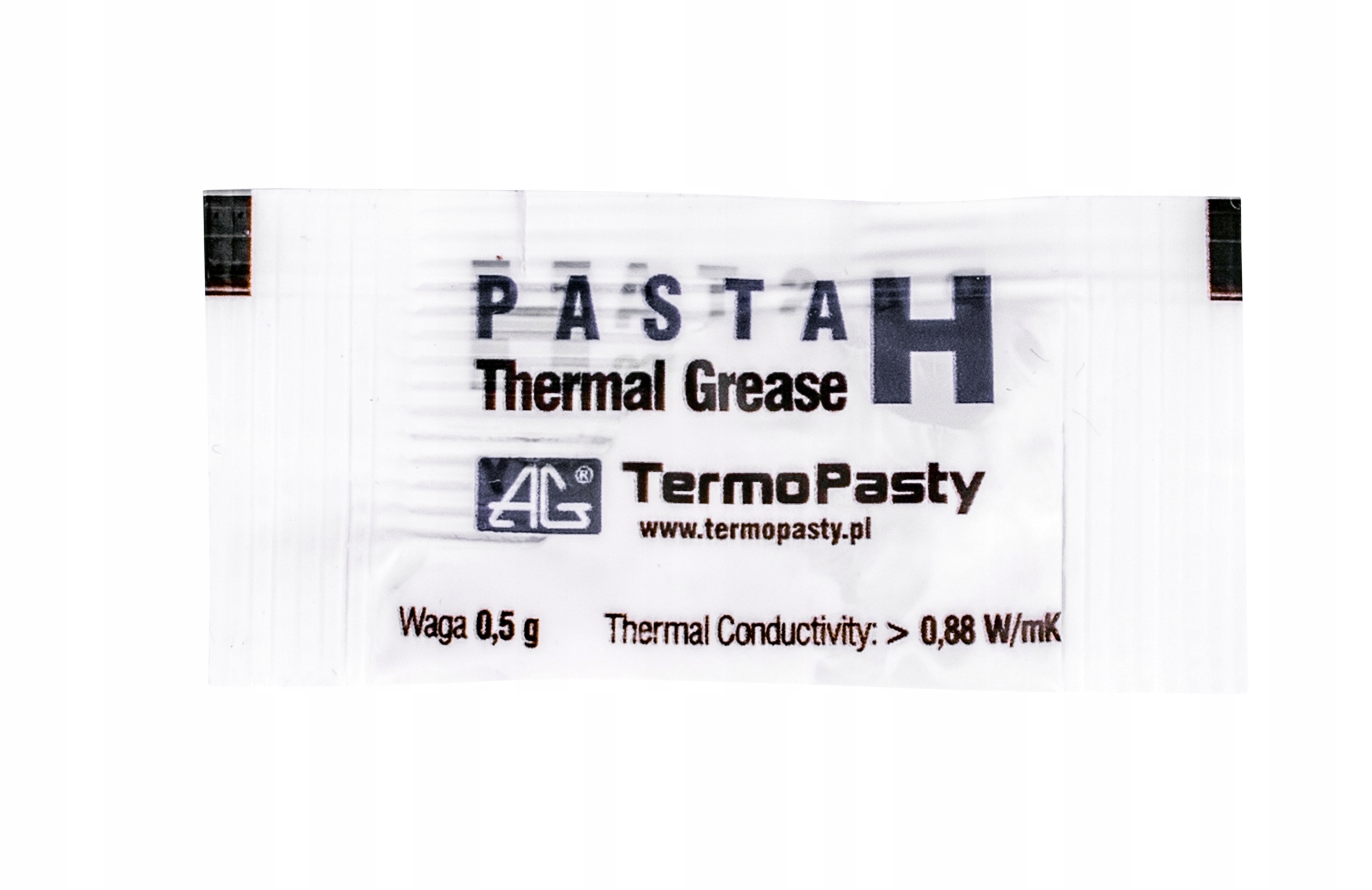

ПАСТА ТЕРМОПРОВОДЯЩАЯ 0,5г

Теплопроводящие пасты от AG TermoPasty характеризуются очень низким термическим сопротивлением и высокой теплопроводностью. Оба эти параметра положительно влияют на удобство их использования.

ТЕХНИЧЕСКИЕ ДАННЫЕ

  • Плотность при 20°С: 2,58 г/ см3
  • температура вспышки: 350 °C
  • температура замерзания: -50 °C
  • показатель преломления: 1,405
  • удельная теплоемкость при 50°C: 0,243 кал/г K
  • co. теплопередача при 0–150°C: 0,88 Вт/м·К
  • диэлектрическая проницаемость при 100 Гц: 4,7 (±0,1)
  • Объемное сопротивление: 5 x 10¹4 Ом x см
  • тангенс угла потерь. диелек. при f=100 Гц: - 0,020 (±0,003)
  • диапазон рабочих температур: -50 ~ 250 °C

ВНИМАНИЕ – ЗАЩИТА РЕЛЕ ССР (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)

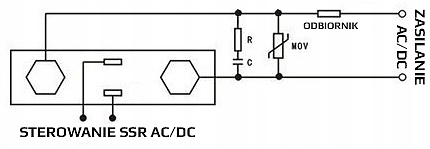

  • В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда не забывайте использовать соответствующую защиту, например, стабилитроны (цепи VDC и L), варисторы (MOV) или RC. цепи (Д), подключаемые параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитой ниже.
  • Соответствующий выбор защиты зависит от характера нагрузки, тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения.
  • На входе твердотельного реле можно использовать фильтрующий конденсатор, например C = 0,10 мкФ.
  • Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в ​​таких случаях является также использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.
  • Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м.
  • Срок службы твердотельных реле не ограничен при условии надлежащего охлаждения. При температуре выше 80°C реле необратимо повреждается.
  • Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А).
  • Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.
  • При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними.

    • Радиаторы, контроллеры, реле и другие аксессуары для обслуживания и пайки можно найти на других наших аукционах.
