СОЛНЕЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ

AZO-DIGITAL ECO SOLAR

BOOST MPPT-3000 3,5 кВт PRO

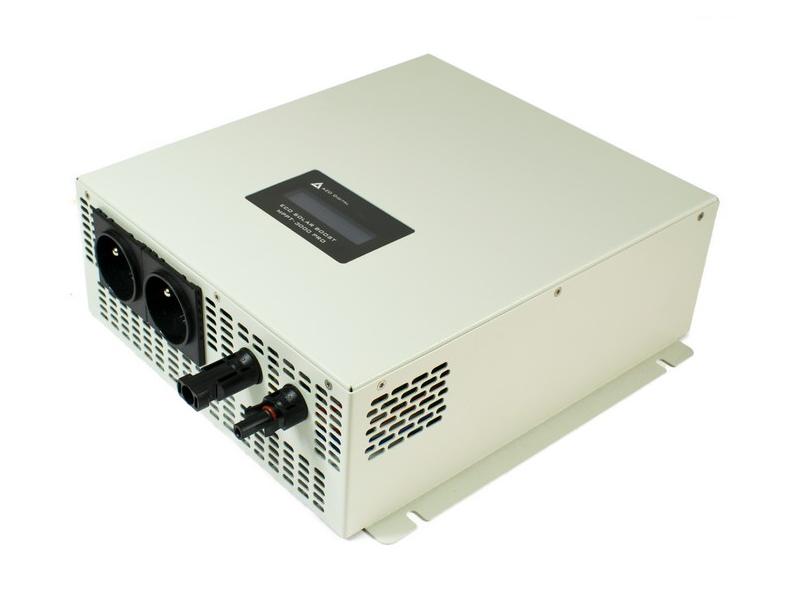

Azo-Digital Eco Solar Boost MPPT-3000 PRO со встроенным ЖК-дисплеемпозволяет напрямую использовать фотоэлектрические панели для питания отопительных приборов, таких как электрокотлы, радиаторы, нагревательные маты и т. д.

Нагрев горячей воды непосредственно из фотоэлектрическая установка!!! !

Внешнее питание не требуется.

100% АВТОНОМНОСТЬ

Для работы системы необходимо подключить соответствующее количество стандартных фотоэлектрических панелей (от 4 до 9 панелей с рабочим напряжением 30-40В и мощностью 250-330Вт) или соответствующее количество других и приемник энергии мощностью от 200 Вт до 2,5 кВт, например, электрический котел.

Усовершенствованная система MPPT

Преобразователь ECO Solar Boost PRO оснащен алгоритмом MPPT, который максимизирует количество энергии, потребляемой фотоэлектрическими панелями, и автоматически регулирует мощность нагревателя.

Встроенный ЖК-дисплей позволяет контролировать следующие параметры:

• напряжение фотоэлектрической системы
• ток фотоэлектрической системы
• выходная мощность
• энергия, произведенная в данный день
• энергия, произведенная в предыдущий день
• общая энергия, произведенная с момента первого включения
• в случае ошибки установки будет показано сообщение

Удобный ЖК-дисплей с подсветкой

Отображает:

• Установочное напряжение
• Установочную мощность
• Ток в цепи< /li >
• Энергия, подаваемая на обогреватель

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРЕОБРАЗОВАТЕЛЯ ECO SOLAR BOOST MPPT-3000

• Входное напряжение: от 120 до 350 В постоянного тока.
• Выходное напряжение: от 120 до 350 В переменного тока.
• Максимальная мощность: 3,5 кВт,
• Функция MPPT: Да,
• Подключение фотоэлектрической панели: последовательное или последовательно-параллельное,
• Форма выходного напряжения: модифицированная синусоидальная ,
• Выход переменного тока № 1: приоритет,
• Выход переменного тока № 2: зависимый,
• Защита от пониженного/повышенного напряжения: Да,
• Тепловая защита: Да.
• Защита от перегрузки: Да.
• КПД: >96 %.
• Охлаждение: Активное.
• > Разъем питания: разъем MC4,
• Выходная розетка 230 В: 2 x E (со штырьком),

Условия работы:

• Рабочая температура: -25 градусов. С ~ +55 градусов C,
• Уровень защиты: IP21,
• Размеры Глубина x Ширина x Высота [мм]: 320 x 272 x 96 мм.
• Вес [кг]: 4,1 кг.

Схема установки

Это позволяет подключить два отопительных прибора, например два котла, один из которых будет нагреваться первым, а другой при срабатывании термостата первого. перестает получать энергию от преобразователя. Благодаря реализованной функции MPPT преобразователь автоматически адаптируется к мощности нагревателя и устанавливает его рабочую точку так, чтобы энергия, получаемая от системы фотоэлектрических панелей, была максимальной.

Преобразователь имеет приоритетный выход «1», на котором всегда есть напряжение, и зависимый выход «2», который включается при отсутствии потребления энергии на выходе «1» и выключается при повторном отборе энергии с выхода. "1". ".

Это позволяет подключить два отопительных прибора, например два котла, один из которых будет нагреваться первым, а другой при срабатывании термостата первого. перестает получать энергию от преобразователя GREEN BOOST

Это позволяет нагреть два отдельных резервуара для воды, или, например, нагреть бойлер, а затем отапливать помещение электронагревателем.

ПРИМЕЧАНИЕ:

К выходу преобразователя можно подключать только резистивные нагрузки!

Подключение двигателя, насоса, дрели, вентилятора, источника питания, выпрямителя, зарядного устройства и другой электроники может привести к НЕОБРАТИМОМУ ПОВРЕЖДЕНИЮ устройства и ПОТЕРЯ ГАРАНТИИ!< /п>

Превышение входного напряжения (350В) приводит к НЕОБРАТИМЫМ ПОВРЕЖДЕНИЯМ преобразователю и создает значительную ОПАСНОСТЬ.

При подключении панелей к преобразователю особое внимание обращайте на ПОЛЯРИЗАЦИЯ напряжения питания. Если кабели подключены наоборот, произойдет НЕОБРАТИМОЕ ПОВРЕЖДЕНИЕ и ПОТЕРЯ ГАРАНТИИ.
