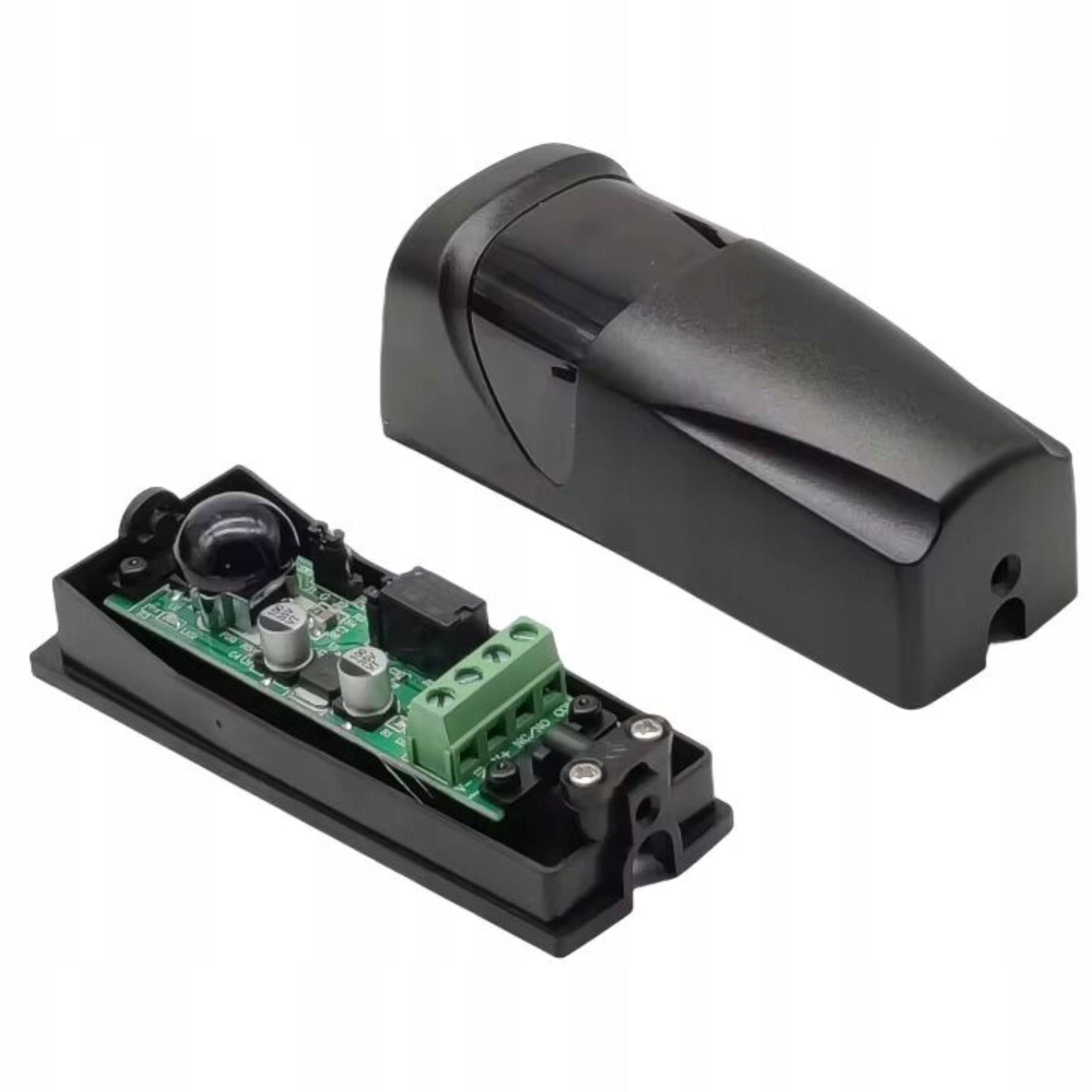

ИК-ГАРАЖНЫЕ ФОТОЭЛЕМЕНТЫ ДЛЯ ВОРОТ

⭐ Фотоэлементы для автоматики ворот – инфракрасный датчик

Позаботьтесь о безопасности ваших автоматических ворот благодаря надежным инфракрасным фотоэлементам. Благодаря им вы избежите риска случайного закрытия гаражных ворот. Устройство контролирует пространство прохода и немедленно останавливает ворота, если что-то мешает.

Простая установка, совместимость с большинством панелей управления и эстетичный внешний вид делают этот набор фотоэлементов лучшим выбором для вашего дома или компании!

⚙️ СПЕЦИФИКАЦИЯ

• Технология: Инфракрасная
• Дальность действия: до 15 м
• ИК частота: 1,92 кГц
• Источник питания: 12–24 В переменного/постоянного тока
• Потребляемый ток: передатчик ≤15 мА / приемник ≤30 мА
• Релейный выход: 1А макс. 36 В
• Рабочая температура: от -10°C до +70°C
• Размеры: 100 × 35 × 40 мм

⭐Почему оно того стоит

• Универсальность — подходит к большинству панелей управления (12–24 В переменного/постоянного тока)
• Безопасность — защищает пользователей и транспортные средства от случайного повреждения
• Надежность — работает в сложных погодных условиях
• Простая установка — компактный размер, можно регулировать и устанавливать в различных условиях позиций.

✅Применение

• Ворота раздвижные и распашные
• Гаражные ворота
• Автоматические рулонные шторы и шторы
• Системы контроля доступа и безопасности

⚙️Как работают фотоэлементы?

Комплект состоит из передатчика (TX) и приемника (RX). Между ними передается невидимый инфракрасный луч.

• Если луч прерывается, фотоэлементы немедленно посылают сигнал на панель управления.
• Ворота останавливаются или реверсируют

⚙️Монтаж

1️⃣ Подключение передатчика (TX)

• Питание: +12/24 В постоянного/переменного тока → подключить к клеммам V+/V- передатчика.
• Передатчик не имеет сигнального контакта – он посылает только инфракрасный луч.

2️⃣ Подключение приемника (RX)

• Питание: +12/24 В постоянного/переменного тока → подключить к клеммам V+/V- приемника.
• Выходной контакт (NC/NO/COM) → подключить к панели управления, управляющей приводом ворот, к соответствующему «ФОТО/ Клеммы БЕЗОПАСНОСТИ.

NC (нормально закрытый) - чаще всего используется в пультах управления воротами.

COM - общий контакт.

NO (нормально разомкнутый) - опционально, в зависимости от пульта.

3️⃣ Установка

• Передатчик и приемник монтируются напротив друг друга, на высоте ок. 20-40 см от земли.
• Убедитесь, что инфракрасный луч ничем не перекрыт.

Входящие в комплект дюбеля и шурупы позволяют быстро установить его на стену или столб ворот.

⚠️ ВАЖНО!

Фотоэлементы работают от напряжения 12–24 В постоянного или переменного тока (проверьте данные блока управления приводом).

Подключите провода в соответствии с маркировки, соблюдая полярность.

Сигнальный контакт всегда подключается к выделенным клеммам в блоке управления.

✅ ОТЛИЧНОЕ КАЧЕСТВО

Для изготовления этого пульта дистанционного управления используются материалы высочайшего качества, что обеспечивает долгосрочное и безаварийное использование пульта дистанционного управления. Ключи устойчивы к истиранию.

✅ БЕЗОПАСНОСТЬ

Оснащены уникальными кодами безопасности, которые исключают риск несанкционированного доступа к вашим гаражным воротам. Устойчив к радиопомехам, что обеспечивает стабильную и надежную работу.

✅ ЛЕГКО ИСПОЛЬЗОВАТЬ
