ИТАЛЬЯНСКИЙ ШПИНДЕЛЬ HSD

ФРЕЗЕРНЫЙ СТАНОК CNC C2030 IND, с воздушным охлаждением + ЖК-дисплей!

YASKAWA СЕРВОдвигатели переменного тока, используемые для привода мощного станка инструментов, обеспечить соответствующее ускорение и скорость в отдельных направлениях

+ ОБУЧЕНИЕ ВКЛЮЧЕНО!

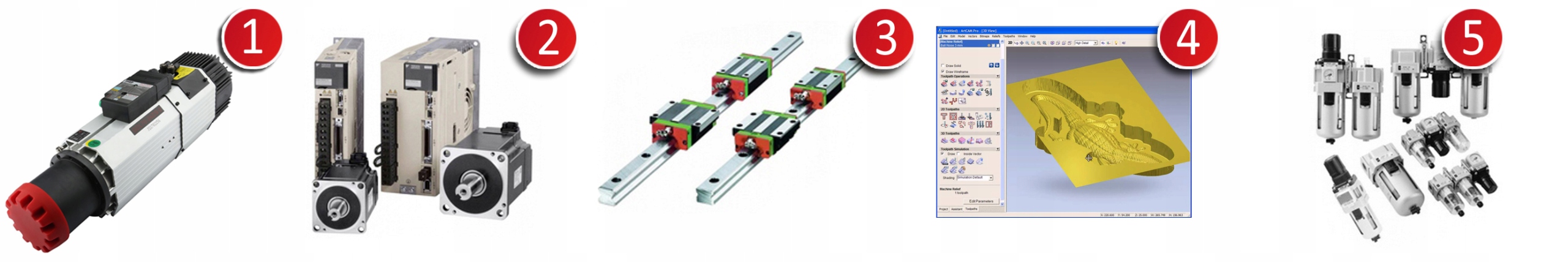

+ Шпиндель HSD производства Италии

+ Энергосберегающие высококлассные сервоприводы переменного тока YASKAWA

+ Новейшее программное обеспечение UcanCam v12 в польской версии

--- ---------------------------------------- ---------- ---------------------------------------- ---

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Рабочая площадь: 2000x3000 мм
• Конструкция: Рукоятка – чугун/стол – сварная сталь
• Приводы: гибридные серводвигатели
• Стол: гибрид< /li>
• Мощность шпинделя: 9 кВт
• Шпиндель: HSD с воздушным охлаждением
• Скорость шпинделя : от 6000 до 24000 об/мин
• Электропитание: 400 В, сжатый воздух мин. 8 бар
• Точность повторного позиционирования: 0,01 мм
• Линейные подшипники: трапециевидные направляющие, каретки Hiwin
• Зажим материала: вакуумный, гибридный
• Насос: вакуум 7,5 кВт, 6 независимых вакуумных секций
• Вес: 2300 кг
• Пневматическая ножка для извлечения
• Линейный магазин на 8 инструментов
• Прецизионность датчик
• Защитные устройства
• Обучение и установка устройства

ВНИМАНИЕ!

Машина оснащена функцией запоминания последнего пути G-кода. В случае сбоя или перерыва в подаче электроэнергии он начинает работать с последней точки без потери времени и материала.

Предлагаемый плоттер представляет собой прецизионную машину, основанную на комплектующих мировых производителей. Благодаря используемой технологии мы можем определить себя как одного из лидеров польского рынка.

Фрезерный плоттер с ЧПУ CORMAK C2030 IND предназначен для обработки и резки деревянных материалов, ДСП, МДФ, OSB, фанеры, ПВХ, оргстекла и дибонд-пластиков.

1. Рабочий стол

• Рабочий стол выполнен в гибридной технологии,
• Имеет пазы для ручного зажима материала размерами 2000 х 3000 мм,
• Секционный стол с шестью независимыми вакуумными секциями.
• Стол оснащен бамперами по двум осям!
• Линия плоттеров IND оснащена усиленным промышленным массивный рабочий стол,
• Возможность разместить шкаф для инструментов под рабочим столом в его конце.

2. Регулировка вакуумных секций стола

3. Шпиндель HSD производства Италии

• Бесщеточный шпиндель высокого класса, характеризующийся очень высокой мощностью 9 кВт
• Дополнительно оснащен инновационной системой охлаждения AIR/ не жидкость!
• В конструкции шпинделя использованы высококачественные машинные подшипники, отличающиеся очень тихой работой и обеспечивающие повышенный срок службы.
• Диапазон скоростей шпинделя от 4500 до 4500 24000 об/мин

4. и 5. Привод

• Двигатели переменного тока YASKAWA SERVO, используемые для привода мощных станков, обеспечивают соответствующее ускорение и скорость в определенных направлениях.
• Оси X и Y работают, получив высокую оценку пользователи используют высококачественные зубчатые рейки, обеспечивающие высокую долговечность и точность.
• Ось Z приводится в движение высококачественной шариковой винтовой парой.
• Все оси перемещаются по рельсовым направляющим.
>
• Машина оснащена датчиком высоты привода.
• Привод ворот на зубчатых планках, линейные направляющие качения.
• Линейные подшипники: трапециевидные рельсы, тележки Hiwin

6. Конструкция

• Конструкция раздвижных ворот изготовлена ​​из чугуна, который обеспечивает невероятную жесткость и очень хорошо поглощает вибрации, возникающие во время обработки.
• Жесткая конструкция стола, изготовленная из высокопрочного -качественные материалы. В процессе производства он подвергается термической обработке.

7. Вакуумный насос и лапка для экстракции

• Новое поколение крышек для экстракции позволяет быстрее и эффективнее работать с экстракцией.
• Использование вакуумного насоса значительно увеличивает силу зажима обрабатываемые детали на столе станка, благодаря чему материал не перемещается.
• Вакуумный насос - 7,5 кВт (макс. -440 мбар)
• 6 независимых вакуумных секций
• Присоска с пневматическим приводом, расположенная на шпинделе, позволяет подключать любой отвод стружки, обеспечивая чистоту обработки, безопасность и в то же время сохраняя точность работы.

6. Магазин инструментов

• Держатель инструментов Гильза ISO30 ER32
• Магазин инструментов 8 позиций,
• Датчик измерения высоты инструмента,
• В комплект входят держатели: ISO30 и втулки для крепления инструмента размерами:

  -1/2" - 6 шт.

  - 1/8" - 2 шт

  -3-4мм - 2 шт

  -5-6мм - 4 шт

  -7-8мм - 2 шт

  -9-10мм - 2 шт.

• Для автоматической смены инструмента необходимо подключить компрессор

Программное обеспечение:

• Машина поддерживает последнюю версию программного обеспечения CAD/CAM.
• Программное обеспечение позволяет быстро и легко проектировать элементы, которые затем можно запрограммировать, преобразуются в так называемые G-код. Также возможен импорт готовых файлов из других программ.

• Управление станком осуществляется с помощью промышленного контроллера SYNTEC, как в крупных обрабатывающих центрах. В комплект контроллера входят: манипулятор и ЖК-дисплей.
• Контроллер обеспечивает плавность работы устройства и точность обработки.
• После отключения питания возникает нет необходимости заново инициализировать программу.
• Встроенная в контроллер память позволяет машине работать без необходимости каждый раз загружать программу.

Дополнительное оборудование

Вакуумный насос: Becker KVT 3.140 129 м3/ч

Защитные барьеры высочайшего класса: p>

• В качестве опции доступны высококачественные световые барьеры.
• Зона безопасности, обозначенная датчиками, не позволяет войти в рабочую зону машины.
• Комплект барьеров обеспечивает безопасность оператора
• li>

Подъем ворот по оси Z до 450 мм

Набор инструментов: фрезы, сверла, держатели

Подающе-приемный стол (загрузка-разгрузка)
