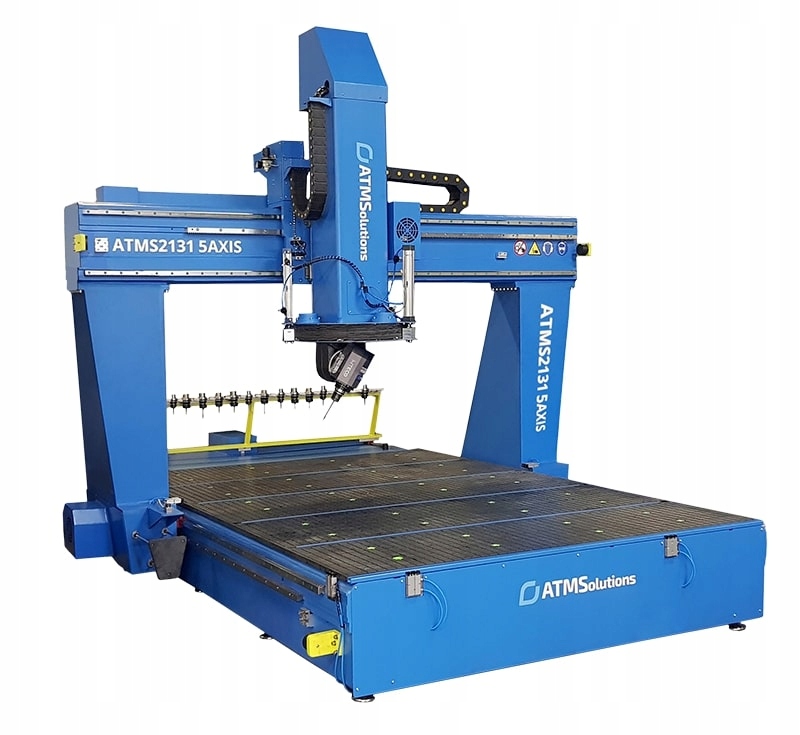

ФРЕЗЕРНЫЙ ПЛОТТЕР С ЧПУ АТМС 2100Х3100 ПРОМЫШЛЕННЫЙ С 5-ОСНОЙ ГОЛОВКОЙ

5-осевой фрезерный плоттер с ЧПУ ATMS с размерами рабочей зоны 2100x3100x700 мм является идеальным решением для производства высокоточных и сложных элементов как из массива древесины, так и из других древесных материалов, таких как МДФ, ХДФ, ДСП, фанера, OSB. Кроме того, устройство используется для обработки пластмасс, полимерных композитов, ламинатов, смол, алюминия и других подобных материалов, что делает его универсальным решением для промышленного производства.

Основными факторами, влияющими на надежность и точность станка, являются качественные комплектующие и прочная конструкция. Прочная стальная рама за счет увеличения жесткости всего станка обеспечивает точную и аккуратную обработку, исключая вибрации и деформации. Промышленная пятиосевая наклонно-поворотная головка позволяет обрабатывать обширный проект всего за один процесс: оператору не требуется менять крепление заготовки, а также нет необходимых простоев между обработкой разных плоскостей.

Все оси приводятся в движение серводвигателями. Перемещение по осям X и Y осуществляется по трапециевидным направляющим с зубчатыми передачами. Обширный линейный склад с автоматической сменой инструмента гарантирует бесперебойную работу и высокую эффективность производства. Внедренное программное обеспечение ТПА гарантирует высочайший комфорт работы и простоту эксплуатации.

Вышеперечисленные особенности устройства приводят к повышению эффективности производства при сохранении необходимых заказчику параметров продукции. Это значит, что машина бренда ATMSolutions удовлетворит самых требовательных операторов, а продукт оправдает высокие ожидания конечного пользователя.

Основные возможности устройства:

Расширенное управление

Внедренное программное обеспечение TPA CAD обеспечивает высочайший комфорт работы и простоту эксплуатации. Интуитивный интерфейс, простота управления и полный контроль над технологическими процессами обеспечивают комфорт оператора и сокращают время обучения новых сотрудников.

TPA CAD — CAD/CAM-комплекты для панелей. Программное обеспечение содержит множество расширенных макросов, инструментов проектирования и возможность параметрического определения всего с помощью логических условий.

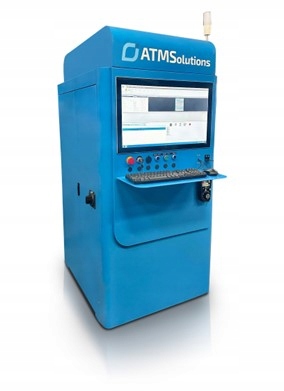

Шкаф управления

Неотъемлемым элементом фрезерного плоттера ATMS 2100X3100 INDUSTRIAL является современный и эргономичный шкаф управления, обеспечивающий полный контроль над процессом обработки. Он был разработан с учетом комфорта оператора и интуитивно понятного управления машиной даже в сложных производственных проектах. Он оснащен:

• Большим сенсорным экраном, позволяющим легко и быстро перемещаться по интерфейсу системы.
• Клавиатурой и мышью, которые облегчают ввод данных, имен файлов или редактирование проектов без необходимости подключения внешних устройств.
• Портативный контроллер, позволяющий удобно управлять основными функциями станка непосредственно на рабочем столе — идеально подходит для позиционирования, настройки запуска или обслуживания. работаю.

Технические параметры:

• Система управления: TPA
• Диапазон перемещения по оси X: 2100 [мм]
• Диапазон перемещения по оси Y: 3100 [мм]
• Диапазон перемещения по оси Z: 700 [мм]
• Гибридный вакуумный стол
• BUSCH вакуумный насос
• Количество вакуумных зон: 8 [шт.]
• 5-осевая головка - Hiteco мощностью 10 кВт
• RTCP
• Максимальная частота вращения: 24 000 [об/мин]
• Система автоматической смены инструмента ATC
• Вместимость инструментального магазина на шпинделе: 18 [шт.]
• Тип приводов - сервопривод
• Планетарные передачи
• Двусторонний привод ворот по оси Y,
• Линейные направляющие: HIWIN,
• Электрический шкаф с системой охлаждения,
• Централизованная система смазки
• Пневматические штифты позиционирующие материала
• Насадка для замораживания материала
• Отвод стружки
• Питание устройства: 3x400[В]/50[Гц]
• Рабочая температура: 10-30 [°C]
• Влажность воздуха: 30-50 [%]

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

• Щупы для измерения деталей и инструментов
• Измерительные циклы
• Система охлаждения масляным туманом
• Измерительные линейки
• Увеличенная емкость хранения инструментов
• Расположение штифтов
• Компрессор
• Вентиляторы с боковым каналом для ВАКУУМНОГО типа столы
• Вакуумные насосы Busch/Becker для столов типа ВАКУУМ
• Удаление стружки
• Прижимная опора (вытяжка или вытяжка под давлением) – ограничивает количество отходов, выходящих за пределы рабочего пространства машины
• Лазерные завесы
• Прижимные коврики
• Защита рабочего пространства – гигиена и безопасность труда забор
• Программное обеспечение для проектирования CAM
• Интеллектуальный модуль раскроя
