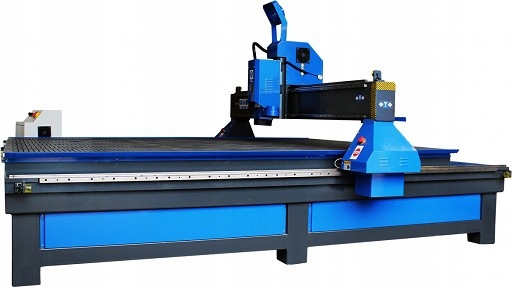

Фрезерный станок ЧПУ 1530 СТАНДАРТ Фрезерный плоттер 6кВт

Код продукта: |ID:76275|

Профессиональный, промышленный фрезерный станок с ЧПУ мод. 1530STANDARD с рабочим столом размером 150x300 см, оснащенным сверхэффективным электрошпинделем мощностью 6 кВт. Высота оси Z составляет 300 мм.

Станок защищен защитными световыми барьерами для предотвращения проникновения в рабочую зону станка во время работы.

Рабочий стол станка выполнен по гибридной технологии – имеет вакуумные секции и подразделы, обеспечивающие автоматический, неинвазивный зажим материала заготовки, а также Т-образные пазы. возможность ручного монтажа.

Фотографии, использованные в презентации, являются иллюстративными и могут отличаться от реальных фотографий.

• Производитель:CNC Technologies
• Модель: 1530STANDARD

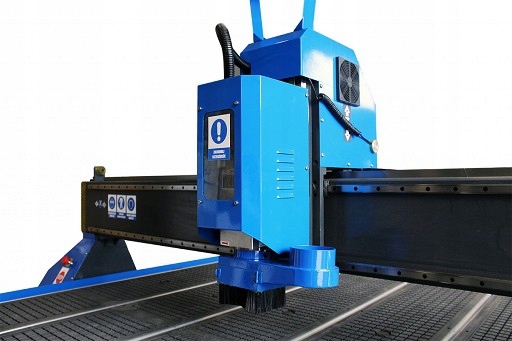

• Электрический шпиндель: 3,5 кВт, 24000 об/мин. на полностью керамических подшипниках
• Программное разрешение: 0,01 мм
• Механическое разрешение: 0,04 мм
• Рабочая поверхность X/Y/Z: 1500x3000x300 мм - Гибридный стол (вакуум + Т-образный паз)
• Управление: Контроллер НК-105
• Программное обеспечение: Для проектирования CAD/CAM включён Artcam open или за дополнительную плату в размере 1000 злотых нетто, полная версия Ucancam v10 (возможность импорта файлов из Corel, Autocad). Импорт/экспорт файлов, редактор и ввод текста
• Электропитание: 3 фазы, 50 Гц

Особенности:

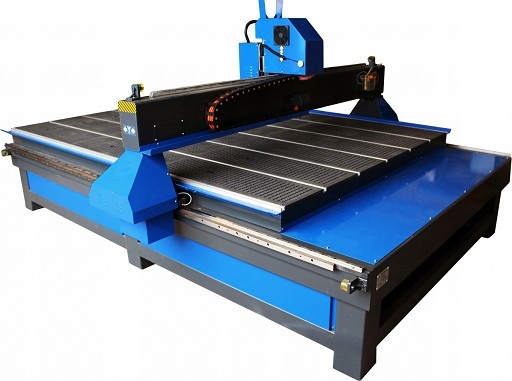

• Гибридный стол, т.е. 4-х секционный вакуум + Т-образные канавки.
• Корпус станка полностью сварной, отожженный и фрезерованный – что обеспечивает точность обработки и стабильность работы.
• Управление станком с помощью системы Mach3 на польском языке (для подключения через USB необходим компьютер)
• В комплект входит высота инструмента датчик

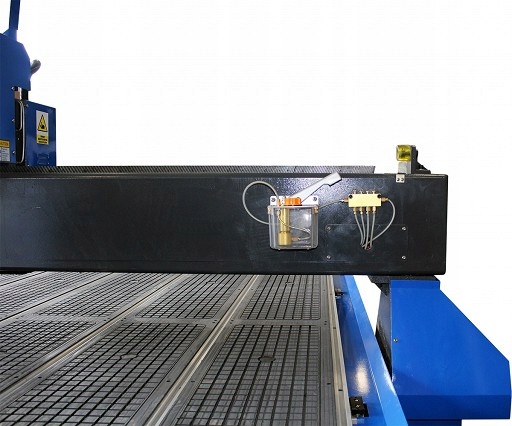

• Централизованная система масляной смазки – для тележек и направляющих в стандартной комплектации
• Система привода – высококлассные 8-проводные шаговые двигатели + контроллер
• Привод передается через реечную передачу – выравнивающий люфт
• Голубые приводы с разомкнутой обратной связью. Вращательное движение 1,8 градуса, 4,2 А, 8 проводов, 1,2 Ом, Индуктивность 6,5 мГн, удерживающий момент 6 Нм, Инерция ротора 2700 г-см2.
• Машина по всем осям (X, Y, Z) перемещается по высококлассным направляющим HIWIN и линейным подшипникам.
• Двойной гибридный шаговый двигатель с обеих сторон по оси Y. ось
• Кабели машины изготовлены из пожаробезопасных кабелей высокого класса. Электрические кабели, используемые для сборки фрезерного станка, рассчитаны на изгиб и защищены от деформации.
• Мощные контроллеры шаговых двигателей 860H - 4,2A.

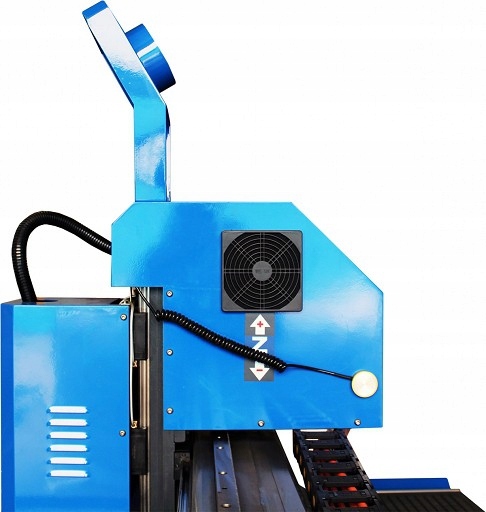

• Ось Z на шарико-винтовой передаче TBI.

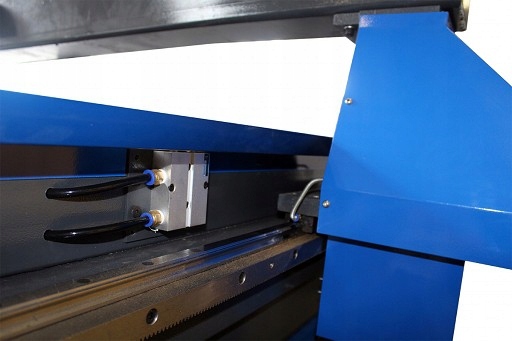

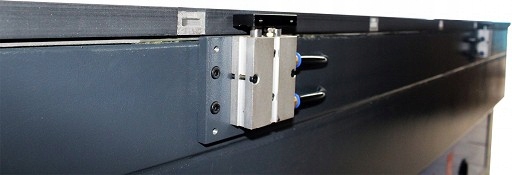

• Пневматические позиционеры - позволяют всегда размещать материал в одном и том же месте - в стандартной комплектации (левый нижний угол - по требованию заказчика). компрессор)

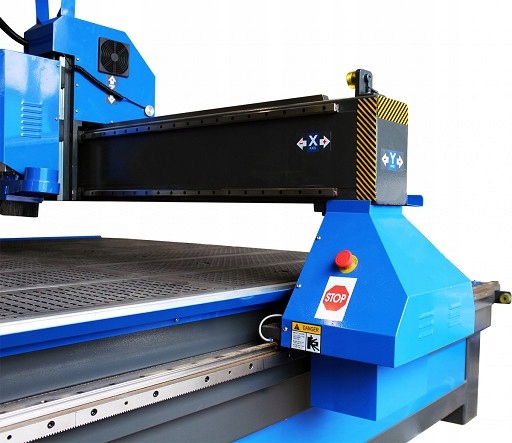

Максимальный уровень безопасности

• В стандартной комплектации машина оснащена профессиональными защитными световыми барьерами 4 класса защиты.
• Световые датчики обозначают безопасную зону и не допускают проникновения в рабочую зону машины.
• Набор барьеров, входящих в стандартную комплектацию машины, обеспечивает защиту рабочего места оператора с одной стороны.
• Количество сторон, необходимых для защиты, зависит от местоположения машины.

Дополнительное оборудование:

• Дополнительный комплект защитных барьеров (защита следующей стороны машины)
